14) Positionner la rondelle (E).
15) Serrer l'écrou papillon (B).
16) Monter l'anneau élastique.

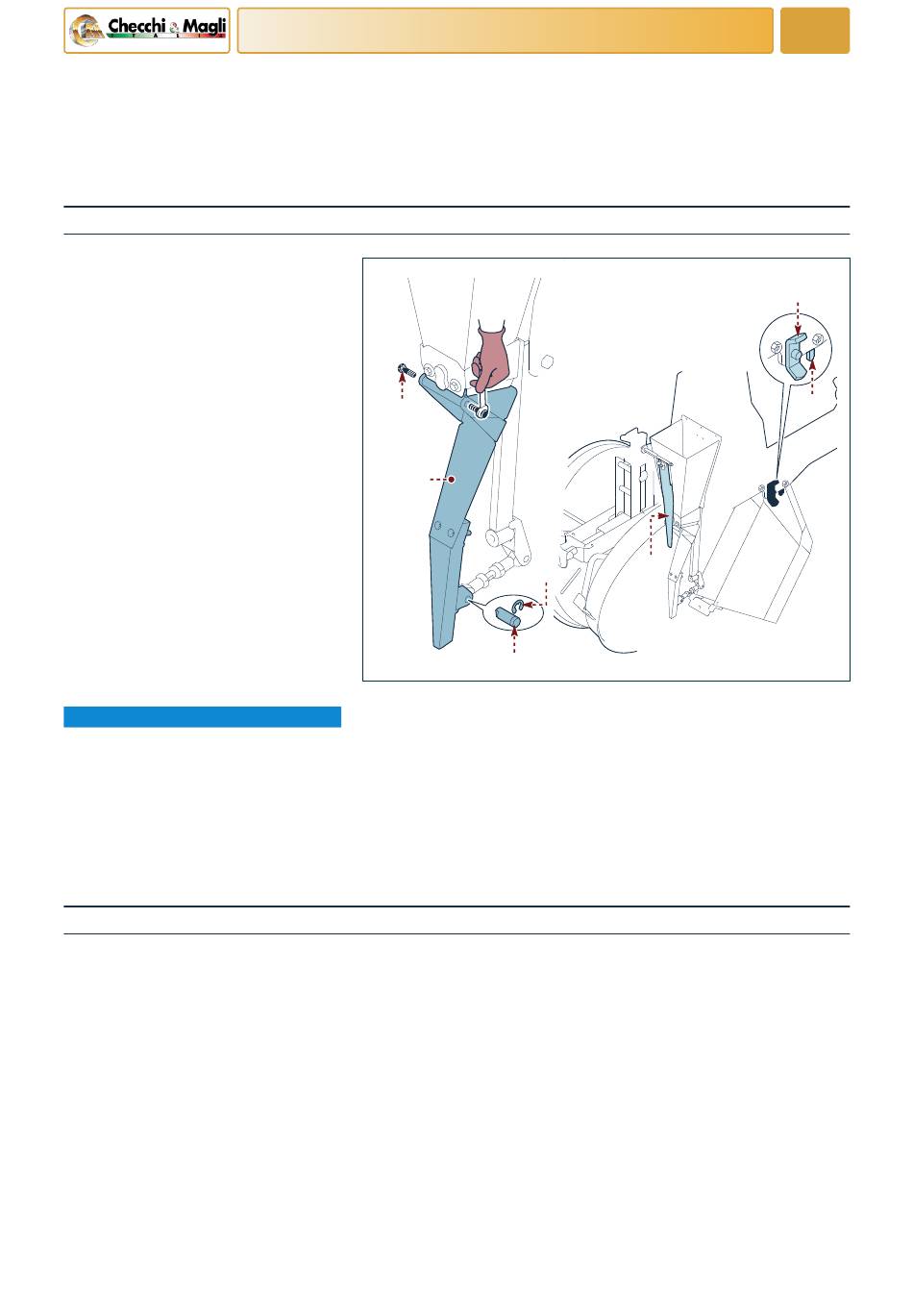

Remplacement du disque flexible
Suivre les instructions fournies.
1)
Desserrer légèrement l'écrou à ailet-
tes (A).
2)
Tourner le levier de sécurité (B).
3)
Pousser le soc vers l'avant et le tour-
ner vers le bas.
4)
Enlever l'anneau élastique (C).
5)
Extraire l'axe (D).
6)
Dévisser les vis (E).
7)
Démonter le disque flexible (F).
8)
Positionner le nouveau disque flexi-
ble.
9)
Serrer les vis (E).
10) Enfiler l'axe (D).
11) Monter l'anneau élastique.
12) Vérifier que le disque flexible est
centré (voir "Réglage du centrage du
disque flexible").
INFORMATION
Lors du repositionnement du soc, pla-
cer le dispositif plant control à l'inté-
rieur du soc.
13) Repositionner le soc dans la position
de travail.
Démolition de la machine opératrice
La démolition de la machine doit être confiée à du per-
sonnel compétent qui devra (au besoin) prévoir un plan
de sécurité pour assurer la sûreté des personnes impli-
quées dans les opérations de démolition.
Les composants démontés doivent être séparés suivant
Langue française
INFORMATIONS CONCERNANT LES REMPLACEMENTS
E
F
UN41-0923UA
14) Vérifier la position du disque flexible par rapport au soc (voir "Ré-
glage de la position du disque flexible").
- Effectuer les mêmes opérations pour remplacer les autres unités de
repiquage installées.
35
- Effectuer les mêmes opérations pour remplacer les
autres unités de repiquage installées.
C
D
la nature des matériaux qui les composent, dans le res-
pect des lois en vigueur en matière de "collecte et d'éli-
mination sélective des déchets".
Envoyer les composants démontés vers les centres de
collecte autorisés.
8
A
B
G
Utilisation et entretien
