INFORMATION
Montieren Sie die Kette, so dass das
Verbindungsglied in die in der Abbil-
dung angegebene Richtung zeigt.
8)
Verbinden Sie die Kette mit dem Ver-
bindungsglied.
INFORMATION
Spannen Sie die Kette nicht zu stark,
um einem vorzeitigen Verschleiß von
Kette und Ritzeln vorzubeugen.
9)
Bewegen Sie die Spannvorrichtung,
um die Kette richtig zu spannen.
10) Ziehen Sie die Mutter (D) fest.
11) Positionieren Sie die Schutzverklei-
dung (C).
12) Positionieren Sie die Unterlegschei-
ben (B).
13) Ziehen Sie die Muttern (A) an.
- Führen Sie die gleichen Arbeitsgänge
durch, um den Austausch an den ande-
ren installierten Pflanzeinheiten vorzu-
nehmen.

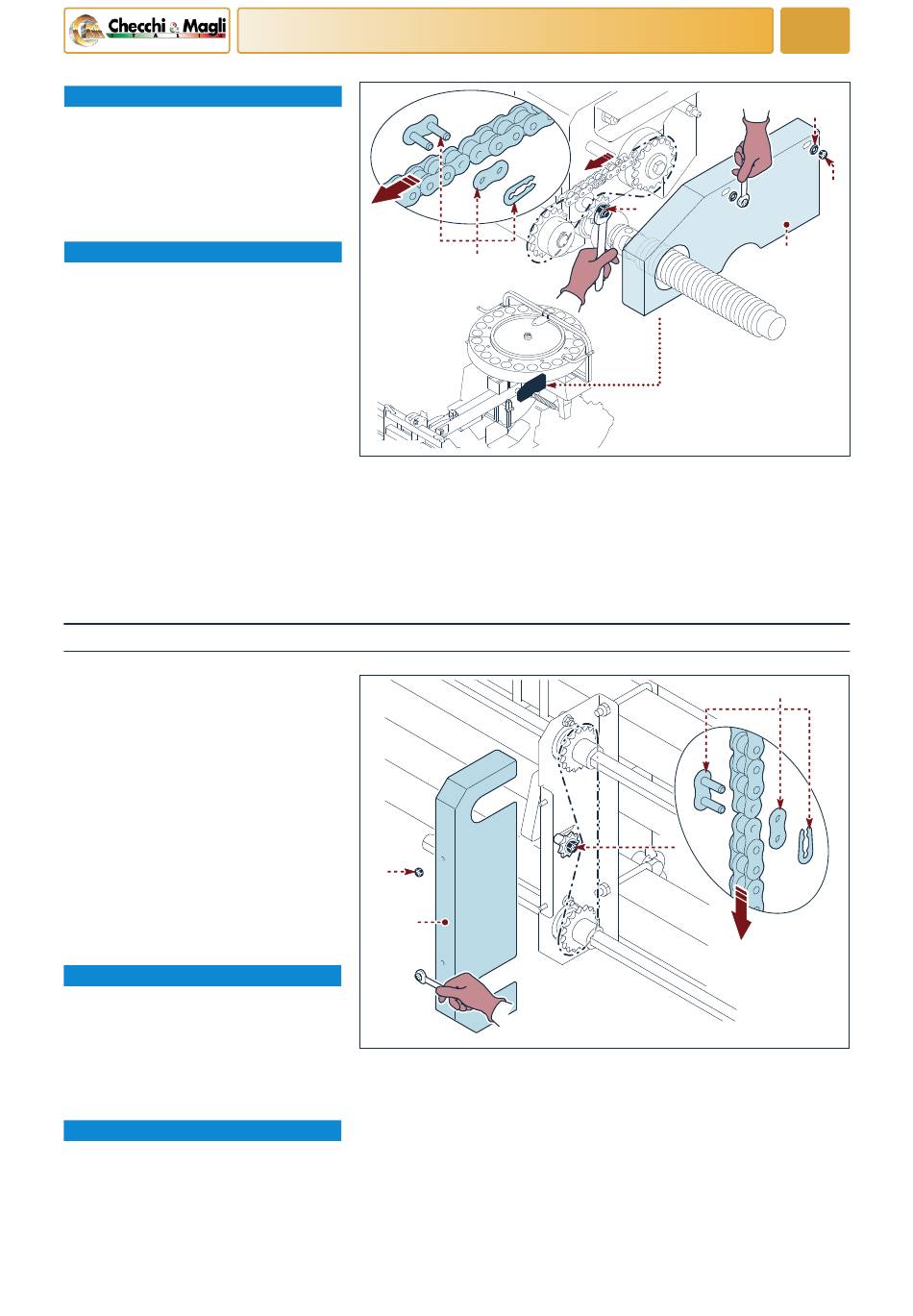

Austausch der Vorgelegekette
Gehen Sie wie beschrieben vor.
1)
Lösen Sie die Muttern (A).
2)
Entfernen Sie die Schutzverkleidung
(B).
3)
Lockern Sie die Mutter (C), um die
Kette zu lockern.
4)
Bauen Sie das Verbindungsglied (E)
aus.
5)
Entfernen Sie die Kette von den Rit-
zeln.
6)
Positionieren Sie die neue Kette auf
der Spannvorrichtung und auf den
Ritzeln.
INFORMATION
Achten Sie besonders darauf, das Glied
richtig zu montieren und in der Rich-
tung wie auf der Abbildung gezeigt an.
7)
Verbinden Sie die Kette mit dem Ver-
bindungsglied.
INFORMATION
Spannen Sie die Kette nicht zu stark,
um einem vorzeitigen Verschleiß von
Kette und Ritzeln vorzubeugen.
8)
Bewegen Sie die Spannvorrichtung,
um die Kette richtig zu spannen.
Deutsche Sprache
INFORMATIONEN ZU DEN AUSWECHSLUNGEN
E
UN41-0919UA
A
B
UN41-0920UA
9)
Ziehen Sie die Mutter (C) fest.
10) Positionieren Sie die Schutzverkleidung (B).
11) Ziehen Sie die Muttern (A) an.
- Führen Sie die gleichen Arbeitsgänge durch, um den Austausch an den
anderen installierten Pflanzeinheiten vorzunehmen.
33
8
D
C
E
C
Gebrauch und Wartung
B
A
