6.6
Externregelung
6.6.1 Externregelung aktivieren, Internregelung deaktivieren
Externregelung aktivieren

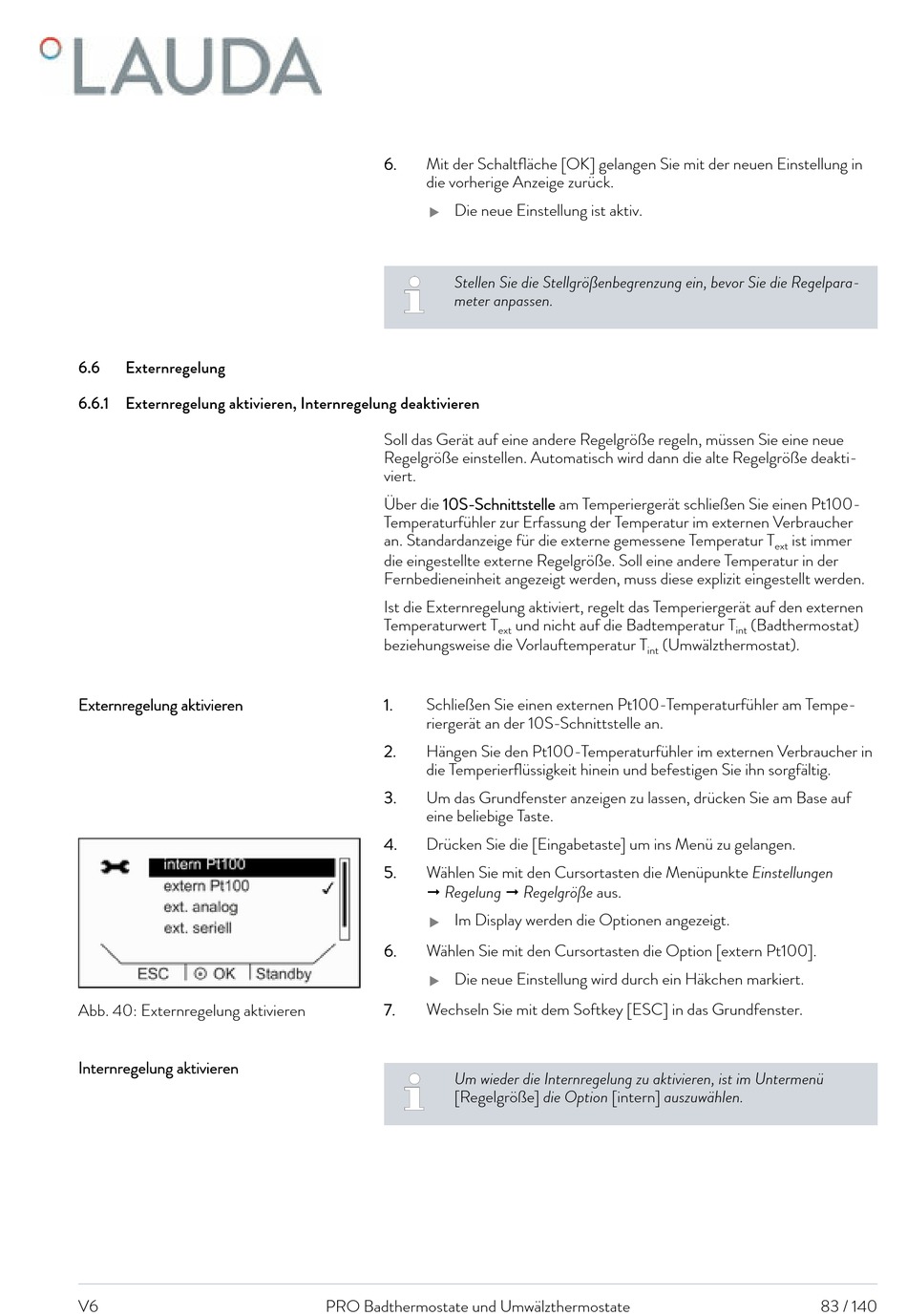

Abb. 40: Externregelung aktivieren
Internregelung aktivieren
V6
6.
Mit der Schaltfläche [OK] gelangen Sie mit der neuen Einstellung in
die vorherige Anzeige zurück.
Die neue Einstellung ist aktiv.
Stellen Sie die Stellgrößenbegrenzung ein, bevor Sie die Regelpara-
meter anpassen.
Soll das Gerät auf eine andere Regelgröße regeln, müssen Sie eine neue
Regelgröße einstellen. Automatisch wird dann die alte Regelgröße deakti-
viert.
Über die 10S-Schnittstelle am Temperiergerät schließen Sie einen Pt100-
Temperaturfühler zur Erfassung der Temperatur im externen Verbraucher
an. Standardanzeige für die externe gemessene Temperatur T
die eingestellte externe Regelgröße. Soll eine andere Temperatur in der
Fernbedieneinheit angezeigt werden, muss diese explizit eingestellt werden.
Ist die Externregelung aktiviert, regelt das Temperiergerät auf den externen
Temperaturwert T
beziehungsweise die Vorlauftemperatur T
1.
Schließen Sie einen externen Pt100-Temperaturfühler am Tempe-
riergerät an der 10S-Schnittstelle an.
2.
Hängen Sie den Pt100-Temperaturfühler im externen Verbraucher in
die Temperierflüssigkeit hinein und befestigen Sie ihn sorgfältig.
3.
Um das Grundfenster anzeigen zu lassen, drücken Sie am Base auf
eine beliebige Taste.
4.
Drücken Sie die [Eingabetaste] um ins Menü zu gelangen.
5.
Wählen Sie mit den Cursortasten die Menüpunkte Einstellungen
Regelung Regelgröße aus.
Im Display werden die Optionen angezeigt.
6.
Wählen Sie mit den Cursortasten die Option [extern Pt100].
Die neue Einstellung wird durch ein Häkchen markiert.
7.
Wechseln Sie mit dem Softkey [ESC] in das Grundfenster.
Um wieder die Internregelung zu aktivieren, ist im Untermenü
[Regelgröße] die Option [intern] auszuwählen.
PRO Badthermostate und Umwälzthermostate
und nicht auf die Badtemperatur T
ext
(Umwälzthermostat).
int
ist immer
ext
(Badthermostat)
int
83 / 140
