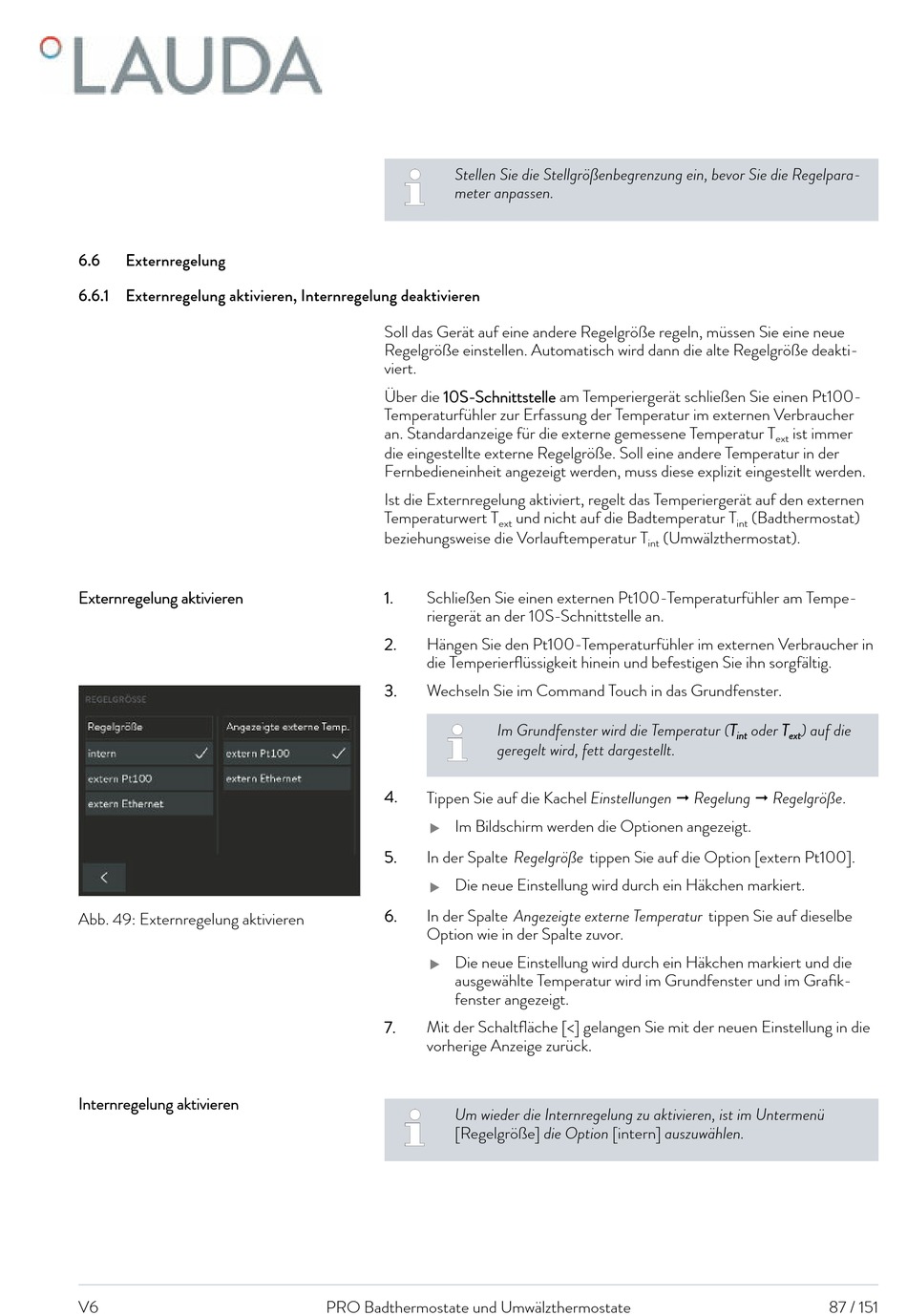

6.6

Externregelung

6.6.1 Externregelung aktivieren, Internregelung deaktivieren
Externregelung aktivieren
Abb. 49: Externregelung aktivieren
Internregelung aktivieren
V6
Stellen Sie die Stellgrößenbegrenzung ein, bevor Sie die Regelpara-
meter anpassen.
Soll das Gerät auf eine andere Regelgröße regeln, müssen Sie eine neue
Regelgröße einstellen. Automatisch wird dann die alte Regelgröße deakti-
viert.
Über die 10S-Schnittstelle am Temperiergerät schließen Sie einen Pt100-
Temperaturfühler zur Erfassung der Temperatur im externen Verbraucher
an. Standardanzeige für die externe gemessene Temperatur T
die eingestellte externe Regelgröße. Soll eine andere Temperatur in der
Fernbedieneinheit angezeigt werden, muss diese explizit eingestellt werden.
Ist die Externregelung aktiviert, regelt das Temperiergerät auf den externen
Temperaturwert T
beziehungsweise die Vorlauftemperatur T
1. Schließen Sie einen externen Pt100-Temperaturfühler am Tempe-
riergerät an der 10S-Schnittstelle an.
2. Hängen Sie den Pt100-Temperaturfühler im externen Verbraucher in
die Temperierflüssigkeit hinein und befestigen Sie ihn sorgfältig.
3. Wechseln Sie im Command Touch in das Grundfenster.
Im Grundfenster wird die Temperatur (T
geregelt wird, fett dargestellt.
4.
Tippen Sie auf die Kachel Einstellungen  Regelung  Regelgröße.
Im Bildschirm werden die Optionen angezeigt.

5. In der Spalte Regelgröße tippen Sie auf die Option [extern Pt100].
Die neue Einstellung wird durch ein Häkchen markiert.

6. In der Spalte Angezeigte externe Temperatur tippen Sie auf dieselbe
Option wie in der Spalte zuvor.
Die neue Einstellung wird durch ein Häkchen markiert und die

ausgewählte Temperatur wird im Grundfenster und im Grafik-
fenster angezeigt.
7. Mit der Schaltfläche [<] gelangen Sie mit der neuen Einstellung in die
vorherige Anzeige zurück.
Um wieder die Internregelung zu aktivieren, ist im Untermenü
[Regelgröße] die Option [intern] auszuwählen.
PRO Badthermostate und Umwälzthermostate
und nicht auf die Badtemperatur T
ext
(Umwälzthermostat).
int
ist immer
ext
(Badthermostat)
int
oder T ) auf die
int ext
87 / 151
