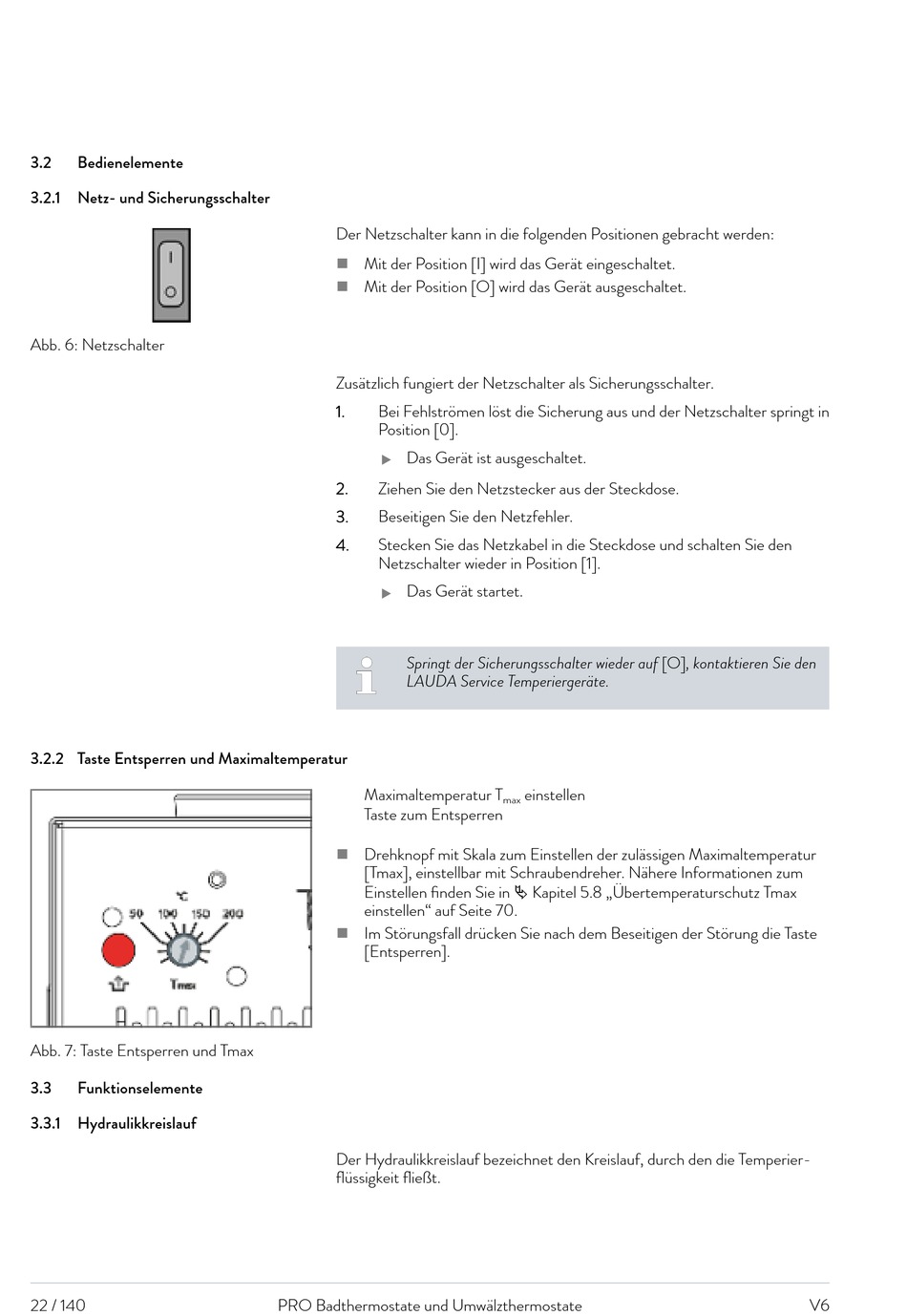

3.2

Bedienelemente

3.2.1 Netz- und Sicherungsschalter

Abb. 6: Netzschalter

3.2.2 Taste Entsperren und Maximaltemperatur

Abb. 7: Taste Entsperren und Tmax
3.3

Funktionselemente

3.3.1 Hydraulikkreislauf

22 / 140
Der Netzschalter kann in die folgenden Positionen gebracht werden:
Mit der Position [I] wird das Gerät eingeschaltet.

Mit der Position [O] wird das Gerät ausgeschaltet.

Zusätzlich fungiert der Netzschalter als Sicherungsschalter.
1. Bei Fehlströmen löst die Sicherung aus und der Netzschalter springt in
Position [0].
Das Gerät ist ausgeschaltet.

2. Ziehen Sie den Netzstecker aus der Steckdose.
3. Beseitigen Sie den Netzfehler.
4. Stecken Sie das Netzkabel in die Steckdose und schalten Sie den
Netzschalter wieder in Position [1].
Das Gerät startet.

Springt der Sicherungsschalter wieder auf [O], kontaktieren Sie den
LAUDA Service Temperiergeräte.
Maximaltemperatur T
Taste zum Entsperren
Drehknopf mit Skala zum Einstellen der zulässigen Maximaltemperatur

[Tmax], einstellbar mit Schraubendreher. Nähere Informationen zum
Einstellen finden Sie in Ä Kapitel 5.8 „Übertemperaturschutz Tmax
einstellen" auf Seite 70.
Im Störungsfall drücken Sie nach dem Beseitigen der Störung die Taste

[Entsperren].
Der Hydraulikkreislauf bezeichnet den Kreislauf, durch den die Temperier-
flüssigkeit fließt.
