ECOLINE Staredition
oder
Stand-by
7.6.3

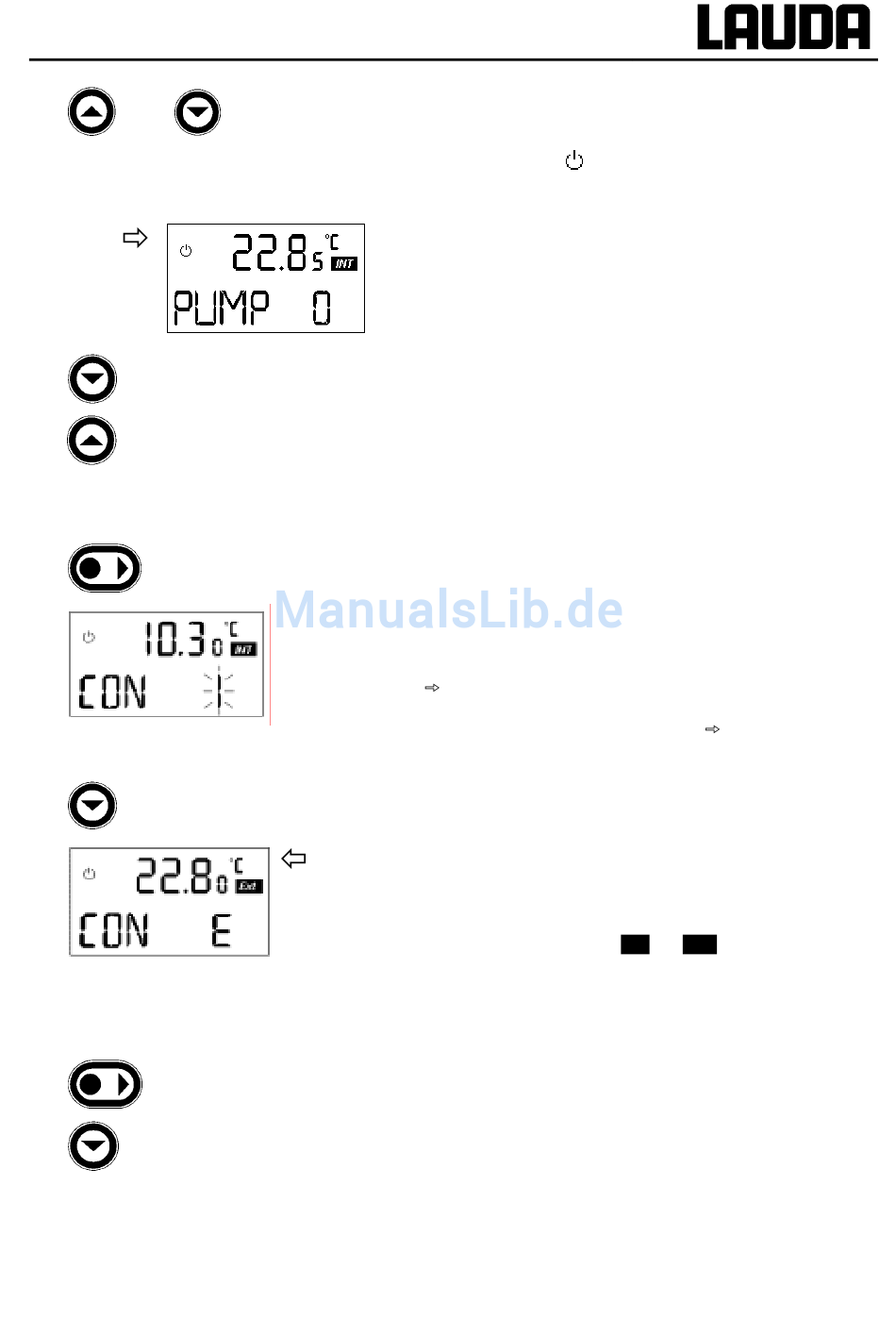

Externregelung (CON)

23.09.05/ YACD0065
−
Während dieser Zeit beginnen, mit einer der Tasten die
gewünschte Stufe einzustellen.
0 = Pumpe steht, Heizung aus, Kältemaschine aus (Stand-
by). Das Symbol
1 = kleine Pumpenleistung
2 , 3 , 4 = mittlere Pumpenleistung
5 = größte Pumpenleistung
−
Pumpe reagiert sofort hörbar.(Übernahme des Wertes
nach ca. 4s).
−
Weiter mit Taste in "Externregelung EIN oder AUS" (CON)
oder
−
mit Taste zurück in COOL
− Hier kann die Externregelung aktiviert werden:
− Normalerweise wird der externe Istwert von dem an der
Buchse 10S angeschlossenen Pt 100 erfasst
Kapitel 7.5.2
Der externe Istwert kann auch über ein Normsignal
(Buchse 66S) eingeschleift werden. (
− I = Internregelung, das Gerät regelt auf Badtemperatur
− E = Externregelung EIN, die Regelung arbeitet als
Kaskadenregler nach dem externen Istwert.
− Bei eingeschalteter Externregelung wird automatisch in
Zeile 1 des Displays der externe Istwert angezeigt. Das
Hinweisfeld wechselt von
− Bei nicht angeschlossenem Pt 100 an Buchse 10S und
nicht eingeschaltetem analogem Normsignal (66S)
erscheint FAIL, wenn versucht wird die Externreglung zu
aktivieren.
− Mit Taste entsperren.
− Weiter mit Taste in "Anzeigeauflösung"
Inbetriebnahme
im Display links leuchtet
Kapitel 7.6.7.)
Int auf Ext .
29
