3

Aufbau und Funktion

3.1

Aufbau

3.1.1

Aufbau des Badthermostaten

Vorderansicht
18 / 140

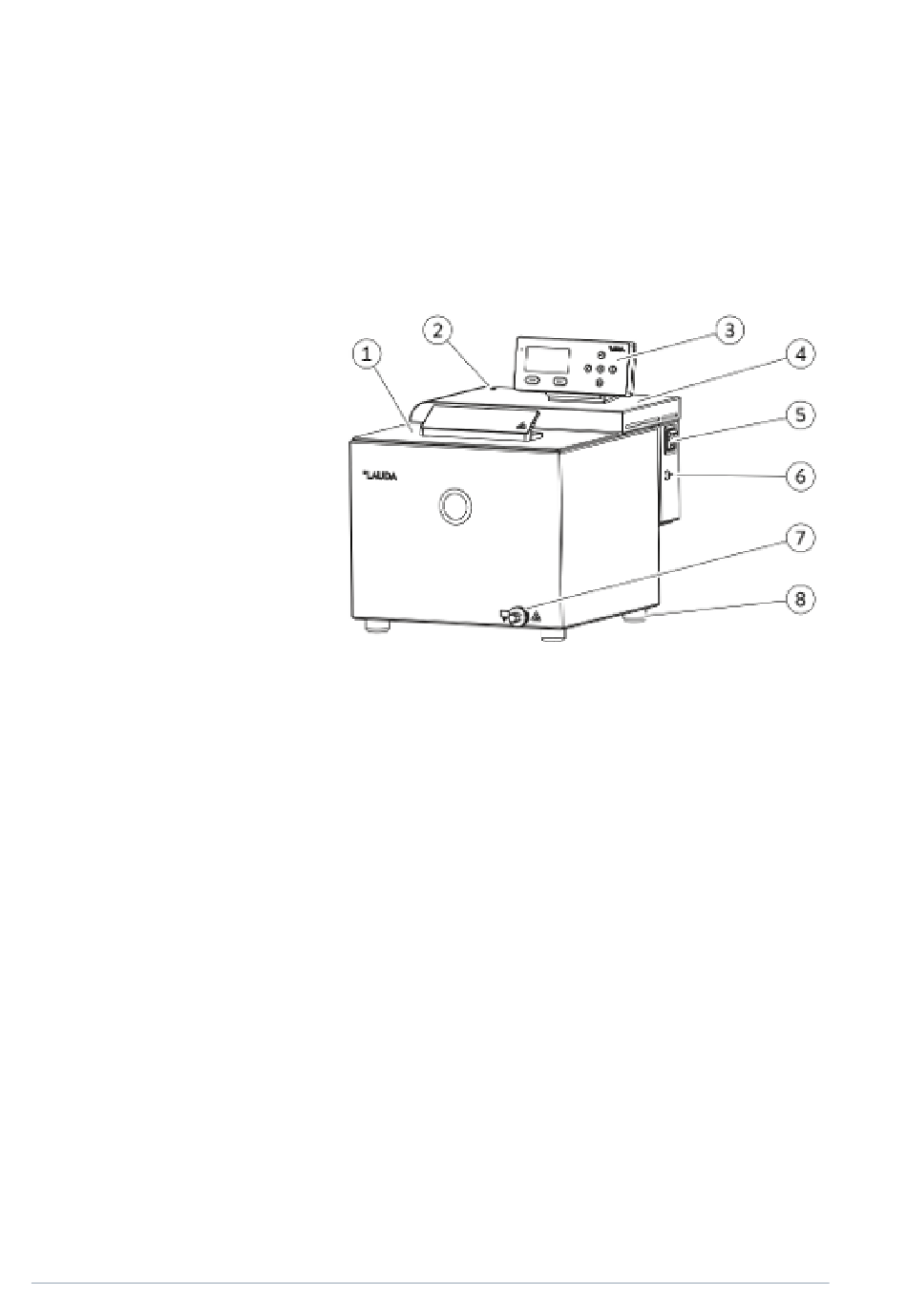

Abb. 1: Wärme-Badthermostat, Vorderansicht
1 Baddeckel
2 Optische Anzeige (LED) für Betrieb und Störung
3 Fernbedieneinheit Base
4 Komponentenbrücke
5 Netzschalter
6 LiBus-Schnittstelle zum Anschließen der Bedienein-
heit
7 Entleerungsstutzen zum Anschließen eines Schlauchs
8 4 Standfüße
