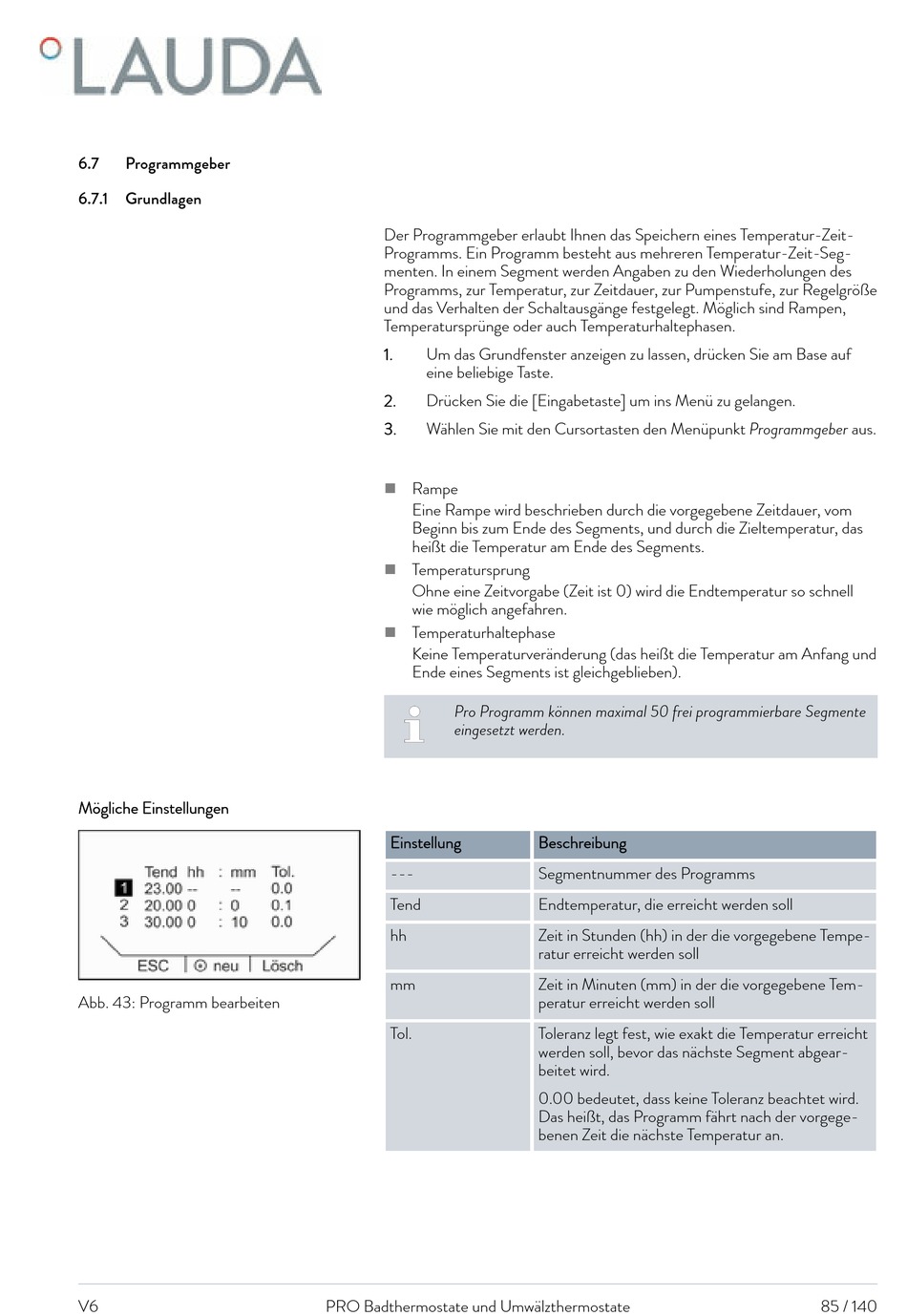

Programmgeber; Grundlagen - Lauda P 10 Betriebsanleitung

6.7

Programmgeber

6.7.1 Grundlagen

Mögliche Einstellungen
Abb. 43: Programm bearbeiten
V6
Der Programmgeber erlaubt Ihnen das Speichern eines Temperatur-Zeit-
Programms. Ein Programm besteht aus mehreren Temperatur-Zeit-Seg-
menten. In einem Segment werden Angaben zu den Wiederholungen des
Programms, zur Temperatur, zur Zeitdauer, zur Pumpenstufe, zur Regelgröße
und das Verhalten der Schaltausgänge festgelegt. Möglich sind Rampen,
Temperatursprünge oder auch Temperaturhaltephasen.
1. Um das Grundfenster anzeigen zu lassen, drücken Sie am Base auf
eine beliebige Taste.
2. Drücken Sie die [Eingabetaste] um ins Menü zu gelangen.
3. Wählen Sie mit den Cursortasten den Menüpunkt Programmgeber aus.
Rampe

Eine Rampe wird beschrieben durch die vorgegebene Zeitdauer, vom
Beginn bis zum Ende des Segments, und durch die Zieltemperatur, das
heißt die Temperatur am Ende des Segments.
Temperatursprung

Ohne eine Zeitvorgabe (Zeit ist 0) wird die Endtemperatur so schnell
wie möglich angefahren.
Temperaturhaltephase

Keine Temperaturveränderung (das heißt die Temperatur am Anfang und
Ende eines Segments ist gleichgeblieben).
Pro Programm können maximal 50 frei programmierbare Segmente
eingesetzt werden.
Einstellung
---
Tend
hh
mm
Tol.
PRO Badthermostate und Umwälzthermostate
Beschreibung
Segmentnummer des Programms
Endtemperatur, die erreicht werden soll
Zeit in Stunden (hh) in der die vorgegebene Tempe-
ratur erreicht werden soll
Zeit in Minuten (mm) in der die vorgegebene Tem-
peratur erreicht werden soll
Toleranz legt fest, wie exakt die Temperatur erreicht
werden soll, bevor das nächste Segment abgear-
beitet wird.
0.00 bedeutet, dass keine Toleranz beachtet wird.
Das heißt, das Programm fährt nach der vorgege-
benen Zeit die nächste Temperatur an.
85 / 140
