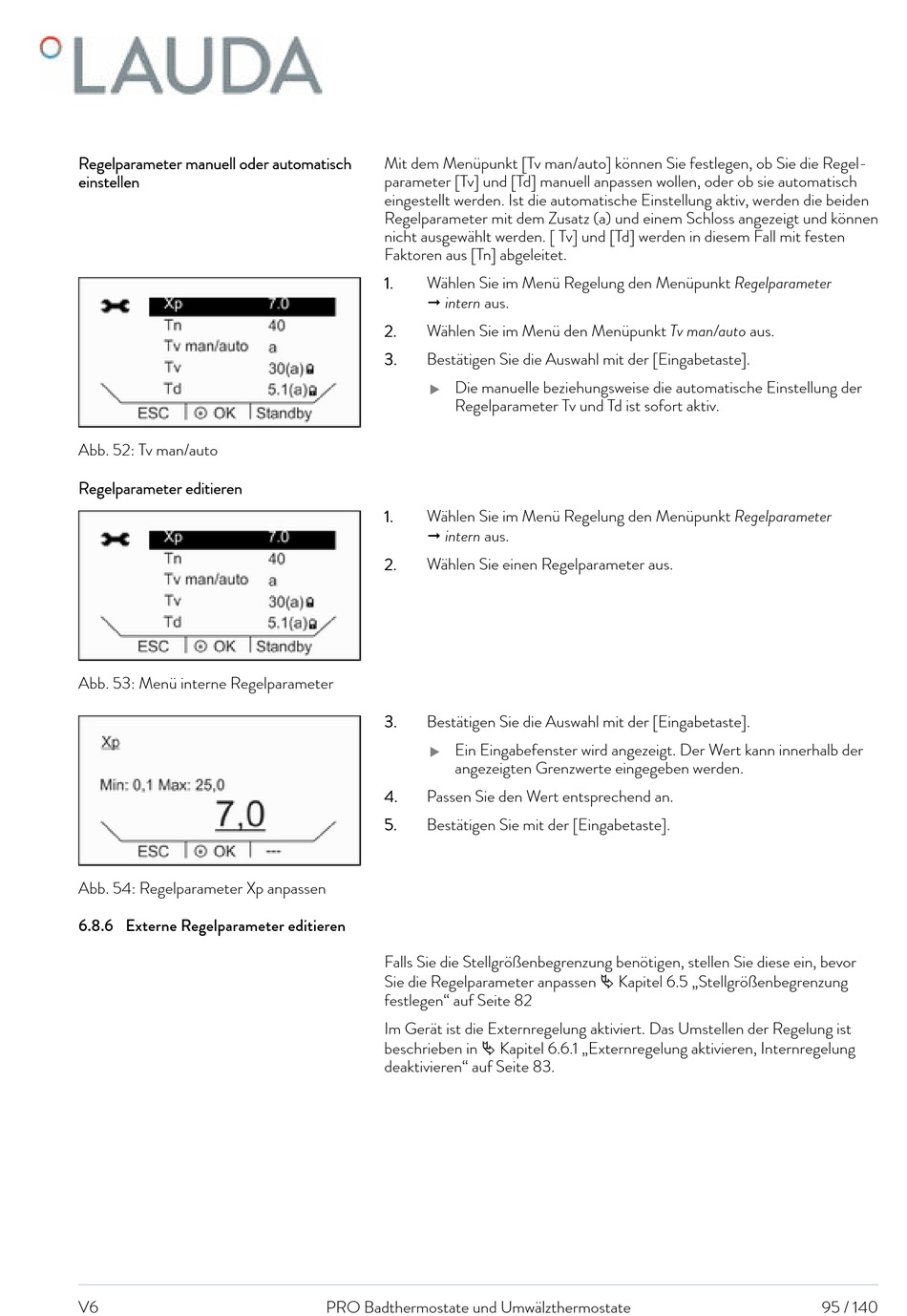

Externe Regelparameter Editieren - Lauda P 10 Betriebsanleitung

Regelparameter manuell oder automatisch
einstellen
Abb. 52: Tv man/auto
Regelparameter editieren
Abb. 53: Menü interne Regelparameter
Abb. 54: Regelparameter Xp anpassen

6.8.6 Externe Regelparameter editieren

V6
Mit dem Menüpunkt [Tv man/auto] können Sie festlegen, ob Sie die Regel-
parameter [Tv] und [Td] manuell anpassen wollen, oder ob sie automatisch
eingestellt werden. Ist die automatische Einstellung aktiv, werden die beiden
Regelparameter mit dem Zusatz (a) und einem Schloss angezeigt und können
nicht ausgewählt werden. [ Tv] und [Td] werden in diesem Fall mit festen
Faktoren aus [Tn] abgeleitet.
1. Wählen Sie im Menü Regelung den Menüpunkt Regelparameter
 intern aus.
2. Wählen Sie im Menü den Menüpunkt Tv man/auto aus.
3. Bestätigen Sie die Auswahl mit der [Eingabetaste].
Die manuelle beziehungsweise die automatische Einstellung der

Regelparameter Tv und Td ist sofort aktiv.
1. Wählen Sie im Menü Regelung den Menüpunkt Regelparameter
 intern aus.
2. Wählen Sie einen Regelparameter aus.
3. Bestätigen Sie die Auswahl mit der [Eingabetaste].
Ein Eingabefenster wird angezeigt. Der Wert kann innerhalb der

angezeigten Grenzwerte eingegeben werden.
4. Passen Sie den Wert entsprechend an.
5. Bestätigen Sie mit der [Eingabetaste].
Falls Sie die Stellgrößenbegrenzung benötigen, stellen Sie diese ein, bevor
Sie die Regelparameter anpassen Ä Kapitel 6.5 „Stellgrößenbegrenzung
festlegen" auf Seite 82
Im Gerät ist die Externregelung aktiviert. Das Umstellen der Regelung ist
beschrieben in Ä Kapitel 6.6.1 „Externregelung aktivieren, Internregelung
deaktivieren" auf Seite 83.
PRO Badthermostate und Umwälzthermostate 95 / 140
