4.3
Schnittstelle RS 232
4.3.1 Kabel und Test der Schnittstelle RS 232
Signal
9-polige Sub-D-Buchse
mit Hard-
ware-Hand-
shake
RxD
2
TxD
3
DTR
4
Signal
5
Ground
DSR
6
RTS
7
CTS
8
32 / 140

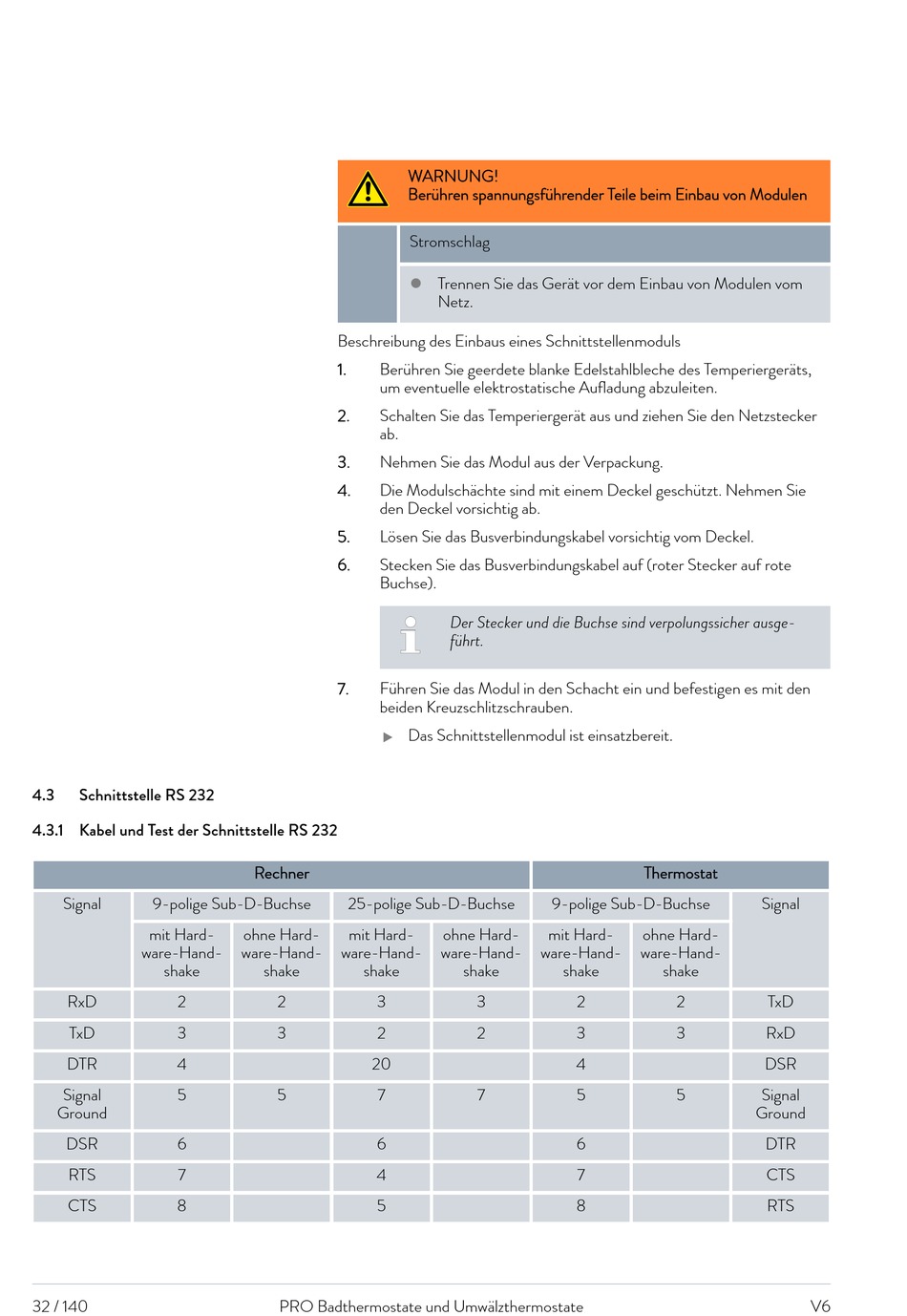

WARNUNG!
Berühren spannungsführender Teile beim Einbau von Modulen
Stromschlag
Beschreibung des Einbaus eines Schnittstellenmoduls
1.
Berühren Sie geerdete blanke Edelstahlbleche des Temperiergeräts,
um eventuelle elektrostatische Aufladung abzuleiten.
2.
Schalten Sie das Temperiergerät aus und ziehen Sie den Netzstecker
ab.
3.
Nehmen Sie das Modul aus der Verpackung.
4.
Die Modulschächte sind mit einem Deckel geschützt. Nehmen Sie
den Deckel vorsichtig ab.
5.
Lösen Sie das Busverbindungskabel vorsichtig vom Deckel.
6.
Stecken Sie das Busverbindungskabel auf (roter Stecker auf rote
Buchse).
7.
Führen Sie das Modul in den Schacht ein und befestigen es mit den
beiden Kreuzschlitzschrauben.
Das Schnittstellenmodul ist einsatzbereit.
Rechner
25-polige Sub-D-Buchse
ohne Hard-
mit Hard-
ware-Hand-
ware-Hand-
shake
shake
2
3
3
2
20
5
7
6
4
5
PRO Badthermostate und Umwälzthermostate
Trennen Sie das Gerät vor dem Einbau von Modulen vom
Netz.
Der Stecker und die Buchse sind verpolungssicher ausge-
führt.
9-polige Sub-D-Buchse
ohne Hard-
mit Hard-
ware-Hand-
ware-Hand-
shake
shake
3
2
2
3
4
7
5
6
7
8
Thermostat
Signal
ohne Hard-
ware-Hand-
shake
2
TxD
3
RxD
DSR
5
Signal
Ground
DTR
CTS
RTS
V6
