- Seite 1 Betriebsanleitung LAUDA Alpha ärme- und Kältethermostate...
-
Seite 3: Einhängethermostat

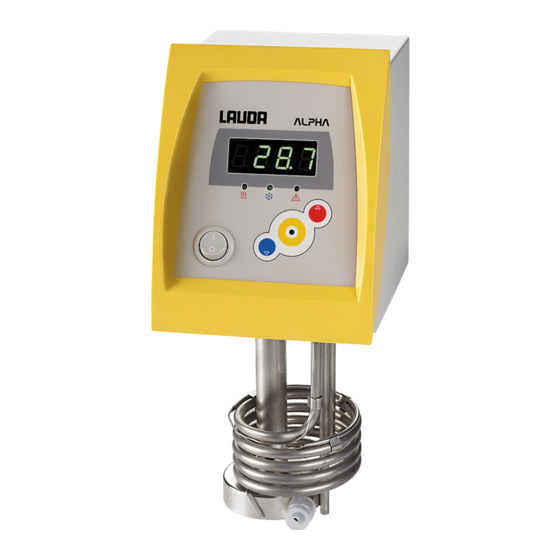

Betriebsanleitung Alpha Einhängethermostat Wärmethermostate A 6, A 12, A 24 Kältethermostate RA 8, RA 12, RA 24 LAUDA DR. R. WOBSER GMBH & CO. KG Pfarrstraße 41/43 YACD0092 97922 Lauda-Königshofen deutsch Deutschland Gültig ab Serie 11-0101 Telefon: +49 (0)9343/ 503-0... -
Seite 5: Vorangestellte Sicherheitshinweise
Alpha Vorangestellte Sicherheitshinweise Bevor Sie das Gerät bedienen, lesen Sie bitte alle Anweisungen und Sicherheits- hinweise genau durch. Falls Sie Fragen haben, rufen Sie uns bitte an! Befolgen Sie die Anweisungen über Aufstellung, Bedienung etc., nur so kann eine unsachgemäße Behandlung des Geräts ausgeschlossen werden und ein voller Ge- währleistungsanspruch erhalten bleiben. -
Seite 6: Inhaltsverzeichnis
Alpha Inhaltsverzeichnis Vorangestellte Sicherheitshinweise ......................3 Sicherheitshinweise ............................ 6 Allgemeine Sicherheitshinweise ......................6 Sonstige Sicherheitshinweise ........................ 7 Kurzanleitung ............................... 8 Bedien- und Funktionselemente ......................10 Gerätebeschreibung ..........................14 Umgebungsbedingungen ........................14 Gerätetypen ............................14 Badgefäße ............................14 Pumpe ..............................14 Material .............................. - Seite 7 Alpha 7.12.4 Thermostat entriegeln ........................31 7.12.5 Pumpenmotorüberwachung: Überlastung ..................31 7.12.6 Fehlerliste „Alarme und Fehler“ ....................32 Instandhaltung ............................33 Reinigung ............................. 33 Wartung ..............................33 8.2.1 Wartungsintervalle ........................33 8.2.2 Prüfung der Temperierflüssigkeit ....................34 8.2.3 Reinigung des Verflüssigers ......................34 Reparaturhinweis und Wechsel der Sicherung..................
-
Seite 8: Sicherheitshinweise
Alpha 1 Sicherheitshinweise Allgemeine Sicherheitshinweise Die Geräte sind nur für den Betrieb mit nicht brennbaren Flüssigkeiten gem. DIN EN 61010-2-010 aus- gelegt. Mit einem Laborthermostaten werden Temperierflüssigkeiten bestimmungsgemäß erhitzt, gekühlt und umgepumpt. Daraus resultieren Gefahren durch hohe oder tiefe Temperaturen, Feuer und durch die all- gemeinen Gefahren aus der Anwendung der elektrischen Energie. -
Seite 9: Sonstige Sicherheitshinweise
Betrieb der Geräte nur durch unterwiesenes Fachpersonal. • Geräte nur an geerdete Netzsteckdose anschließen. • Teile der Badabdeckung (Typen Alpha RA XX) können bei höheren Betriebstemperaturen Oberflä- chentemperaturen von über 70 °C annehmen. Vorsicht bei Berührung! Verbrennungsgefahr! • Geeignete Schläuche verwenden ( 6.3). -
Seite 10: Kurzanleitung
Alpha 2 Kurzanleitung Diese Kurzanleitung soll Ihnen einen schnellen Einstieg in die Bedienung des Gerätes ermöglichen. Für den sicheren Betrieb der Thermostate ist es jedoch unbedingt erforder- lich, die ganze Anleitung sorgfältig zu lesen und die Sicherheitshinweise zu beachten! 1. Gerät aufbauen bzw. komplettieren ( 6). - Seite 11 Alpha Anzeige blinkt. Sollwert Ist-Temperature Bad Sollwert oder einstellen. Nach 4 s wird Wert übernommen 2 % 3 S E t oder sofort mit Taste ( 7.5) Standard blinkt im Timer-Modus) Blinkendes Display “00.00” (preset) für deaktivierten Timer Alarm Timer “Auto Shut Down”...
-
Seite 12: Bedien- Und Funktionselemente
Alpha 3 Bedien- und Funktionselemente Einhängethermostate Alpha 1 Netzschalter 2 Temperaturregler mit vierstelliger LED-Anzeige 3 Heizung aktiv (gelbe LED leuchtet) 4 Kühlung aktiv (blaue LED leuchtet) 5 Fehlersignal (rote LED blinkt) 6 Menüfunktionen, Auswahl- und Eingabetasten 7 Heizkörper 8 Temperaturfühler Pt100 9 Pumpenausgang mit Durchflussreduzierung 10 Pumpengehäuse... - Seite 13 Alpha Kältethermostate Alpha 1 Pumpenstutzen: Pumpenvorlauf und Rücklauf 2 Baddeckel 3 Griffe an Vorder- und Rückseite 4 Frontabdeckung (abnehmbar), Typenschild hinter der Frontabdeckung ( 8.5) 5 Lüftungsgitter auf beiden Seiten 6 Vier Standfüße Bedien- und Funktionselemente 03.12.2014/ YACD0092...
- Seite 14 Alpha SAFE 1 Rückstellknopf (Reset) (nur drücken, wenn die Anzeige anzeigt) 2 Typenschild 3 Netzkabel vom Kontrollkopf zum Kälteaggregat 4 Badentleerungsstutzen 5 Netzkabel Bedien- und Funktionselemente 03.12.2014/ YACD0092...
- Seite 15 Alpha A 12 A 24 RA 8 RA 12 RA 24 Bedien- und Funktionselemente 03.12.2014/ YACD0092...
-
Seite 16: Gerätebeschreibung
Gerätetypen Die Typenbezeichnungen der Kältethermostate der Alpha-Reihe setzen sich aus dem vorangestellten Buchstaben R (R zur Kennzeichnung des Kältegeräts: Refrigerated), einem A für den Alpha Einhänge- thermostat und dem Badvolumen der Kälteeinheit in Litern zusammen. Die Typenbezeichnungen der Wärmethermostate setzen sich aus einem A für den Alpha Einhänge- thermostat und dem Volumen der Badgefäße in Litern zusammen. -
Seite 17: Material
Abkühlkurven (siehe 10 Technische Daten). Standardzubehör Alle Alpha Kältethermostate werden mit Baddeckeln und einem Pumpenset zum Anschluss für externe Temperierung ausgeliefert. Alle Alpha Wärmethermostate werden ohne Baddeckel ausgeliefert. Eine Kühlschlange und ein Pum- penset kann als Zubehör bestellt werden ( 9). -
Seite 18: Auspacken
Nach dem Auspacken zuerst Gerät und Zubehör auf eventuelle Transportschäden überprüfen. Sollten wider Erwarten Schäden an dem Gerät erkennbar sein, muss der Spediteur oder die Post umgehend benachrichtigt werden, damit eine Überprüfung stattfinden kann. Bitte verständigen Sie auch den LAUDA Service Temperiergeräte (Kontakt 8.5). Serienmäßiges Zubehör: Bestellnummer... -
Seite 19: Vorbereitungen
Alpha 6 Vorbereitungen Zusammenbau und Aufstellen Verbinden Sie den Thermostat nicht mit der Stromversorgung, bevor Zusammenbau und Aufstellung vollständig abgeschlos- sen sind!! Stellen Sie das Gerät auf ebener Fläche auf. Wenn nötig, stecken Sie die Durchflussreduzie- rung R auf den internen Pumpenausgang. In kleinen Bädern könnte die starke Pumpe ansons-... - Seite 20 Alpha Befestigen Sie den Einhängether- mostaten sicher am Badrand. Der Thermostat darf nicht in das Bad fallen! Fassen Sie in einem solchen Fall nie in das Bad, bevor Sie den Thermostaten von der Stromversor- gung getrennt haben! − Hängen Sie den Thermostaten in das Badge- fäß...
- Seite 21 Alpha Betrieb mit externem Verbraucher (Umwälzthermostat ( 6.4)) − Bei Betrieb als Badthermostat ohne externen Verbraucher muss der Druckstut- zen mit dem Rücklaufstutzen kurzgeschlossen sein. − Bei Badtemperaturen über 70 °C ist der mitgelieferte Aufkleber an gut sichtbarer Stelle am Bad anzubringen! ...
-
Seite 22: Füllen Und Entleeren
Alpha Füllen und Entleeren Füllen − Entleerungshahn schließen. − Füllen Sie das Bad bis zu einer maxima- len Füllhöhe von 20 mm unterhalb der Badbrücke. − Optimaler Betrieb bei 20 — 40 mm unter der Badbrücke. − Betrieb bis 70 mm unter der Badbrücke möglich. -
Seite 23: Temperierflüssigkeiten Und Schläuche
Destillate sind nach Zugabe von 0,1 g Soda (Na2CO3, Natriumcarbonat) pro Liter Wasser als Medium geeignet. Idealerweise werden LAUDA Alpha Thermostate mit LAUDA Aqua 90, in den Gebinde-Größen 5, 10 oder 20 Liter erhältlich (Bestellnummer LZB 120, LZB 220 oder LZB 320), oder mit Kryo 30 betrieben (siehe oben). -
Seite 24: Anschluss Externer Verbraucher
Gefahr der elektrochemischen Oxidation beim Einsatz von Gestellen aus Buntmetallen oder Buntme- tallproben! Die Badkessel der LAUDA Alpha Thermostate sind aus Edelstahl 1.4301 gefertigt und dementspre- chend resistent gegen mechanische und chemische Beanspruchungen. Aufgrund der unterschiedlichen elektrochemischen Potentiale von Metallen kann es im Falle eines direkten Kontaktes zwischen Kessel und einem Gestell (zum Beispiel Kupfer) zu elektrochemischer Oxidation kommen, das Bad korrodiert trotz hochwertigstem Materialeinsatz beim Kessel. -
Seite 25: Inbetriebnahme
Alpha Inbetriebnahme Netzanschluss Angaben auf dem Typenschild ( 8.5) mit der Netzspannung vergleichen. Gültig für Europa: Die Geräte gehören in die Klasse B der EMV-Norm DIN EN 61326-1 (Industrie und Wohnbereich), wenn der Nennstrom des aktuellen Einspeisepunkts bei >100 A liegt. Ansonsten gilt die Zuordnung zu Klasse A (Industriebereich)*. -
Seite 26: Allgemeine Tastenfunktionen Und Signalleuchten
Alpha Allgemeine Tastenfunktionen und Signalleuchten Ihr Alpha Thermostat lässt sich leicht bedienen. − Aus der Anzeige der aktuellen Badtemperatur in die Hauptmenü Ebene; − aktiviert Eingabe, Anzeige blinkt; − speichert Eingabe, Anzeige blinkt nicht mehr und Me- Eingabetaste: nüpunkt wird verlassen. -
Seite 27: Menüstruktur
Alpha Menüstruktur Istwert Badtemperatur Sollwert Eingabe ( 7.5) Timer Eingabe „AutoShutDown“ ( 7.6) Maximale Temperatur ( 7.7) Minimale Temperatur ( 7.7) CooL Kältesystem konfigurieren ( 7.8) Offset interner Fühler ( 7.9) Werkseinstellungen herstellen ( 7.10) Ende des Menüs Inbetriebnahme 03.12.2014/ YACD0092... -
Seite 28: Sollwerteinstellung Set
Alpha Sollwerteinstellung Der Sollwert ist die Temperatur, die der Thermostat erreichen und konstant halten soll. − Taste drücken bis (Setpoint) erscheint. − Drücken, Anzeige blinkt. − Den Sollwert mit den beiden Tasten eingeben. (Der Sollwert ist ma- oder ximal einstellbar von -25 °C bis auf 100 °C, gegebenenfalls reduziert durch Grenzwerte „Hi“... -
Seite 29: Temperaturgrenzwerte Festlegen Hi Und Lo
Alpha Temperaturgrenzwerte festlegen Mit dieser Funktion ist es möglich eine minimale und maximale Temperatur festzulegen, in der der Thermostat regelt. Bei Erreichen der Temperaturgrenzwerte wird eine Warnung ausgegeben. Damit kann eine Sollwerteingabe verhindert werden, die die Temperierflüssigkeit oder die Apparatur zerstören kann. -
Seite 30: Offset Des Internen Temperaturfühlers Eingeben Cal
Es ist ein Referenzthermometer erforderlich, das dem gewünschten Genauigkeitsgrad entspricht. An- sonsten sollte die Werkkalibrierung nicht verändert werden. Wenn bei der Überprüfung mit einem kalibrierten Referenzthermometer, (zum Beispiel aus der LAUDA DigiCal Reihe), eine Abweichung festgestellt wird, dann kann mit der folgenden Funktion das Offset (das ist der additive Teil der Kennlinie) der internen Messkette justiert werden. -
Seite 31: Stand-By Stby
Fehler (Error): Falls ein Fehler auftritt, schalten Sie das Gerät am Netzschalter aus. Tritt nach Ein- schalten des Gerätes der Fehler erneut auf, kontaktieren Sie bitte den LAUDA Ser- vice Temperiergeräte ( 8.5) oder Ihre lokale Serviceorganisation! Finden Sie die Ursache des Alarms, der Warnung oder der Fehlermeldung und beseitigen diese, wenn möglich. -
Seite 32: Übertemperatur- Und Unterniveauschutz
− Falls es länger als 45 Sekunden dauert bis der Schutz auslöst, schalten Sie das Gerät unverzüglich am Netzschalter aus. Lassen Sie das Gerät durch den LAUDA Service Temperiergeräte oder durch Ihre lokale Serviceorganisation überprüfen. − Füllen Sie das Bad wieder mit Temperierflüssigkeit ( 6.2). -
Seite 33: Thermostat Entriegeln
Alpha 7.12.4 Thermostat entriegeln − Schalten Sie den Thermostaten aus, ziehen Sie den Netzstecker ab! − Um den Übertemperaturschutz zu entriegeln (Reset), auf die (im Bild hingewiesene) Stelle drücken, zum Beispiel mit einem Kugelschreiber. − Thermostat wieder einschalten. 7.12.5 Pumpenmotorüberwachung: Überlastung ... -
Seite 34: Fehlerliste „Alarme Und Fehler
− Sollten Unregelmäßigkeiten bei der Überprüfung der Sicherheitseinrichtungen auftreten sofort Gerät abschalten und Netzstecker ziehen! − Lassen Sie das Gerät vom LAUDA Service Temperiergeräte überprüfen oder Ihrer lokalen Serviceorganisation! − Wenn sich nicht genug Temperierflüssigkeit im Bad befindet, kann die Oberfläche des Heizkörpers Temperaturen bis zu 250 °C erreichen ... -
Seite 35: Instandhaltung
Anwenders. Bei Unsicherheit bitte mit dem Hersteller in Verbindung setzen. Wartung − Vor allen Wartungs- und Reparaturarbeiten Netzstecker ziehen! − Reparaturen im Steuerteil nur von Fachkräften durchführen lassen! LAUDA-Thermostate sind weitgehend wartungsfrei. Im Falle von verunreinigter Temperierflüssigkeit muss diese erneuert werden. 8.2.1 Wartungsintervalle Geräteteil Häufigkeit... -
Seite 36: Prüfung Der Temperierflüssigkeit
Alpha 8.2.2 Prüfung der Temperierflüssigkeit Im Falle von verunreinigter Temperierflüssigkeit muss diese erneuert werden ( 6.2 und 6.3). Bei Bedarf ist die Temperierflüssigkeit (zum Beispiel bei Änderung der Betriebsweise), jedoch mindes- tens halb jährlich, auf Gebrauchstauglichkeit zu prüfen. Eine Weiterverwendung der Temperierflüssigkeit ist nur zulässig, wenn das die Prüfung ergeben hat. -
Seite 37: Reparaturhinweis Und Wechsel Der Sicherung
Reparaturhinweis und Wechsel der Sicherung Wenn Sie ein Gerät zur Reparatur einschicken wollen, stimmen Sie sich unbedingt vorher mit dem LAUDA Service Temperiergeräte ab ( 8.5). − Bitte beachten Sie, dass das Gerät im Falle einer Einsendung sorgfältig und sachge- mäß... -
Seite 38: Entsorgungshinweise
Alpha Entsorgungshinweise Für Europa gilt: Die Entsorgung dieses Geräts darf ausschließlich von qualifi- ziertem Fachpersonal gemäß EG-Richtlinie 303/2008/EG in Verbindung mit 842/2006/EG durchgeführt werden. Die Entsorgung ist gemäß EG-Richtlinie 2002/96/EG geregelt. Für Deutschland gilt die ChemKlimaschutzV. 8.4.1 Entsorgung des Kältemittels Der Kältekreis ist mit FCKW-freiem HFKW Kältemittel gefüllt. -
Seite 39: Ersatzteilbestellung Und Typenschild
Das Typenschild ist bei Kältethermostaten hinter der Frontabde- ckung. Das Typenschild ist bei Einhänge- / Wärmethermostaten auf der Rückseite vom Kontrollkopf. Kontaktieren Sie den LAUDA Service Temperiergeräte in den folgenden Fällen: − Bei Fehlern am Gerät − Bei technischen Fragen zum Gerät −... -
Seite 40: Zubehör
Alpha 9 Zubehör Optionales Zubehör für Alphathermostate Bestell- Bezeichnung passend für nummer Kühlschlange für alle Wärmethermostate LCZE004 Pumpenstutzenset für alle Wärmethermostate LCZE005 Badabdeckung LCZE006 Badabdeckung A 12 LCZE007 Badabdeckung A 24 LCZE008 Edelstahl, rostfrei, je 2 Gestelle passen in einen A 12... - Seite 41 Alpha PP weiß, Reagenzglasgestell für je 2 Gestelle passen in einen RA 12 250 mm x 100 mm 90 Reagenzgläser, je 3 Gestelle passen in einen A 24 und UE 037 x 65 mm, d = 13 mm RA 24 0 —...
-
Seite 42: Technische Daten Und Diagramme
Alpha 10 Technische Daten und Diagramme Die Angaben wurden nach DIN 12876 ermittelt. Typenübergreifende Daten der Alpha Thermostate Umgebungstemperaturbereich °C 5 — 40 Luftfeuchte höchste relative Luftfeuchte 80 % bis 31 °C und bis 40 °C auf 50 % linear abnehmend Temperatur bei Lagerung °C... - Seite 43 Alpha Alpha Einhängethermostate Arbeitstemperaturbereich °C 25 — 100 Betriebstemperaturbereich °C -25 — 100 Förderstrom Pumpe L/min Förderdruck Pumpe Badvolumen bis zu 50 Anschlüsse der Kühlschlange (Zubehör) Oliven Ø 11,7 mm Gesamtabmessungen (B x T x H) 125 x 150 x 300 Gewicht Schutzarten durch Gehäuse DIN EN 60529...
-
Seite 44: Alpha Wärme- Und Kältethermostate
Alpha Alpha Wärme- und Kältethermostate A 12 A 24 RA 8 RA 12 RA 24 Arbeitstemperaturbereich °C 25 — 100 -25 — 100 Betriebstemperaturbereich °C -25 — 100 -25 — 100 Kälteleistung (effek- 20 °C tiv), 10 °C gemessen mit Etha- 0 °C... - Seite 45 LCB 4733 LCB 4734 LCB 4735 LCK 4907 LCK 4908 LCK 4909 100 V~; 50/60 Hz LCB 6733 LCB 6734 LCB 6735 LCK 6907 LCK 6908 LCK 6909 Technische Änderungen vorbehalten! Pumpenkennlinie Alpha Einhängethermostat gemessen mit Wasser Technische Daten und Diagramme 03.12.2014/ YACD0092...
- Seite 46 Alpha Aufheizkurven Alpha A 6, A 12 und A 24 (230 V~) (@ 230 V~) Abkühlkurven RA 8, RA 12 und RA 24 (230 V~) (@ 230 V~) Technische Daten und Diagramme 03.12.2014/ YACD0092...
-
