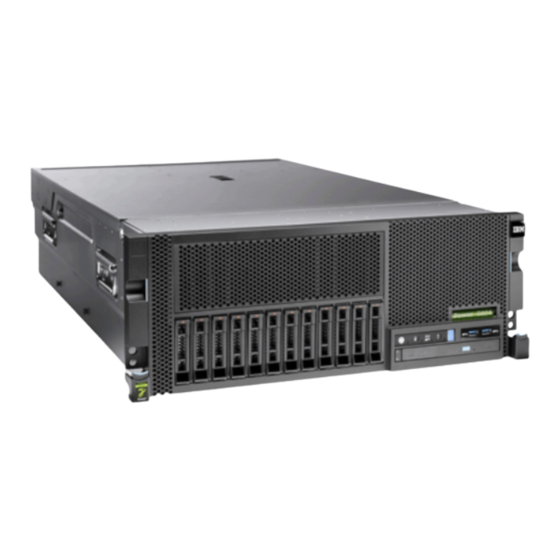

IBM Power System S814 Installationsanleitung
  1. Anleitungen
  2. Marken
  3. IBM Anleitungen
  4. Server
  5. Power System S814
  6. Installationsanleitung

IBM Power System S814 Installationsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

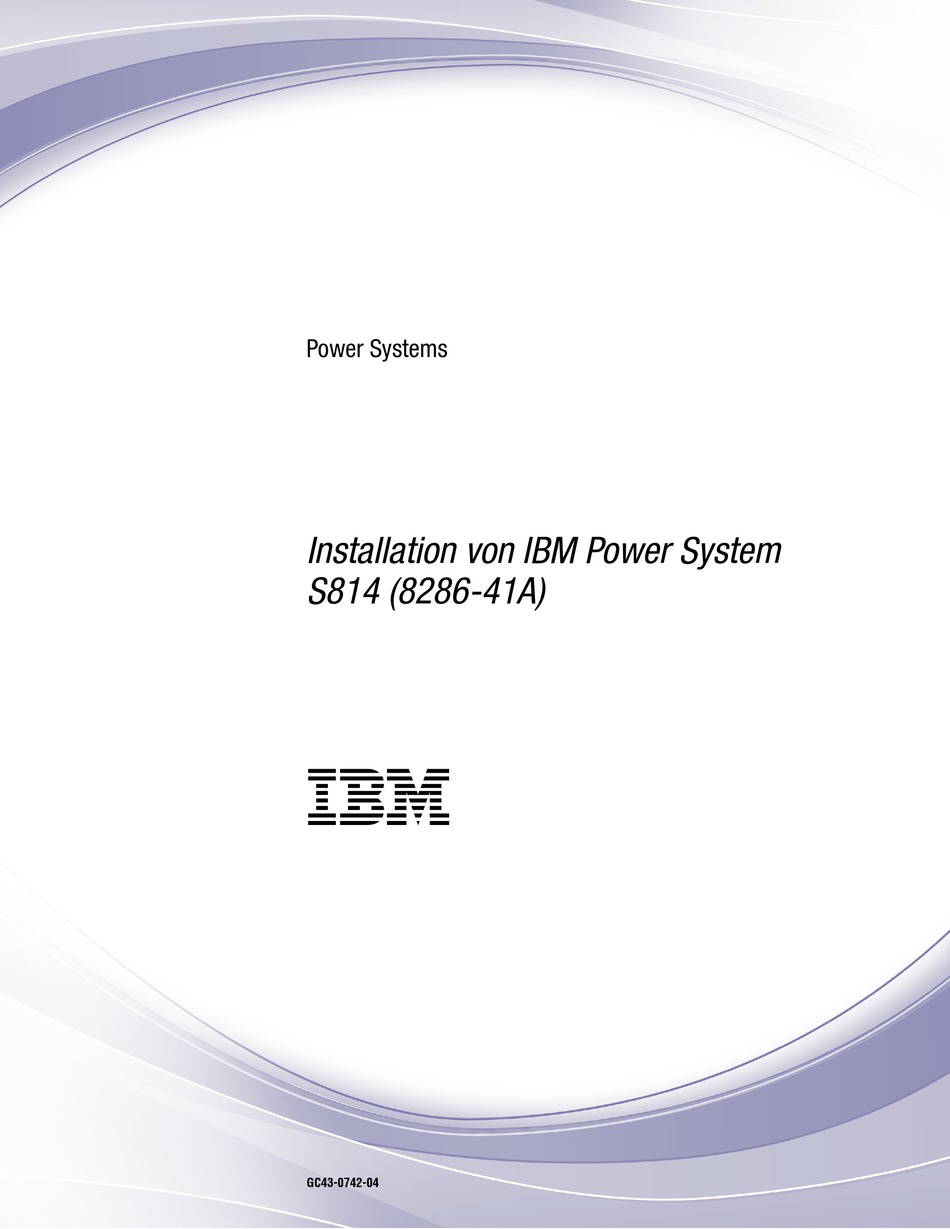

Power Systems
Installation von IBM Power System
S814 (8286-41A)
IBM
GC43-0742-04

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für IBM Power System S814

Inhaltszusammenfassung für IBM Power System S814

  • Seite 1 Power Systems Installation von IBM Power System S814 (8286-41A) GC43-0742-04...
  • Seite 3 Power Systems Installation von IBM Power System S814 (8286-41A) GC43-0742-04...
  • Seite 4 Hinweis Vor Verwendung dieser Informationen und des darin beschriebenen Produkts sollten die Informationen unter „Sicherheitshinweise” auf Seite v, „Bemerkungen” auf Seite 61, das Handbuch IBM Systems Safety Notices, G229-9054, und der IBM Environmental Notices and User Guide, Z125–5823, gelesen werden.

  • Seite 5: Inhaltsverzeichnis

    Sicherheitshinweise ......v Installation von IBM Power System S814 (8286-41A) ....1 Servertyp ermitteln .
  • Seite 6 . 62 Marken . . 63 Elektromagnetische Verträglichkeit. . 63 Hinweise für Geräte der Klasse A . . 63 Hinweise für Geräte der Klasse B . . 67 Nutzungsbedingungen . 70 Power Systems: Installation von IBM Power System S814 (8286-41A)

  • Seite 7: Sicherheitshinweise

    Das Produkt ist nicht für den Einsatz an Bildschirmarbeitsplätzen im Sinne § 2 der Bildschirmarbeitsver- ordnung geeignet. Informationen zur Lasersicherheit ® Server können glasfaserbasierte E/A-Karten oder Features enthalten, die Laser oder Anzeigen ver- wenden. Lasersicherheit IBM Server können innerhalb oder außerhalb eines IT-Racks installiert werden. © Copyright IBM Corp. 2014, 2016...
  • Seite 8 Elektrische Spannung und elektrischer Strom an Netz-, Telefon- oder Datenleitungen sind lebens- gefährlich. Um einen Stromschlag zu vermeiden v Die Stromversorgung zu dieser Einheit nur mit dem von IBM bereitgestellten Netzkabel vorneh- men, wenn IBM das Netzkabel bereitgestellt hat. Das von IBM bereitgestellte Netzkabel für kein anderes Produkt verwenden.
  • Seite 9 v Immer die Ausgleichsunterlagen des Rackschranks absenken. v Immer Stabilisatoren am Rackschrank anbringen. v Um gefährliche Situationen aufgrund ungleichmäßiger Belastung zu vermeiden, die schwersten Einhei- ten immer unten im Rackschrank installieren. Server und optionale Einheiten immer von unten nach oben im Rackschrank installieren. v In einem Rack installierte Einheiten dürfen nicht als Tische oder Ablagen missbraucht werden.
  • Seite 10 Gleitrollen von der Palette abheben. Dann den Rackschrank mit Bolzen an der Palette befestigen. (R002) (L001) Gefahr: In Komponenten, die diesen Aufkleber aufweisen, treten gefährliche Spannungen, Ströme oder Energien auf. Keine Abdeckungen oder Sperren öffnen, die diesen Aufkleber aufweisen. (L001) viii Power Systems: Installation von IBM Power System S814 (8286-41A)
  • Seite 11 (L002) Gefahr: In einem Rack installierte Einheiten dürfen nicht als Tische oder Ablagen missbraucht werden. (L002) (L003) oder oder oder Sicherheitshinweise...
  • Seite 12 Gefahr: Mehrere Netzkabel. Dieses Produkt kann mit mehreren Netzkabeln ausgestattet sein. Alle Netz- kabel abziehen, um gefährliche Spannungen zu verhindern.(L003) (L007) Vorsicht: Heiße Oberfläche in der Nähe. (L007) (L008) Power Systems: Installation von IBM Power System S814 (8286-41A)
  • Seite 13 Vorsicht: Gefährliche bewegliche Teile in der Nähe. (L008) Alle Laser entsprechen den Normen IEC 60825 und EN 60825 für Laserprodukte der Klasse 1. Die Etiket- ten auf den einzelnen Teilen enthalten die Laserzertifizierungsnummern und die zugehörige Lasernorm. Vorsicht: Dieses Produkt kann ein CD-ROM-Laufwerk, ein DVD-ROM-Laufwerk, ein DVD-RAM-Laufwerk und/oder ein Lasermodul mit einem Laser der Klasse 1 enthalten.
  • Seite 14 über 100°C (212°F) erhitzen. v reparieren oder zerlegen. Nur gegen das von IBM Teil austauschen. Batterie nach Gebrauch der Wiederverwertung zuführen oder als Sondermüll entsorgen. IBM Deutschland beteiligt sich am Gemeinsamen Rücknahme System GRS für Batterien (www.grs-batterien.de). Die Batterien müssen in den Behältern des GRS entsorgt werden, die an allen Verkaufsstellen zur Verfügung stehen.
  • Seite 15 Stromversorgungs- und Verkabelungsinformationen, die dem Standard für elektro- magnetische Verträglichkeit und elektrische Sicherheit GR-1089-CORE entspre- chen Die folgenden Kommentare beziehen sich auf die IBM Server, die dem Standard für elektromagnetische Verträglichkeit und elektrische Sicherheit GR-1089-CORE entsprechen. Diese Geräte sind für die Installation in folgenden Bereichen geeignet: v Netz-Telekommunikationseinrichtungen v Standorte, die den Normen des jeweiligen Landes entsprechen müssen...
  • Seite 16 Das Gleichstromsystem ist für die Installation in einem Common Bonding Network (CBN) vorgesehen, wie im Standard für elektromagnetische Verträglichkeit und elektrische Sicherheit GR-1089-CORE be- schrieben. Power Systems: Installation von IBM Power System S814 (8286-41A)

  • Seite 17: Installation Von Ibm Power System S814 (8286-41A)

    Hier finden Sie Informationen zu den Voraussetzungen, die für die Installation des Servers erfüllt sein müssen. Bevor Sie mit der Installation des Servers beginnen, sollten Sie die folgenden Dokumente lesen: v Die aktuelle Version dieses Dokuments wird online verwaltet. Siehe Installation von IBM Power System S814 (8286-41A) (http://www.ibm.com/support/knowledgecenter/POWER8/p8eg1/ p8eg1_roadmap.htm).

  • Seite 18: Bestandsaufnahme Für Ihren Server Durchführen

    Ist die Lieferung falsch, fehlen Teile oder sind Teile beschädigt, wenden Sie sich an eine der fol- genden Stellen: v IBM Reseller. v In den USA unter der Telefonnummer 1-800-300-8751 an die IBM Rochester Manufacturing Au- tomated Information Line. v Website "Directory of worldwide contacts" http://www.ibm.com/planetwide. Wählen Sie Ihren Standort aus, um die Kontaktinformationen für Service und Support aufzurufen.
  • Seite 19 8. Suchen Sie auf der rechten Seite die EIA-Einheit, die der unteren EIA-Einheit an der Vorderseite des Racks entspricht. 9. Markieren Sie die untere Bohrung und die obere Bohrung der EIA-Einheit. 10. Markieren Sie die entsprechenden Bohrungen auf der linken Seite des Racks. Installation von IBM Power System S814 (8286-41A)

  • Seite 20: Montagehardware Am Rack Anbringen

    Schienen und Verbindungsstücke den im Rack verwendeten Flanschbohrungen entsprechen. Bei nicht passenden Teilen keine Unterlegscheiben oder Abstandshalter verwenden. Sind die korrekten Schienen und Verbindungsstücke für Ihr Rack nicht vorhanden, wenden Sie sich an Ihren IBM Reseller. Führen Sie die folgenden Schritte aus, um die Montagehardware in einem Rack zu installieren: 1.
  • Seite 21 Bohrungen innerhalb der ausgewählten EIA-Einheit ein. Senken Sie die Schiene ab (1), damit der hakenförmige mittlere Stift einrastet. Einzelheiten finden Sie unter Abb. 5. Rackvorderseite Abbildung 5. An der vorderen Schiene des Racks befestigte Stifte Installation von IBM Power System S814 (8286-41A)

  • Seite 22: System Im Rack Installieren

    Servers anschließend langsam ab (4), bis die anderen Nagelköpfe in die anderen Aussparungen in den Schienen eingreifen. Stellen Sie sicher, dass sich die vordere Verriegelung (5) über die Nagelköpfe schiebt. Power Systems: Installation von IBM Power System S814 (8286-41A)

  • Seite 23: Kabelträger Installieren

    Verwenden Sie die Prozedur, um den Kabelträger zu installieren. Führen Sie die folgenden Schritte aus, um den Kabelträger zu installieren: 1. Stellen Sie sicher, dass Sie über die folgenden Teile verfügen. Stützelement Kabelträgerhaltewinkel Halterung Kabelträger Erweiterungshalterung Installation von IBM Power System S814 (8286-41A)
  • Seite 24 Bohrung der Halterung ausgerichtet ist. Setzen Sie die Lasche in die Bohrung ein (1) und drehen Sie die Halterung (2), um sie am Stützarm zu befestigen. Einzelheiten finden Sie unter Abb. 11 auf Sei- te 9. Power Systems: Installation von IBM Power System S814 (8286-41A)
  • Seite 25 Abbildung 12. Stift herausziehen und Halterung in der Schiene installieren 5. Schieben Sie die Erweiterungshalterung (E) in die rechte Schiene, bis der gefederte Stift einrastet. Ein- zelheiten finden Sie unter Abb. 13 auf Seite 10. Installation von IBM Power System S814 (8286-41A)
  • Seite 26 Schieben Sie die andere Lasche des Kabelträgers in die Erweiterungshalterung (E) an der Au- ßenseite der rechten Schiene (2). Drücken Sie auf die Lasche, bis die gefederte Verriegelung einrastet. Einzelheiten finden Sie unter Abb. 15 auf Seite 11 und Abb. 16 auf Seite 11. Power Systems: Installation von IBM Power System S814 (8286-41A)

  • Seite 27: Server Verkabeln Und Konsole Konfigurieren

    Welche Konsole, welcher Monitor oder welche Schnittstelle ausgewählt wird, hängt davon ab, ob Sie logi- sche Partitionen erstellen, welches Betriebssystem Sie in der primären Partition installieren und ob Sie ei- nen virtuellen E/A-Server in einer der logischen Partitionen installieren. Installation von IBM Power System S814 (8286-41A)

  • Seite 28: Bestimmen, Welche Konsole Verwendet Werden Soll

    Führen Sie die folgenden Schritte aus, um ein ASCII-Terminal mit dem Server zu verkabeln: 1. Schließen Sie das ASCII-Terminal mit einem seriellen Kabel mit Nullmodem an den seriellen An- schluss an der Rückseite des Servers an. Power Systems: Installation von IBM Power System S814 (8286-41A)
  • Seite 29 7. Ändern Sie das Standardkennwort, wenn Sie dazu aufgefordert werden. 8. Drücken Sie die Eingabetaste, bis die Serverinformationen erscheinen. Sie haben die Konfiguration für ein ASCII-Terminal abgeschlossen und die ASMI gestartet. 9. Fahren Sie mit „Servereinrichtung abschließen” auf Seite 23 fort. Installation von IBM Power System S814 (8286-41A)

  • Seite 30: Server Mit Der Hmc Verkabeln

    Demand. Die HMC kann über Serviceanwendungen mit verwalteten Systemen kommunizieren, um Informationen zu erkennen, zu konsolidieren und zwecks Analyse an den IBM Service weiterzuleiten. Wenn Sie Ihre HMC noch nicht installiert und konfiguriert haben, machen Sie dies jetzt. Entsprechende Anweisungen finden Sie unter Installations- und Konfigurationsszenarien (http://www.ibm.com/...

  • Seite 31: Server Verkabeln Und Auf Operations Console Zugreifen

    Melden Sie sich als lokaler Administrator beim System an. b. Stellen Sie sicher, dass Sie das aktuelle Service-Pack für IBM i Access installiert haben. Das aktuelle Service-Pack für IBM i Access kann auf folgender Website heruntergeladen werden: IBM i Access (http://www-03.ibm.com/systems/i/software/access/windows/casp.html).
  • Seite 32 2) Zeichnen Sie die aktuellen Einstellungen auf, einschließlich IP-Adresse, Teilnetzmaske und Gateway, sofern zutreffend. c. Ändern Sie die TCP/IP-Einstellungen. Anmerkung: Einige Versionen von IBM i setzen voraus, dass die Gateway-Adresse auf Pings ant- wortet, bevor der LAN-Adapter der Konsole aktiviert wird. Power Systems: Installation von IBM Power System S814 (8286-41A)
  • Seite 33 Konsole registriert wurde. v Ein eindeutiger Name, der zurzeit im DNS für keine andere IP-Adresse registriert ist. 2) Wenn Sie IBM i V6R1 oder eine spätere Version verwenden, drücken Sie die Tabulatortaste. Das Feld TCP/IP-Adresse des Service wird aktiviert.
  • Seite 34 System nicht mit IBM i vorinstalliert wurde und Sie den Konsolentyp auf LAN festlegen müssen. 8. Führen Sie diesen Schritt aus, wenn das System nicht mit IBM i vorinstalliert wurde. Führen Sie die folgenden Schritte aus, um den Konsolentyp LAN festzulegen: a.
  • Seite 35 11" abzuschließen. Nachdem Sie damit begonnen haben, wählen Sie die erforderlichen Einstel- lungen aus, ohne dabei Pausen zu machen. Führen Sie diesen Schritt aus, wenn das System nicht mit IBM i vorinstalliert wurde. Führen Sie die folgenden Schritte aus, um den Konsolentyp LAN festzulegen: a.
  • Seite 36 "Position des Konsolenadapters" steht. Verwenden Sie die Sequenz 21 + 11. Wenn "A6Bn500C" zurückgegeben wird, wurden die Einstellungen erfolgreich gespeichert. Tabelle 7. Konsoleneinstellungen und -funktionen Konsoleneinstellung Funktion Add-on-Adapter aktivieren (OPSCONSOLE ENBEXTLAN) Integrierten Anschluss inaktivieren (OPSCONSOLE DISINTLAN) Power Systems: Installation von IBM Power System S814 (8286-41A)

  • Seite 37: Server Verkabeln Und Auf Ivm Zugreifen

    Wenn der Einschaltvorgang bei "A6005008" stoppt, wenden Sie sich zwecks Unterstüt- zung an Ihren IBM Service-Provider. Anmerkung: Sie müssen eine IBM i TCP-Schnittstelle an einem zweiten Anschluss (T2, T3, T4) konfi- gurieren und starten, bevor Sie die Konsole verschieben. Hierdurch wird sichergestellt, dass eine alter- native Methode für den Zugriff auf den Server verfügbar ist.
  • Seite 38 Anmerkung: Wenn Ihr System mit vorinstalliertem IVM bestellt wurde, können Sie IBM i als "Gast" von IVM installieren. Führen Sie die folgenden Schritte aus, um den virtuellen E/A-Server vorzubereiten und zu installieren und IVM zu aktivieren: 1. Schließen Sie das ASCII-Terminal mit einem seriellen Kabel mit Nullmodem an den seriellen An- schluss an der Rückseite des Servers an.

  • Seite 39: Verkabelung Des Servers Mit Tastatur, Monitor Und Maus

    2. Weitere Informationen zum Verbinden von Gehäusen und Erweiterungseinheiten finden Sie unter Ge- häuse und Erweiterungseinheiten (http://www.ibm.com/support/knowledgecenter/POWER8/ p8ham/p8ham_kickoff.htm). Servereinrichtung abschließen Hier finden Sie Informationen zu den Tasks, die Sie für die Konfiguration Ihres verwalteten Systems aus- führen müssen. Installation von IBM Power System S814 (8286-41A)

  • Seite 40: Serverkonfiguration Mit Einer Hmc Abschließen

    Sicherheit. Wählen Sie dann Benutzer und Berechtigungsklassen aus. b. Klicken Sie auf Kennwort ändern. Das Fenster "Kennwort aktualisieren" wird geöffnet. c. Geben Sie die erforderlichen Informationen ein und klicken Sie auf OK. Power Systems: Installation von IBM Power System S814 (8286-41A)
  • Seite 41 Sie dann auf OK. f. Notieren Sie die Stufe, die in den Feldern EC-Nummer anzeigen und Aktivierte Stufe angezeigt wird. Beispiel: Wenn die EC-Nummer 01EM310 lautet und die Aktivierte Stufe 77 ist, lautet der Firmware-Level 01EM310_77. Installation von IBM Power System S814 (8286-41A)
  • Seite 42 Entsprechende Anweisungen zum Implementieren von Systemplänen finden Sie unter Systemplan mit einer HMC implementieren (http://www.ibm.com/support/knowledgecenter/8286-41A/ p8hc6/p8hc6_deploysysplanp6.htm). 8. Installieren und aktualisieren Sie ein Betriebssystem. v Installieren Sie das Betriebssystem AIX. Entsprechende Anweisungen finden Sie unter AIX installie- ren (http://www.ibm.com/support/knowledgecenter/POWER8/p8hdx/p8hdx_installaix.htm). Power Systems: Installation von IBM Power System S814 (8286-41A)

  • Seite 43: Servereinrichtung Ohne Verwendung Einer Hmc Abschließen

    Datum sowie die Uhrzeit zu aktualisieren: a. Greifen Sie auf die Advanced System Management Interface (ASMI) zu. Entsprechende Anweisun- gen finden Sie unter Ohne HMC auf die ASMI zugreifen (http://www.ibm.com/support/ knowledgecenter/POWER8/p8hby/connect_asmi.htm). b. Beachten Sie in der rechten oberen Ecke der ASMI-Begrüßungsanzeige unter dem Copyrightver- merk die vorhandene Version der Server-Firmware.

  • Seite 44: Vorinstallierten Server Konfigurieren

    Hier finden Sie Informationen, die für die Einrichtung des vorinstallierten Servers erfüllt sein müssen. Bevor Sie mit der Installation des Servers beginnen, sollten Sie die folgenden Dokumente lesen: v Die aktuelle Version dieses Dokuments wird online verwaltet. Siehe Installation von IBM Power System S814 (8286-41A) (http://www.ibm.com/support/knowledgecenter/POWER8/p8eg1/ p8eg1_roadmap.htm).

  • Seite 45: Bestandsaufnahme Für Ihren Vorinstallierten Server Durchführen

    Ist die Lieferung falsch, fehlen Teile oder sind Teile beschädigt, wenden Sie sich an eine der fol- genden Stellen: v IBM Reseller. v In den USA unter der Telefonnummer 1-800-300-8751 an die IBM Rochester Manufacturing Au- tomated Information Line. v Website "Directory of worldwide contacts" http://www.ibm.com/planetwide. Wählen Sie Ihren Standort aus, um die Kontaktinformationen für Service und Support aufzurufen.
  • Seite 46 2. Verkabeln Sie den Server. a. Stecken Sie die zwei Netzkabel in das Netzteil ein und bringen Sie die Kabel mithilfe von Kabel- bindern oder Klettverschlüssen an den Griffen des Netzteils an. Power Systems: Installation von IBM Power System S814 (8286-41A)

  • Seite 47: Konsole Konfigurieren

    Server: ja, bei AIX Nullmodem Terminal verkabeln” und Linux: nein auf Seite 12 Hardware Manage- AIX, IBM i, Linux Ethernet (oder ge- „Server mit der HMC ment Console (HMC) oder VIOS kreuztes Kabel) verkabeln” auf Seite Installation von IBM Power System S814 (8286-41A)

  • Seite 48: Server Mit Ascii-Terminal Verkabeln

    Allgemeine Einstellungen Einstellungen Einstellungen Konfigurationsattribute 3151 /11/31/41 3151 /51/61 3161 /64 Beschreibung Übertragungsgeschwindigkeit 19.200 19.200 19.200 Verwenden Sie eine Übertragungsgeschwindigkeit von 19.200 (Bit pro Sekunde) bei der Kommunikation mit der Systemeinheit. Power Systems: Installation von IBM Power System S814 (8286-41A)

  • Seite 49: Server Mit Der Hmc Verkabeln

    Demand. Die HMC kann über Serviceanwendungen mit verwalteten Systemen kommunizieren, um Informationen zu erkennen, zu konsolidieren und zwecks Analyse an den IBM Service weiterzuleiten. Wenn Sie Ihre HMC noch nicht installiert und konfiguriert haben, machen Sie dies jetzt. Entsprechende Anweisungen finden Sie unter Installations- und Konfigurationsszenarien (http://www.ibm.com/...

  • Seite 50: Server Verkabeln Und Auf Ivm Zugreifen

    E/A-Server automatisch eine Managementpartition mit Integrated Virtuali- zation Manager (IVM) als Schnittstelle. Anmerkung: Wenn Ihr System mit vorinstalliertem IVM bestellt wurde, können Sie IBM i als "Gast" von IVM installieren. Power Systems: Installation von IBM Power System S814 (8286-41A)
  • Seite 51 3) Wählen Sie im Bootfeld AIX/Linux-Partitionsmodus die Option Booten und SMS-Menü auf- rufen aus. 4) Wenn Sie Integrated Virtualization Manager auf einem IBM System i-Modell installieren, wäh- len Sie AIX/Linux im Feld Standardpartionsumgebung aus. 5) Klicken Sie auf Einstellungen speichern und einschalten.

  • Seite 52: Verkabelung Des Servers Mit Tastatur, Monitor Und Maus

    Um Systeme mit POWER8-Prozessor verwalten zu können, müssen Sie über eine HMC ab Version 8, Re- lease 8.1.0 verfügen. Führen Sie die folgenden Schritte aus, um die Serverkonfiguration mit einer HMC abzuschließen: Power Systems: Installation von IBM Power System S814 (8286-41A)
  • Seite 53 Melden Sie sich mithilfe von Administrator-ID und -kennwort bei der ASMI an. e. Wählen Sie Systemkonfiguration > Tageszeit aus. f. Passen Sie die Tageszeit an. g. Wählen Sie Einstellungen speichern aus. 3. Überprüfen Sie die Firmware-Version des verwalteten Systems. Installation von IBM Power System S814 (8286-41A)
  • Seite 54 Sie unter Partitionsvorlagen (http://www.ibm.com/support/knowledgecenter/ POWER8/p8efc/p8efc_partition_template_concept.htm). v Wenn Sie eine vorhandene Vorlage aus einer anderen Quelle verwenden möchten, können Sie sie importieren und verwenden. Weitere Informationen finden Sie unter Partitionsvorlage importieren (http://www.ibm.com/support/knowledgecenter/POWER8/p8efc/ p8efc_import_partition_template.htm). Power Systems: Installation von IBM Power System S814 (8286-41A)

  • Seite 55: Servereinrichtung Ohne Verwendung Einer Hmc Abschließen

    Datum sowie die Uhrzeit zu aktualisieren: a. Greifen Sie auf die Advanced System Management Interface (ASMI) zu. Entsprechende Anweisun- gen finden Sie unter Ohne HMC auf die ASMI zugreifen (http://www.ibm.com/support/ knowledgecenter/POWER8/p8hby/connect_asmi.htm). b. Beachten Sie in der rechten oberen Ecke der ASMI-Begrüßungsanzeige unter dem Copyrightver- merk die vorhandene Version der Server-Firmware.

  • Seite 56: Eigenständigen Server Installieren

    Hier finden Sie Informationen, die für die Einrichtung des vorinstallierten Servers erfüllt sein müssen. Bevor Sie mit der Installation des Servers beginnen, sollten Sie die folgenden Dokumente lesen: v Die aktuelle Version dieses Dokuments ist online verfügbar. Siehe Installation von IBM Power System S824 (8286-42A) (http://www.ibm.com/support/knowledgecenter/POWER8/p8egg/ p8egg_roadmap.htm).

  • Seite 57: Bestandsaufnahme Für Ihren Eigenständigen Server Durchführen

    Ist die Lieferung falsch, fehlen Teile oder sind Teile beschädigt, wenden Sie sich an eine der fol- genden Stellen: v IBM Reseller. v In den USA unter der Telefonnummer 1-800-300-8751 an die IBM Rochester Manufacturing Au- tomated Information Line. v Website "Directory of worldwide contacts" http://www.ibm.com/planetwide. Wählen Sie Ihren Standort aus, um die Kontaktinformationen für Service und Support aufzurufen.

  • Seite 58: Server Mit Ascii-Terminal Verkabeln

    E4 an PDU B an. Anmerkung: Bestätigen Sie, dass sich das System im Standby-Modus befindet. Die grüne An- zeige für den Stromversorgungsstatus auf dem vorderen Bedienfeld blinkt und die Leuchtan- Power Systems: Installation von IBM Power System S814 (8286-41A)

  • Seite 59: Server Mit Der Hmc Verkabeln

    Demand. Die HMC kann über Serviceanwendungen mit verwalteten Systemen kommunizieren, um Informationen zu erkennen, zu konsolidieren und zwecks Analyse an den IBM Service weiterzuleiten. Wenn Sie Ihre HMC noch nicht installiert und konfiguriert haben, machen Sie dies jetzt. Entsprechende Anweisungen finden Sie unter Installations- und Konfigurationsszenarien (http://www.ibm.com/...
  • Seite 60 Weitere Informationen zur Vorgehensweise beim Festlegen von Leitungsge- schwindigkeiten finden Sie unter Leitungsgeschwindigkeit festlegen (http://www.ibm.com/ support/knowledgecenter/POWER8/p8hai/lanmediaspeed.htm). 3. Wenn Sie eine zweite HMC an Ihren verwalteten Server anschließen, stellen Sie eine Verbindung zum Ethernet-Anschluss HMC2 des verwalteten Servers her. Power Systems: Installation von IBM Power System S814 (8286-41A)

  • Seite 61: Server Verkabeln Und Auf Ivm Zugreifen

    E/A-Server automatisch eine Managementpartition mit Integrated Virtuali- zation Manager (IVM) als Schnittstelle. Anmerkung: Wenn Ihr System mit vorinstalliertem IVM bestellt wurde, können Sie IBM i als "Gast" von IVM installieren. Führen Sie die folgenden Schritte aus, um den virtuellen E/A-Server vorzubereiten und zu installieren und IVM zu aktivieren: 1.

  • Seite 62: Verkabelung Des Servers Mit Tastatur, Monitor Und Maus

    Wenn Ihr System über zwei Netzteile verfügt, schließen Sie jeweils ein Netzteil an eine der PDUs an. v Wenn Ihr System über vier Netzteile verfügt, schließen Sie E1 und E2 an PDU A und E3 und E4 an PDU B an. Power Systems: Installation von IBM Power System S814 (8286-41A)

  • Seite 63: Servereinrichtung Abschließen

    Wenn Sie eine Schnittstelle vom Typ HMC Classic oder HMC Enhanced verwenden, führen Sie die folgenden Schritte aus: a. Erweitern Sie im Navigationsbereich Systemmanagement>Server. b. Wählen Sie im Inhaltsbereich das verwaltete System aus. c. Erweitern Sie Operationen im Taskbereich. Installation von IBM Power System S814 (8286-41A)
  • Seite 64 Klicken Sie im Navigationsbereich auf Systemmanagement > Server. b. Wählen Sie im Inhaltsbereich das erforderliche verwaltete System aus. c. Klicken Sie auf Tasks > Operationen > Einschalten. Führen Sie alle zusätzlichen Anweisungen auf dem Bildschirm aus. Power Systems: Installation von IBM Power System S814 (8286-41A)
  • Seite 65 Öffnen Sie die vordere Klappe, indem Sie sie am Griff in einem Winkel von etwa 120 Grad zum System herausziehen. b. Ziehen Sie die Klappe von der Abdeckung weg. 9. Sie haben die Schritte für die Installation Ihres Servers jetzt ausgeführt. Installation von IBM Power System S814 (8286-41A)

  • Seite 66: Servereinrichtung Ohne Verwendung Einer Hmc Abschließen

    Datum sowie die Uhrzeit zu aktualisieren: a. Greifen Sie auf die Advanced System Management Interface (ASMI) zu. Entsprechende Anweisun- gen finden Sie unter Ohne HMC auf die ASMI zugreifen (http://www.ibm.com/support/ knowledgecenter/POWER8/p8hby/connect_asmi.htm). b. Beachten Sie in der rechten oberen Ecke der ASMI-Begrüßungsanzeige unter dem Copyrightver- merk die vorhandene Version der Server-Firmware.
  • Seite 67 Öffnen Sie die vordere Klappe, indem Sie sie am Griff in einem Winkel von etwa 120 Grad zum System herausziehen. b. Ziehen Sie die Klappe von der Abdeckung weg. 6. Sie haben die Schritte für die Installation Ihres Servers jetzt ausgeführt. Installation von IBM Power System S814 (8286-41A)
  • Seite 68 Power Systems: Installation von IBM Power System S814 (8286-41A)

  • Seite 69: Referenzinformationen

    Netzteil nicht ordnungsge- mäß. Das System ist eingeschaltet. Blinkt 110 Volt werden zugeführt. Dieses Sys- tem erfordert 220 Volt. In der folgenden Tabelle werden Systemreferenzcodes (SRCs) beschrieben, die während der Installation auftreten können. © Copyright IBM Corp. 2014, 2016...

  • Seite 70: Bewährte Verfahren Für Die Integration Der Kabel- Und Systemplatzierung

    Installieren Sie die Kabel in der folgenden Reihenfolge, um die Kabelführung zu vereinfachen: 1. Kabel für das Netz zur Stromversorgungskontrolle des Systems (SPCN)) 2. Netzkabel 3. Datenübertragungskabel (Serial-Attached SCSI, InfiniBand, Remote Input/Output und Peripheral Component Interconnect Express) Power Systems: Installation von IBM Power System S814 (8286-41A)
  • Seite 71 Anmerkung: Installieren und verlegen Sie die Übertragungskabel, angefangen vom kleinsten Durchmesser bis zum größten Durchmesser. Dies gilt für die Installation der Kabel im Kabelträger und für die Halterung im Rack, in den Halterungen und anderen Komponenten, die zur Kabelfüh- rung zur Verfügung stehen. Außen Innen Kundenanwendung...

  • Seite 72: Unterstützende Informationen Zur Konfiguration Von Konsolen

    Warten Sie, bis die Steuerkonsole 01 anzeigt. Vor der Anzeige von 01 werden eine Reihe von Fort- schrittscodes angezeigt. Hinweise: v Das System ist eingeschaltet, wenn die Leuchtanzeige auf der Steuerkonsole grün ist. Power Systems: Installation von IBM Power System S814 (8286-41A)
  • Seite 73 v Wollen Sie die Steuerkonsole sehen, drücken Sie den blauen Schalter nach links und ziehen Sie dann die Steuerkonsole ganz heraus und dann nach unten. Wichtig: Schließen Sie das Ethernet-Kabel erst an den HMC1- oder den HMC2-Anschluss an, wenn Sie weiter hinten in dieser Prozedur dazu aufgefordert werden. 2.

  • Seite 74: Ip-Adresse Auf Pc Oder Notebook Festlegen

    Sie können jetzt Tasks wie das Ändern von Datum und Uhrzeit oder das Än- dern der Höheneinstellung vornehmen. v Wenn Sie Ihren PC oder Ihr Notebook an das Unternehmensnetz anschließen möchten, finden Sie weitere Informationen unter Ohne HMC auf die ASMI zugreifen (http://publib.boulder.ibm.com/ infocenter/systems/scope/hw/topic/p8hby/connect_asmi.htm). IP-Adresse auf PC oder Notebook festlegen Um über einen Web-Browser auf die Advanced System Management Interface (ASMI) zuzugreifen, müs-...

  • Seite 75: Ip-Adresse Korrigieren

    Schließen Sie das ASCII-Terminal mit einem seriellen Kabel mit Nullmodem an den seriellen Anschluss an der Rückseite des Servers an. v Ermitteln Sie die aktuelle IP-Adresse. Einzelheiten finden Sie unter Funktion 30: IP-Adresse und An- schlussposition des Serviceprozessors(http://publib.boulder.ibm.com/infocenter/systems/scope/hw/ topic/p8hb5/func30.htm). v Versetzen Sie die Kippschalter zum Zurücksetzen am Serviceprozessor von der aktuellen Position in die gegenüberliegende Position.
  • Seite 76 Power Systems: Installation von IBM Power System S814 (8286-41A)

  • Seite 77: Bemerkungen

    Schutzrechte von IBM verletzen. Die Verantwortung für den Betrieb von Produkten, Programmen und Services anderer Anbieter liegt beim Kunden. Für die in diesem Handbuch beschriebenen Erzeugnisse und Verfahren kann es IBM Patente oder Paten- tanmeldungen geben. Mit der Auslieferung dieses Handbuchs ist keine Lizenzierung dieser Patente ver- bunden.

  • Seite 78: Erklärung Zur Homologation

    Alle von IBM angegebenen Preise sind empfohlene Richtpreise und können jederzeit ohne weitere Mittei- lung geändert werden. Händlerpreise können u. U. von den hier genannten Preisen abweichen. Diese Veröffentlichung dient nur zu Planungszwecken. Die in dieser Veröffentlichung enthaltenen Infor- mationen können geändert werden, bevor die beschriebenen Produkte verfügbar sind.

  • Seite 79: Marken

    Hinweise für Geräte der Klasse A Die folgenden Hinweise zur elektromagnetischen Verträglichkeit von Geräten der Klasse A beziehen sich auf IBM Server mit POWER8-Prozessor und auf deren Komponenten, es sei denn, diese sind in den zuge- hörigen Informationen als Geräte der Klasse B ausgewiesen.

  • Seite 80: Vcci Statement - Japan

    This product is in conformity with the protection requirements of EU Council Directive 2004/108/EC on the approximation of the laws of the Member States relating to electromagnetic compatibility. IBM cannot accept responsibility for any failure to satisfy the protection requirements resulting from a non-recom- mended modification of the product, including the fitting of non-IBM option cards.
  • Seite 81 This statement explains the JEITA statement for products greater than 20 A, single phase. This statement explains the JEITA statement for products greater than 20 A per phase, three-phase. Electromagnetic Interference (EMI) Statement - People's Republic of China Declaration: This is a Class A product. In a domestic environment this product may cause radio interfe- rence in which case the user may need to perform practical action.
  • Seite 82 Um dieses sicherzustellen, sind die Geräte wie in den Handbüchern beschrieben zu installieren und zu betreiben. Des Weiteren dürfen nur von IBM empfohlene Kabel angeschlossen werden. IBM übernimmt keine Verantwortung für die Einhaltung der Schutzanforderungen, wenn das Produkt ohne Zustimmung von IBM verändert bzw.

  • Seite 83: Hinweise Für Geräte Der Klasse B

    Das Gerät erfüllt die Schutzanforderungen nach EN 55024 und EN 55022 Klasse A. Der verantwortliche Ansprechpartner des Herstellers in der EU ist: IBM Deutschland GmbH Technical Regulations, Abteilung M372 IBM-Allee 1, 71139 Ehningen, Deutschland Tel.: +49 7032 15 2941 E-Mail: lugi@de.ibm.com Electromagnetic Interference (EMI) Statement - Russia Hinweise für Geräte der Klasse B...
  • Seite 84 Properly shielded and grounded cables and connectors must be used in order to meet FCC emission li- mits. Proper cables and connectors are available from IBM-authorized dealers. IBM is not responsible for any radio or television interference caused by unauthorized changes or modifications to this equipment.
  • Seite 85 This statement explains the JEITA statement for products greater than 20 A, single phase. This statement explains the JEITA statement for products greater than 20 A per phase, three-phase. IBM Taiwan Contact Information Electromagnetic Interference (EMI) Statement - Korea Bemerkungen...

  • Seite 86: Nutzungsbedingungen

    Um dieses sicherzustellen, sind die Geräte wie in den Handbüchern beschrieben zu installieren und zu betreiben. Des Weiteren dürfen nur von IBM empfohlene Kabel angeschlossen werden. IBM übernimmt keine Verantwortung für die Einhaltung der Schutzanforderungen, wenn das Produkt ohne Zustimmung von IBM verändert bzw.
  • Seite 87 Lizenzen oder Rechte (veröffentlicht oder stillschweigend) in Bezug auf die Veröffentlichungen oder darin enthaltene Informationen, Daten, Software oder geistiges Eigentum gewährt. IBM behält sich das Recht vor, die in diesem Dokument gewährten Berechtigungen nach eigenem Ermes- sen zurückzuziehen, wenn sich die Nutzung der Veröffentlichungen für IBM als nachteilig erweist oder wenn die obigen Nutzungsbestimmungen nicht genau befolgt werden.
  • Seite 88 Power Systems: Installation von IBM Power System S814 (8286-41A)
  • Seite 90 IBM® Teilenummer: 29R2338 Gedruckt in Deutschland GC43-0742-04...
