Funktion Wichtiger Bauteile - Sharp R-8730 Servicehandbuch

1. Die Nummern auf dem digitalen Display zählen rückwärts
auf Null.
2. Die Garraumlampe, der Gebläsemotor und Drehtellermotor
werden aktiviert.
3. Das Relais RY4 wird aktiviert und die Hauptspannung wird
an dem unteren Grill angelegt.
4. Das Relais RY2 wird aktiviert und die Mikrowellenenergie
wird durch das Magnetron erzeugt.
5. Jetzt wird die Speise durch die Energie der Mikrowelle und
des unteren Grill-Heizelements gleichzeitig gegart.
AUTO-GAREN
Wenn die Zifferntasten gedrückt werden (nicht im "MANUELL"
-Betrieb), wählt der Herd den Garbetrieb (Mikrowelle,
Konvektion, Grill oder Dual) und stellt die Garzeit automatisch
entsprechend der vorprogrammierten Information in IC-1 (LSI)
ein.
TÜRÖFFNUNGSMECHANISMUS
Die Tür kann durch Drücken der Öffnungstaste am Bedienfeld
geöffnet werden. Wenn die Öffnungstaste betätigt wird,
schiebt der Öffnungshebel den unteren Riegelkopf an der
Tür nach oben. Der Riegelkopf wird gegen den unteren
Riegelkopf gedrückt und die Tür kann jetzt geöffnet werden.
RIEGELHAKEN
LATCH HOOK
LATCH
RIEGELKOPF
HEADS
DOOR OPEN BUTTON
TÜRÖFFNUNGSTASTE

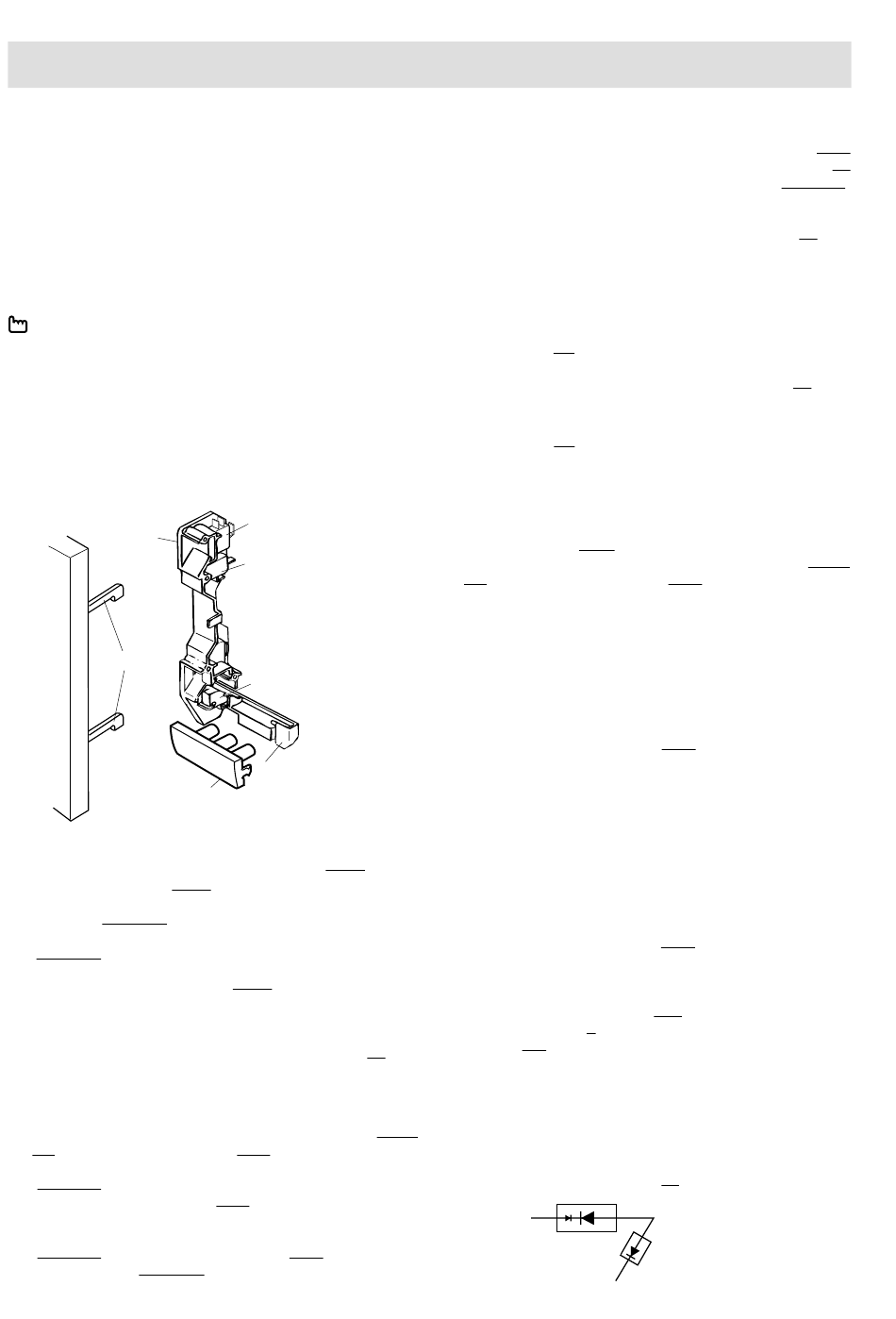

Abbildung D-1. Türöffnungsmechanismus
ÜBERWACHTER RIEGELSCHALTER SW1 UND
STOPPSCHALTER SW3
1. Wenn die Garraumtür geschlossen wird, müssen die
Kontakte (COM-NO) aller Schalter schließen.
2. Wenn die Garraumtür geöffnet wird, müssen die Kontakte
(COM-NO) aller Schalter öffnen.
SICHERHEITSSCHALTER SW2
Der Sicherheitsschalter wird durch den oberen Riegelkopf an
der Tür aktiviert (und die Kontakte werden geöffnet), wenn die
Tür geschlossen wird. Der Schalter dient dazu, das Gerät
nicht funktionsbereit zu halten, indem die Sicherung F2 F8A
durchbrennt, wenn sich die Kontakte des überwachten
Riegelschalters SW1 nicht öffnen, wenn die Tür geöffnet wird.
Funktion
1. Wenn die Tür geöffnet wird, schließen die Kontakte (COM-
NC) des Sicherheitsschalters SW2 (bei eingeschaltetem
Gerät), da sie normalerweise geschlossen sind; die Kontakte
(COM-NO) werden geöffnet. Zu diesem Zeitpunkt ist der
überwachte Riegelschalter SW1 ausgeschaltet (Kontakte
offen), da die Kontaktschalter normalerweise geöffnet sind.
2. Wenn die Tür geschlossen wird, werden die Kontakte
(COM-NC) des Sicherheitsschalters SW2 geöffnet und
die Kontakte (COM-NO) werden geschlossen. Dann
schließen die Kontakte des überwachten Riegelschalters

FUNKTION WICHTIGER BAUTEILE

MONITOR SICHERHEITSSCHALTER
SWITCH
ÜBERWACHTER
MONITORED LATCH
SWITCH
RIEGELSCHALTER
STOPPSCHALTER STOP SWITCH
OPEN LEVER
ÖFFNUNGSHEBEL
R-8730/8740 - 10
und Stoppschalters. (Beim Öffnen der Tür funktionieren
diese Schalter umgekehrt.)
3. Wenn die Kontakte des überwachten Riegelschalters SW1
beim Öffnen der Tür nicht öffnen, brennt die Sicherung F2
(F8A) gleichzeitig mit Schließen der Kontakte (COM-NC)
des Sicherheitsschalters durch.
VORSICHT: VOR DEM
DURCHGEBRANNTEN SICHERUNG F2 F8A
ERST DEN ÜBERWACHTEN RIEGEL-
SCHALTER UND DEN SICHERHEITS-
SCHALTER AUF KORREKTE FUNKTION
ÜBERPRÜFEN.
(SIEHE KAPITEL "PRÜFVERFAHREN").
SICHERUNG F1 20 A 250 V
Wenn der Kabelbaum oder die elektrischen Bauteile
kurzgeschlossen werden, brennt diese Sicherung F1 20 A
250 V durch, um einen elektrischen Schlag oder einen Brand
zu verhindern.
SICHERUNG F2 F8A 250 V
1. Wenn der Kabelbaum oder die elektrischen Bauteile
kurzgeschlossen werden, brennt diese Sicherung durch,
um einen elektrischen Schlag oder einen Brand zu
verhindern.
2. Die Sicherung brennt auch durch, wenn der überwachte
Riegelschalter SW1 geschlossen bleibt, wenn die
Garraumtür geöffnet wird und wenn der Kontakt (COM-
NC) des Sicherheitsschalters SW2 geschlossen wird.
3. Die Sicherung brennt auch durch, wenn der asymmetrische
Gleichrichter, HS-Gleichrichter, HS-Kabelbaum, HS-
Kondensator, das Magnetron oder die Sekundärwicklung
des HS-Transformators kurzgeschlossen wird.
TC-TRANSFORMATOR
Der TC-Transformator wandelt für den Betrieb der Steuereinheit
Wechselstrom-Netzspannung in Niederspannung um.
STROMUNTERBRECHER TC1 150˚C (HERD)
Der Stromunterbrecher schützt den Herd während des Grillens,
Konvektionsgarens oder dualen Garens (Kombination) vor
Überhitzung. Wenn die Temperatur mehr als 150°C beträgt, da
der Gebläsemotor unterbrochen wurde, der Lufteinlasskanal
blockiert oder die Ventilationsöffnungen versperrt sind, öffnet
sich der Stromunterbrecher und schaltet alle elektrischen
Bauteile aus.
Wenn sich der Herd von selbst wieder auf Betriebstemperatur
von 130°C abkühlt, schließen sich die Kontakte des
Stromunterbrechers wieder.
STROMUNTERBRECHER TC2 125˚C (MG)
Dieser Stromunterbrecher schützt das Magnetron vor Überhitzung.
Wenn die Temperatur mehr als 125°C beträgt, da der Gebläsemotor
unterbrochen wurde oder die Lüftungsöffnungen blockiert sind,
öffnet sich der Stromunterbrecher TC2 und die Betriebsspannung
am HS-Transformator T wird unterbrochen und der Betrieb des
Magnetrons MG wird gestoppt. Ein defekter Stromunterbrecher
sollte durch einen neuen ausgetauscht werden.
ASYMMETRISCHER GLEICHRICHTER
Beim asymmetrischen Gleichrichter handelt es sich um einen
monolytischen Festkörper, der verhindert, dass Strom in beide
Richtungen fließt. Er verhindert ebenso einen Temperaturanstieg
des HS-Transformators, wenn der Hochspannungsgleichrichter
kurzgeschlossen wird (Sicherung F2 F8A brennt durch).
A
D2 D1
ASYMMETRIC
ASYMMETRISCHER
RECTIFIER
GLEICHRICHTER
C
AUSWECHSELN
B
HIGH VOLTAGE RECTIFIER
HOCHSPANNUNGSGLEICHRICHTER
EINER
