SCHEMAZEICHNUNG
HINWEIS: ZUSTAND DES HERDS
1. TÜR GESCHLOSSEN.
2. GARZEIT EINGEGEBEN.
3. GRILL-TASTE EINMAL GEDRÜCKT.
4. START-TASTE BERÜHRT.
Abbildung
SCHEMAZEICHNUNG
HINWEIS: ZUSTAND DES HERDS
1. TÜR GESCHLOSSEN.
2. GARZEIT EINGEGEBEN.
3. GRILL-TASTE ZWEIMAL GEDRÜCKT.
4. START-TASTE BERÜHRT.

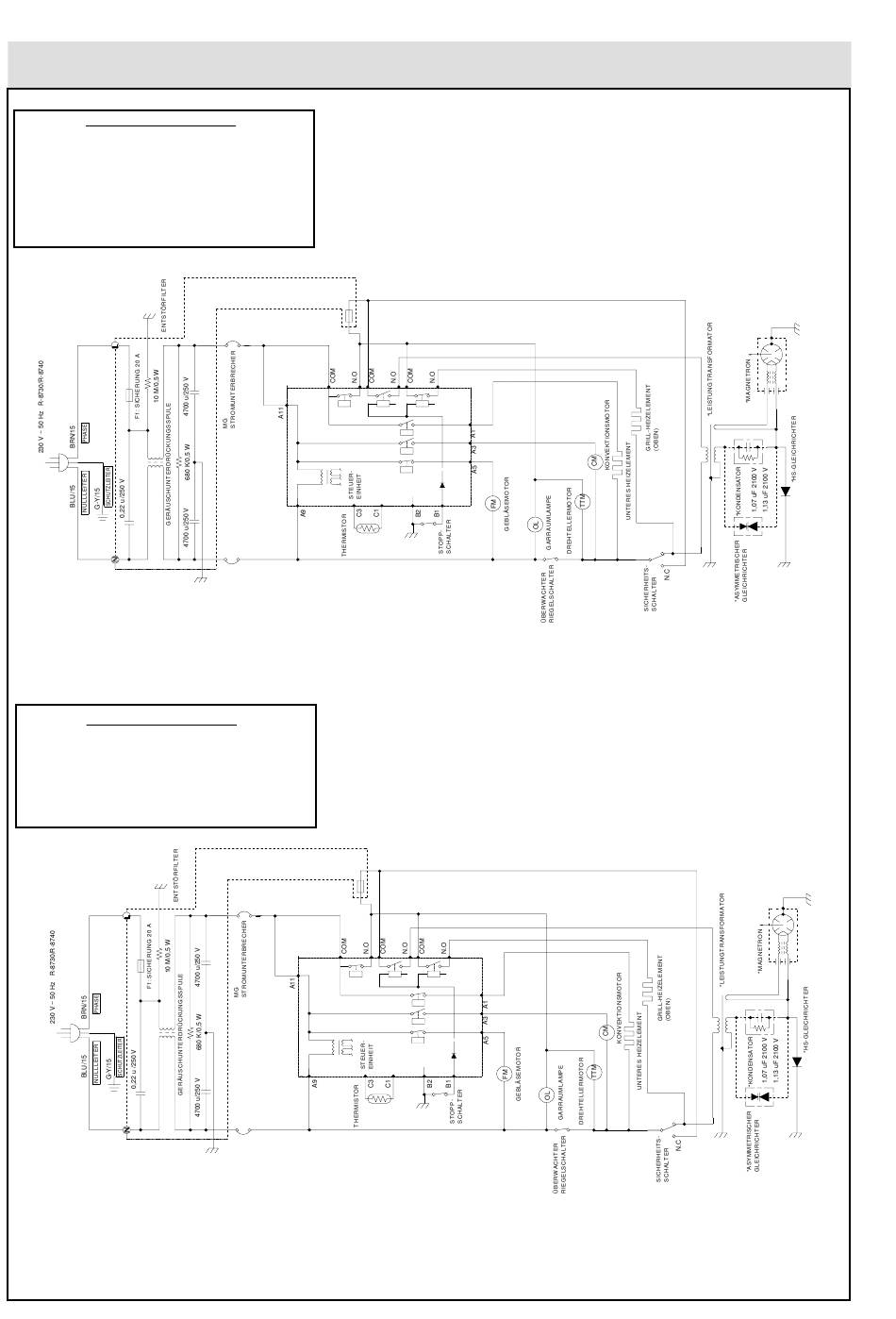

SCHALTPLÄNE
F2: SICHERUNG 8 A
RY1
HINWEIS: *ZEIGT BAUTEILE MIT MEHR ALS 250 V POTENTIAL AN
O-3 (a) Schaltplan Gerät beim Grillen (OBERER GRILL)
F2: SICHERUNG 8 A
RY1
HINWEIS: *ZEIGT BAUTEILE MIT MEHR ALS 250 V POTENTIAL AN
Abbildung O-3 (b)
Schaltplan Gerät beim Grillen (UNTERER GRILL)
R-8730/8740 - 36
RY2
RY3
RY4
RY7
RY5
RY2
RY3
RY4
RY7
RY5
