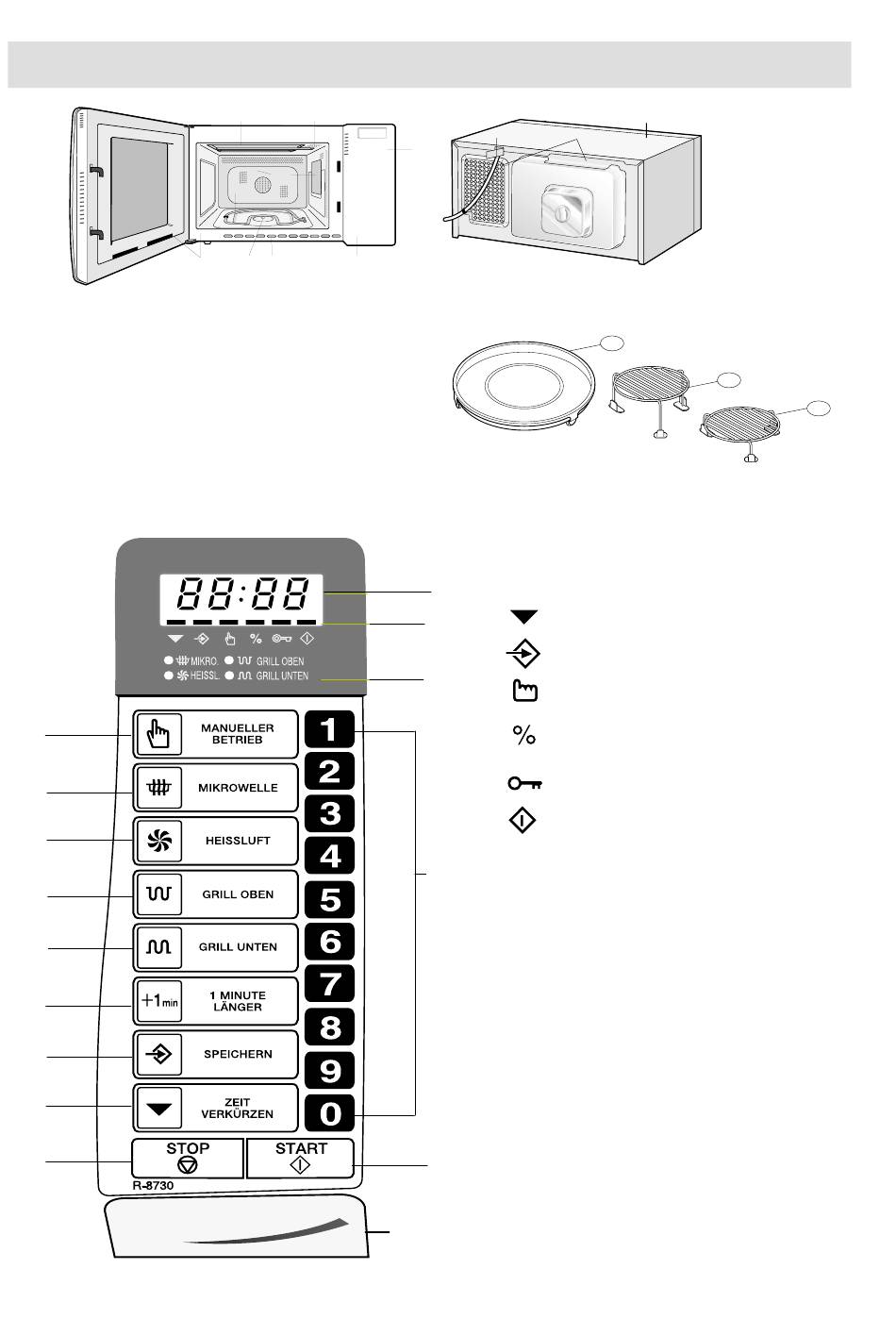

HERD
1. Bedienfeld
2. Garraumlampe
3. Grillheizelement (oberer Grill)
4. Türöffnungstaste
5. Hohlleiterabdeckung
6. Garraum
7. Drehtellermotorwelle
8. Grillheizelement
(unterer Grill)
BEDIENFELD R-8730
14
13
12
11
10
9
8
7
6
GERÄTEÜBERSICHT
3 2
6
5
8
7 10 4
9
9. Türdichtungen und Dichtungsoberflächen
10.Ventilationsöffnungen
11.Außengehäuse
12.Netzkabel
13.Drehteller
14.Oberes Gestell
15.Unteres Gestell
R-8730/8740 - 6
12
1
1. DIGITALDISPLAY
2. ANZEIGEN:
Diese Anzeigen leuchten entsprechend den
unten stehenden Symbolen:
1
: Zeitreduzierung
2
: Speicher
3
: Manuell
: Prozentsatz (für Mikrowellengarleistung)
: Verriegelung
(zeigt an, dass der Herd verriegelt ist)
: Garbetrieb
(zeigt an, dass der Herd in Betrieb ist)
4
3. GARBETRIEB-Anzeige leuchtet.
Diese Anzeige leuchtet während jedes
Garbetriebs.
FUNKTIONSTASTEN:
4. ZIFFERN-Tasten
für Zeit- und Speicherprogrammierung
5. START-Taste
6. STOPP-Taste
7. ZEITREDUZIERUNGS-Taste
8. SPEICHER-Taste
9. +1MIN -Taste
10. UNTEREN GRILL -Taste
11. OBEREN GRILL -Taste
12. KONVEKTIONS-Taste
5
für die Änderung der Konvektionstemperatur
13. MIKROWELLEN-Taste
für die Änderung der Mikrowellenleistungseinstellung
TÜR-
14. MANUELL-Taste
ÖFFNUNGS-
TASTE
11
10
13
14
15
