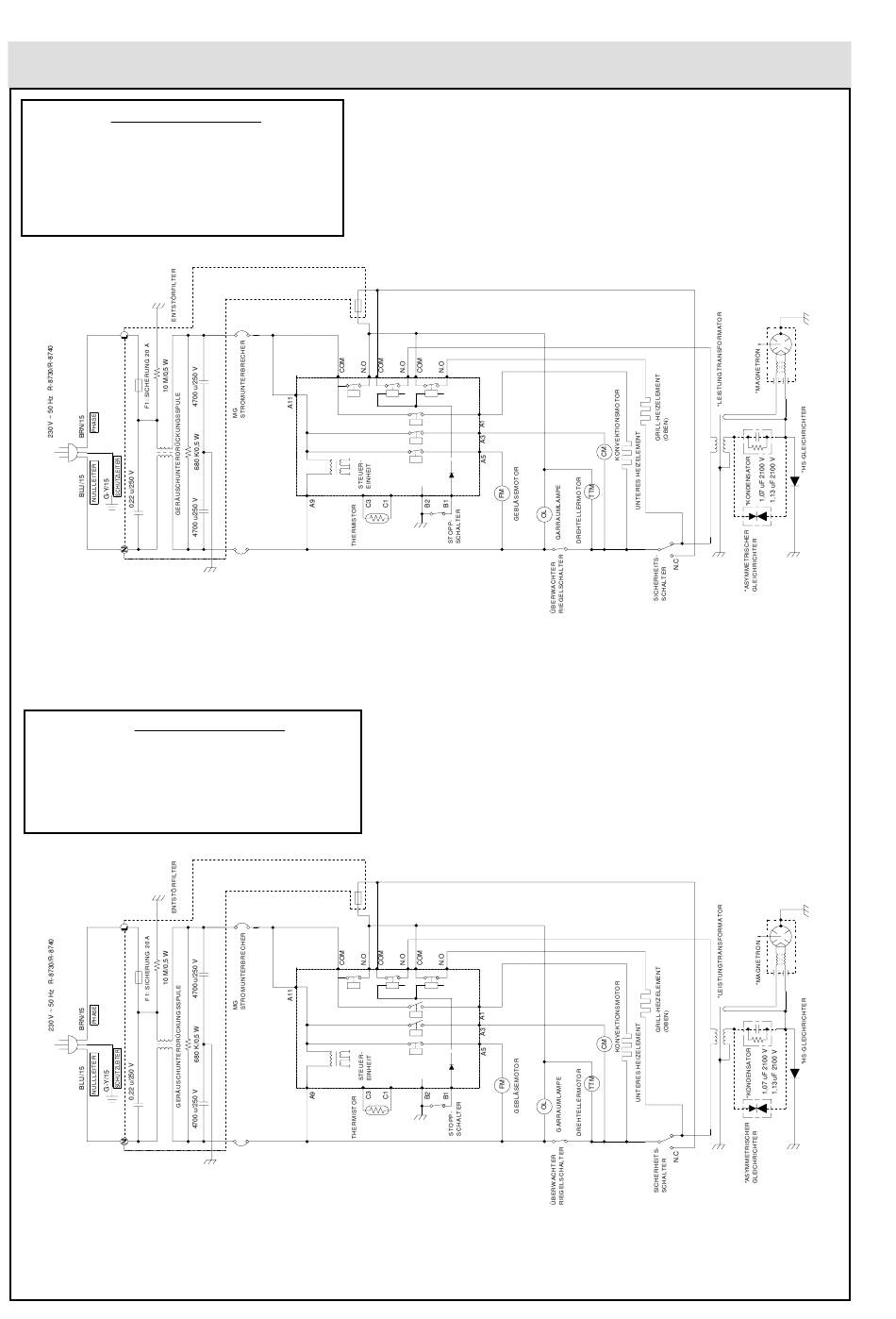

SCHEMAZEICHNUNG
HINWEIS: ZUSTAND DES HERDS
1. TÜR GESCHLOSSEN.
2. GARZEIT EINGEGEBEN.
3. DUAL-GAREN-TASTE EINMAL BERÜHRT.
4. START-TASTE BERÜHRT.
Abbildung O-5 (a) Schaltplan Gerät beim Dual-Garen (MIKROWELLE UND KONVEKTION)
SCHEMAZEICHNUNG
HINWEIS: ZUSTAND DES HERDS
1. TÜR GESCHLOSSEN.
2. GARZEIT EINGEGEBEN.
3. DUAL-GAREN-TASTE ZWEIMAL BERÜHRT.
4. START-TASTE BERÜHRT.
Abbildung O-5 (b)
SCHALTPLÄNE
F2: SICHERUNG 8 A
RY1
RY2
RY4
RY7
RY5
HINWEIS: *ZEIGT BAUTEILE MIT MEHR ALS 250 V POTENTIAL AN
F2: SICHERUNG 8 A
RY1
RY2
RY4
RY7
RY5
HINWEIS: *ZEIGT BAUTEILE MIT MEHR ALS 250 V POTENTIAL AN
Schaltplan Gerät beim Dual-Garen (MIKROWELLE UND OBERER GRILL)
R-8730/8740 - 38
RY3
RY3
