SCHEMAZEICHNUNG
HINWEIS: ZUSTAND DES HERDS
1. TÜR GESCHLOSSEN.
2.
:
ODER DIE UHR ERSCHEINT AUF DEM DISPLAY.
SCHEMAZEICHNUNG
HINWEIS: ZUSTAND DES HERDS
1. TÜR GESCHLOSSEN.
2. GARZEIT EINGEGEBEN.
3. MIKROWELLENLEISTUNGS-TASTE
EINMAL BERÜHRT (100%).
4. START-TASTE BERÜHRT.

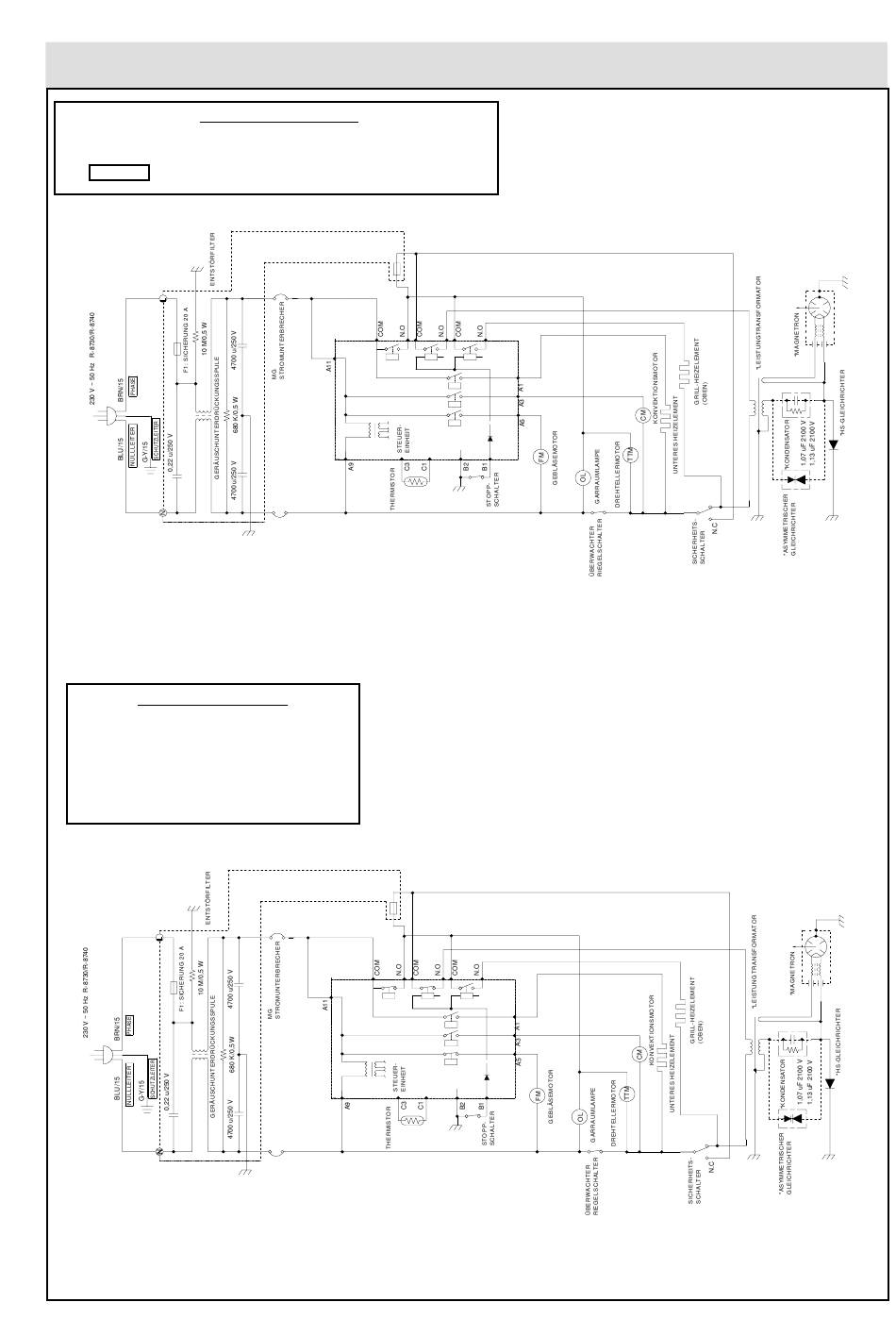

Abbildung O-2 Schaltplan während des Garens mit der Mikrowelle
SCHALTPLÄNE
F2: SICHERUNG 8 A
RY1
RY2
RY3
RY4
RY7
RY5
HINWEIS: *ZEIGT BAUTEILE MIT MEHR ALS 250 V POTENTIAL AN
Abbildung O-1 Schaltplan Gerät ausgeschaltet
F2: SICHERUNG 8 A
RY1
RY2
RY3
RY4
RY7
RY5
HINWEIS: *ZEIGT BAUTEILE MIT MEHR ALS 250 V POTENTIAL AN
R-8730/8740 - 35
