Sharp R-8730 Servicehandbuch Seite 20

VERFAHRENS-
BUCHSTABE
N PRÜFUNG DES RELAIS
DIE 3D-PUNKTE PRÜFEN.
Das äußere Gehäuse entfernen und die Spannung zwischen Pin Nr. 11 und 9 des 6-Pin-Steckers (A) der
Steuereinheit mit einem Wechselstrom-Voltmeter prüfen.
Das Voltmeter sollte Nennspannung anzeigen. Ist dies nicht der Fall, den Schaltkreis des Herdes prüfen.
Relaistest RY1, RY2, RY3, RY4, RY5 und RY7
Diese Relais arbeiten mit Gleichstromspannung.
Die Spannung der Relaiswicklung mit einem Gleichstrom-Voltmeter während des Mikrowellen-Garvorgangs,
Garens mit dem Grill, Konvektionsgarens oder Dualgarens überprüfen.
Gleichstrom-Spannung wird angezeigt .............. Relais defekt.
Gleichstrom-Spannung wird nicht angezeigt...... Die an der Relaiswicklung angeschlossene Diode prüfen.
RELAISSYMBOL
DIE 4W-PUNKTE PRÜFEN.

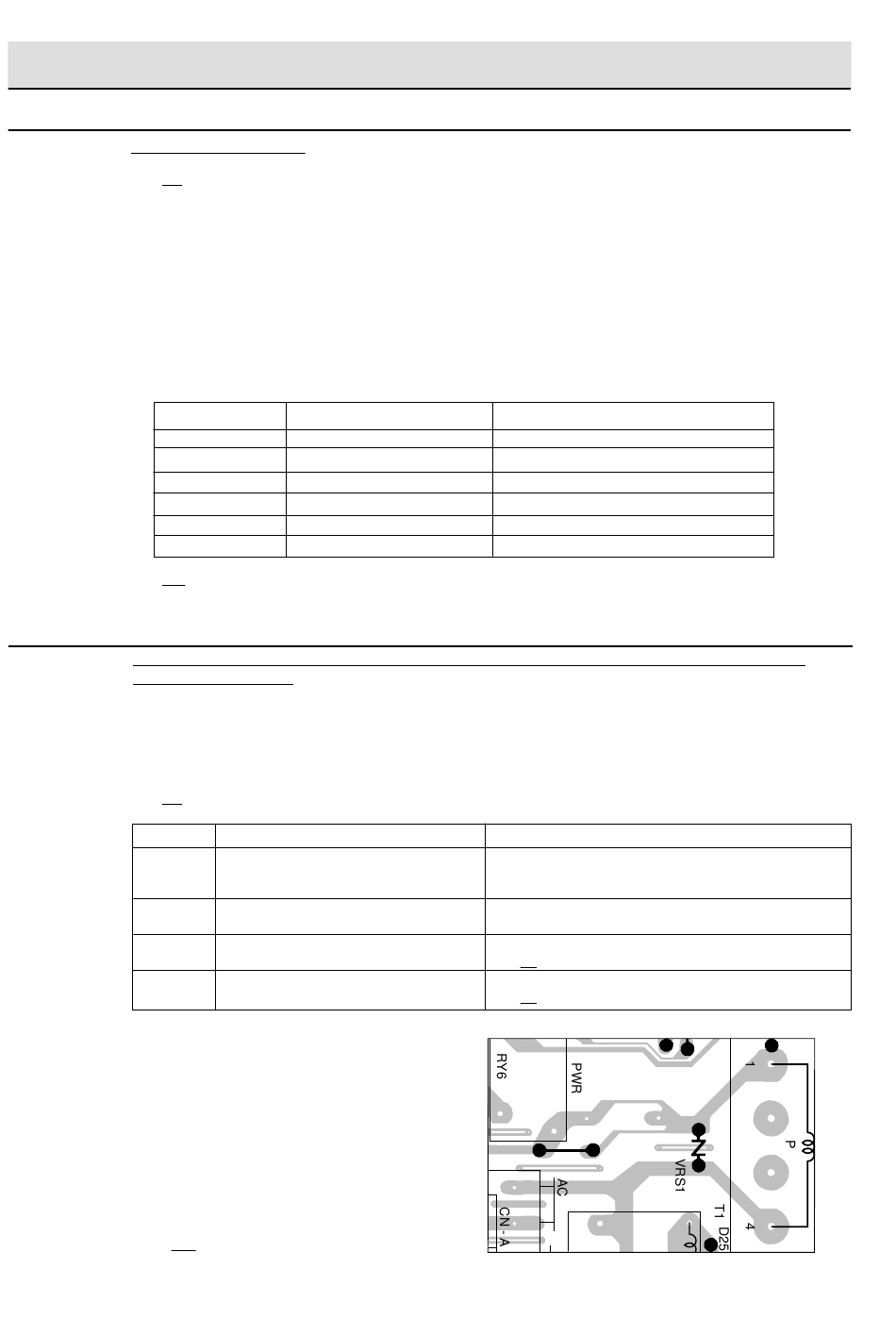

O MASSNAHMEN, WENN DAS FOLIENMUSTER AUF DER GEDRUCKTEN SCHALTUNG (PWB)
UNTERBROCHEN IST
Um die elektronischen Schaltungen zu schützen, ist dieses Modell mit einem dünnen Folienmuster über den
Eingangsschaltkreis des PWB ausgestattet. Dieses Folienmuster dient der Sicherung. Ist das Folienmuster
unterbrochen, ist die folgende Anleitung zur Behebung des Fehlers zu befolgen.
Problem: STROM EINGESCHALTET, Anzeige leuchtet nicht auf.
DIE 3D-PUNKTE PRÜFEN.
SCHRITTE
1
2
3
4
HINWEIS: * Zum Zeitpunkt dieser Reparaturen
DIE 4W-PUNKTE PRÜFEN.
PRÜFVERFAHREN
BAUTEIL-PRÜFUNG
BETRIEBSSPANNUNG
RY1 Ca. 24,0 V Gleichstrom
RY2 Ca. 18,0 V Gleichstrom
RY3 Ca. 23,0 V Gleichstrom
RY4 Ca. 23,0 V Gleichstrom
RY5 Ca. 23,0 V Gleichstrom
RY7 Ca. 23,0 V Gleichstrom
VORFALL
Die Wechselstrom-Nennspannung liegt nicht Spannungsversorgung und Netzkabel prüfen.
an Klemme POWER des CPU Steckverbin-
ders (CN-A) an.
Die Nennspannung liegt auf der Primärseite
des NS-Trafos an.
Muster ist bei "a" unterbrochen.
Muster ist bei "a" und "b" unterbrochen.
den Varistor einer Sichtprüfung auf
Beschädigungen unterziehen und
den Transformator mit einem Mess-
gerät auf Kurzschluss (Widerstand
der Primärwicklung prüfen) unter-
suchen.
Werden Fehler festgestellt, die
defekten Teile austauschen.
R-8730/8740 - 20
Wenn die Diode in Ordnung ist, ist die Steuereinheit defekt.
ANGESCHLOSSENE BAUTEILE
Garraumlampe / Drehtellermotor
HS-Transformator
Oberes Heizelement
Unteres Heizelement
Gebläsemotor
Konvektionsmotor
URSACHE ODER KORREKTUR
NS-Trafo oder Sekundär-Schaltung defekt.
Prüfen und reparieren.
* Drahtbrücke J1 einlegen und löten.
(DIE 3D-PUNKTE VOR DER REPARATUR PRÜFEN.)
* Die Wicklung RCILF2003YAZZ zwischen "c" und "d" einlegen.
(DIE 3D-PUNKTE VOR DER REPARATUR PRÜFEN.)
B
Q20
a
c
(J1)
FM
RY5
d
b
