Sharp R-8730 Servicehandbuch Seite 32

AUSWECHSELN VON BAUTEILEN UND EINSTELLARBEITEN
TÜRAUSBAU

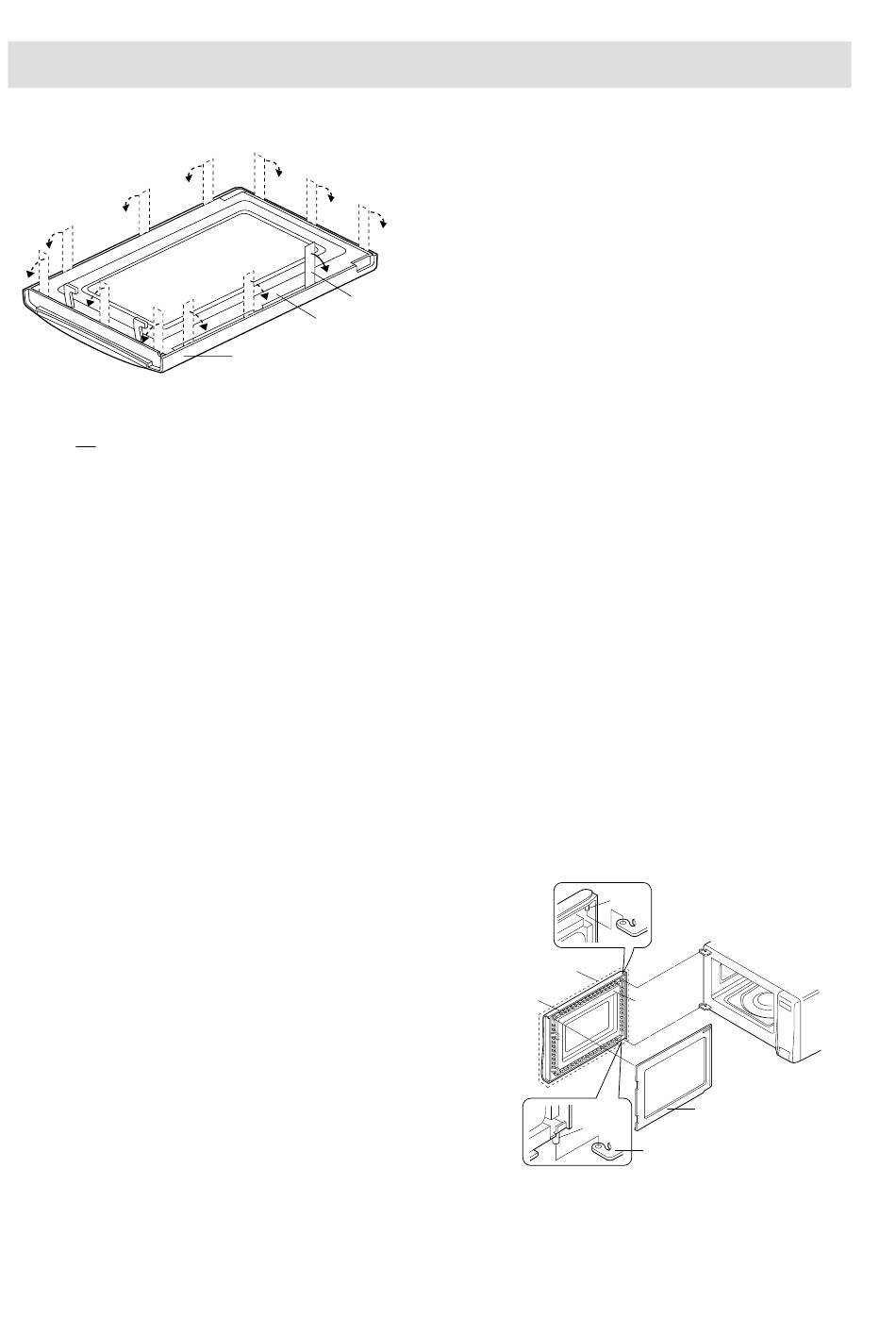

Abbildung C-5. Tür-Zerlegung
1. DIE 3D-PUNKTE PRÜFEN.
2. Die Öffnungstaste drücken und die Tür vorsichtig öffnen.
3. Ein Kittmesser (Dicke ca. 0,5 mm) wie in Abb. C-5. gezeigt
in die Spalte zwischen Drosselabdeckung und Türrahmen
einfügen, um die blockierten Teile zu lösen.
4. Die Drosselabdeckung aus dem Türrahmen lösen.
5. Damit ist die Drosselabdeckung ausgebaut.
6. Die Tür nach oben anheben.
7. Nun ist der Türplattensatz vom Garraum gelöst.
8. Die vier (4) Schrauben zwischen Türplatte und Türrahmen
lösen.
9. Die sechs (6) Haltezungen des Türrahmens von der
Türverkleidung abnehmen, indem die Türverkleidung
nach unten geschoben wird.
10.Damit ist die Türplatte ausgebaut.
11.Den Riegelkopf nach oben schieben und ihn von dem
Türrahmen abnehmen; die Riegelfeder vom Türrahmen
und Riegelkopf abnehmen.
12.Der Riegelkopf und die Riegelfeder sind jetzt gelöst.
13.Die zwei (2) Schrauben zwischen dem Glasanschlag und
dem Türrahmen entfernen.
14.Den Glasanschlag vom Türrahmen abnehmen.
15.Das vordere Türglas nach links und dann nach unten
schieben, um die Haltezungen zu lösen, die es halten.
16.Das vordere Türglas ist jetzt gelöst.
WIEDEREINBAU
1. Die vordere Glastür in den Türrahmen wie folgt einbauen:
Die obere Kante des Türglases in die sechs (6)
Haltezungen des Türrahmens einfügen.
a) Das vordere Türglas nach unten schieben und die untere
Kante des vorderen Türglases in die sechs (6) Haltezungen
des Türrahmens einfügen.
b) Das vordere Türglas nach rechts schieben und die rechte
Kante des vorderen Türglases in die eine (1) Haltezunge
des Türrahmens einfügen.
2. Den Glasanschlag wie folgt wieder am Türrahmen
installieren:
Den Glasanschlag wieder so am Türrahmen installieren,
dass die zwei (2) Stifte des Türrahmens in die zwei (2)
Löcher des Glasanschlages passen.
a) Den Glasanschlag mit den zwei (2) Schrauben an dem
Türrahmen befestigen.
3. Die Riegelfeder wieder an den Riegelkopf anbringen. Die
Riegelfeder wieder an den Türrahmen anbringen. Den
Riegelkopf wieder an den Türrahmen anbringen.
Putty knife
SPACHTEL
Choke cover
DROSSELABDECKUNG
Door frame TÜRRAHMEN
R-8730/8740 - 32
4. Die Türverkleidung wieder mit den sechs (6) Haltezungen
des Türrahmens und den sechs (6) Löchern der
Türverkleidung verbinden.
5. Die Türverkleidung mit den vier (4) Schrauben am
Türrahmen befestigen.
6. Die Stifte der Türverkleidung in die Löcher der
Garraumscharniere einpassen.
7. Das Drosselgehäuse durch Anklammern wieder an der
Türverkleidung installieren.
Hinweis: Nach jeder Wartung der Tür;
(A)Sicherstellen, dass der Türabtastschalter und der 1.
Riegelschalter einwandfrei funktionieren. (Siehe
Kapitel "Prüfverfahren".)
(B)Ein zugelassenes Mikrowellenmessgerät sollte
verwendet werden, um sicherzustellen, dass die
Emissionsgrenznormen der Mikrowellenstrahlung
eingehalten werden. (Siehe Abschnitt "Messung der
Mikrowellenstrahlung".)
Nach jeder Wartung Folgendes sicherstellen:
1. Die Türriegelköpfe passen durch die Riegellöcher und
der Riegelkopf passt durch die Mitte des Riegellochs.
2. Abweichung der Türausrichtung von der horizontalen
Linie der Garraumstirnplatte darf nicht mehr als 1,0 mm
betragen.
3. Die Tür ist mit der Vorderseite zur Garraumstirnplatte
positioniert.
4. Mit einem zugelassenen Mikrowellenmessgerät prüfen,
ob um der Tür herum ein Mikrowellen-Leck besteht.
(Siehe Abschnitt "Messung der Mikrowellenstrahlung".)
Hinweis: Die Tür eines Mikrowellenherds dient als
elektronische Dichtung und soll ein Mikrowellen-
energie-Leck aus dem Garraum während des
Garens verhindern. Diese Funktion erfordert nicht,
dass die Tür luftdicht versiegelt, feuchtig-
keitsresistent oder lichtundurchlässig ist. Deshalb
ist das gelegentliche Auftreten von Feuchtigkeit
oder Licht um die Garraumtür herum nicht
unnormal und weist nicht auf ein Mikro-
wellenenergie-Leck hin.
PIN PIN
DOOR SUB
TÜRPLATTENSATZ
ASSEMBLY
SCHLITZ-DROSSEL
SPLIT CHOKE
PIN
PIN
Abbildung C-6. Türausbau
HINWEIS: Wenn an der Tür eine Reparatur durchgeführt
wird darauf achten, dass die Schlitz-Drosseln
(die Laschen am Türverkleidungs-Bausatz)
nicht verbogen oder verzogen werden, damit
eine Leckage von Mikrowellen verhindert wird.
TÜRVER-
DOOR
PANEL KLEIDUNG
CHOKE COVER
DROSSELABDECKUNG
OVEN HINGE
HERDSCHARNIER
