EXPRESS GAREN-PROGRAMM
Die GAREN/AUFTAU-Taste gedrückt halten, bis das
gewünschte Garprogramm auf dem Display erscheint.
Geben Sie das Gewicht oder die Quantität der Speise
durch Drehen des ZEITSCHALTUHR/GEWICHT/
LEISTUNG-Knopfes ein, bis das gewünschte Gewicht/die
gewünschte Quantität erscheint.
Wird der Herd gestartet, gart er entsprechend der
programmierten Computersequenz.
KOMBINIERTES GRILLEN
Programmieren Sie die gewünschte Garzeit, wählen Sie
die Betriebsart COMBI GRILL und geben Sie die Mikro-
wellen-Leistungsstufe ein. Wenn das START-Feld berührt
wird, erfolgen folgende Abläufe:
1. Die Nummern auf dem digitalen Display zählen rückwärts
auf Null.
TÜRÖFFNUNGSMECHANISMUS
Die Tür kann durch Ziehen geöffnet werden.
Tür

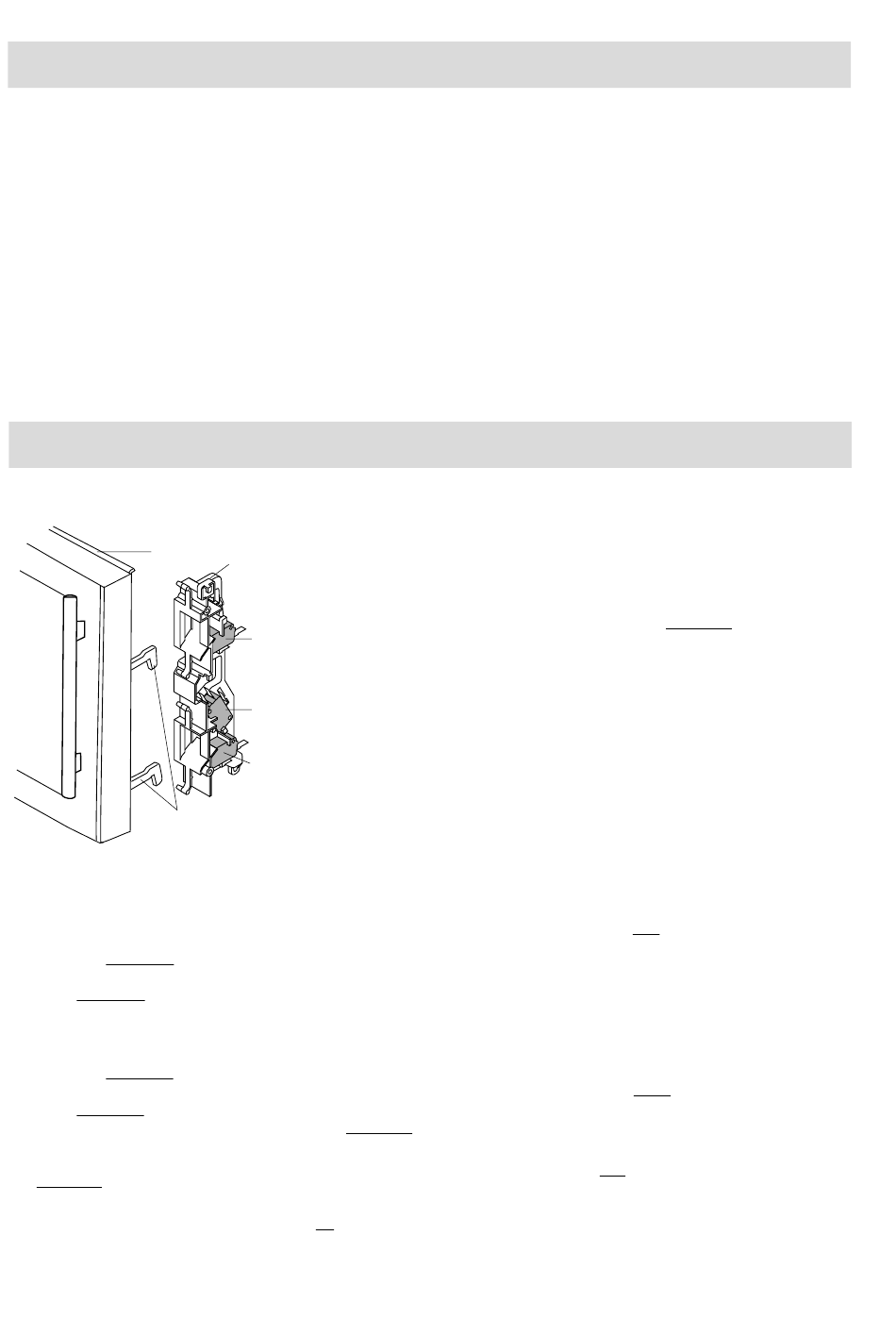

Abbildung D-1. Türöffnungsmechanismus
ÜBERWACHTER RIEGELSCHALTER (SW1)
UND STOPPSCHALTER (SW3)
1. Wenn die Garraumtür geschlossen wird, müssen die
Kontakte (COM-NO) aller Schalter schließen.
2. Wenn die Garraumtür geöffnet wird, müssen die Kon-
takte (COM-NO) aller Schalter öffnen.
SICHERHEITSSCHALTER (SW2)
1. Wenn die Garraumtür geschlossen wird, müssen die
Kontakte (COM-NC) öffnen.
2. Wenn die Garraumtür geöffnet wird, müssen die Kon-
takte (COM-NC) schließen.
3. Wenn die Tür geöffnet wird und die Kontakte (COM-NO)
des überwachten Riegelschalters (SW1) öffnen sich nicht,
brennt die Sicherung F1 sofort nach Schließen der Kontakte
(COM-NC) des Sicherheitsschalters (SW2) durch.
VORSICHT: VOR DEM AUSWECHSELN EINER DURCH-
GEBRANNTEN SICHERUNG F1 ERST DEN
ÜBERWACHTEN RIEGELSCHALTER (SW1)
UND DEN SICHERHEITSSCHALTER (SW2)
AUF KORREKTE FUNKTION ÜBERPRÜFEN.
(SIEHE KAPITEL "PRÜFVERFAHREN").
BETRIEBSABLAUF

FUNKTION WICHTIGER BAUTEILE

Riegelhaken
SW3: Stoppschalter
SW2: Sicherheitsschalter
SW1: Überwachter
Riegelschalter
Riegelköpfe
2. Das Absperr-Relais (RY1) wird aktiviert, schaltet die
Garraumlampe ein, startet den Drehtellermotor und
den Gebläsemotor.
3. Die Leistungsspannung wird abwechselnd dem Grill-
Heizer und dem Leistungstransformator zugeführt.
4. Der Grill-Heizer wird durch die Heizrelais-Kontakte (RY1)
betrieben und der HS-Transformator wird durch die
Garrelais-Kontakte (RY3) betrieben.
5. Diese werden durch die CPU-Einheit betrieben, um
abwechselnd im 32-Sekunden-Takt Grill-Heizenergie
und Mikrowellenenergie zu empfangen.
HINWEIS: Das EIN/AUS-Verhältnis stimmt nicht ganz
genau mit der prozentualen Mikrowellenleistung überein,
da ca. 2 Sekunden zum Aufheizen des Magnetronheizfa-
dens benötigt werden.
SICHERUNG F1 250V
1. Wenn der Kabelbaum oder die elektrischen Bauteile
kurzgeschlossen werden, brennt diese Sicherung durch,
um einen elektrischen Schlag oder einen Brand zu
verhindern.
2. Die Sicherung brennt auch durch, wenn der überwach-
te Riegelschalter bei geöffneter Garraumtür geschlossen
bleibt und wenn die Kontakte (COM-NC) des Sicherheits-
schalters schließen.
3. Die Sicherung brennt auch durch, wenn der HS-Gleich-
richter, HS-Kabelbaum, HS-Kondensator, das Magne-
tron oder die Sekundärwicklung des HS-Transformators
kurzgeschlossen wird.
STROMUNTERBRECHER 150
Der Stromunterbrecher schützt den Herd beim Grillen oder
Kombi-Garen vor überhöhter Temperatur. Wenn die
Temperatur mehr als 150°C beträgt, da der Gebläsemotor
unterbrochen wurde, der Lufteinlasskanal blockiert oder
die Ventilationsöffnungen versperrt sind, öffnet sich der
Stromunterbrecher und schaltet alle elektrischen Bauteile
aus. Ein defekter Stromunterbrecher stellt den Kontakt
durch Abkühlen wieder her.
GRILL-HEIZELEMENT GH
Das Grill-Heizelement befindet sich oben im Garraum und
grillt die Speisen knusprig braun.
ENTSTÖRFILTER
Der Entstörfilter verhindert die Einwirkung von Störungen
durch Radiofrequenzen auf die Spannungsschaltkreise.
DREHTELLERMOTOR TTM
Der Drehtellermotor treibt den Drehtellerrollenträger an
und dreht so den Drehteller.
GEBLÄSEMOTOR FM
Der Gebläsemotor treibt einen Propeller an, der kühle Luft
ansaugt. Diese wird zur Kühlung des Magnetrons durch
die Kühllamelle um das Magnetron geleitet. Diese Luft wird
danach in den Garraum geleitet, um die Kochdämpfe zu
beseitigen. Sie entweicht durch die Auslassöffnungen in
der Garraum-Rückwand.
