Beschreibung Von Lsi; Oberer Und Unterer Grill), Dual - Sharp R-8730 Servicehandbuch

LSI(IX091DR)

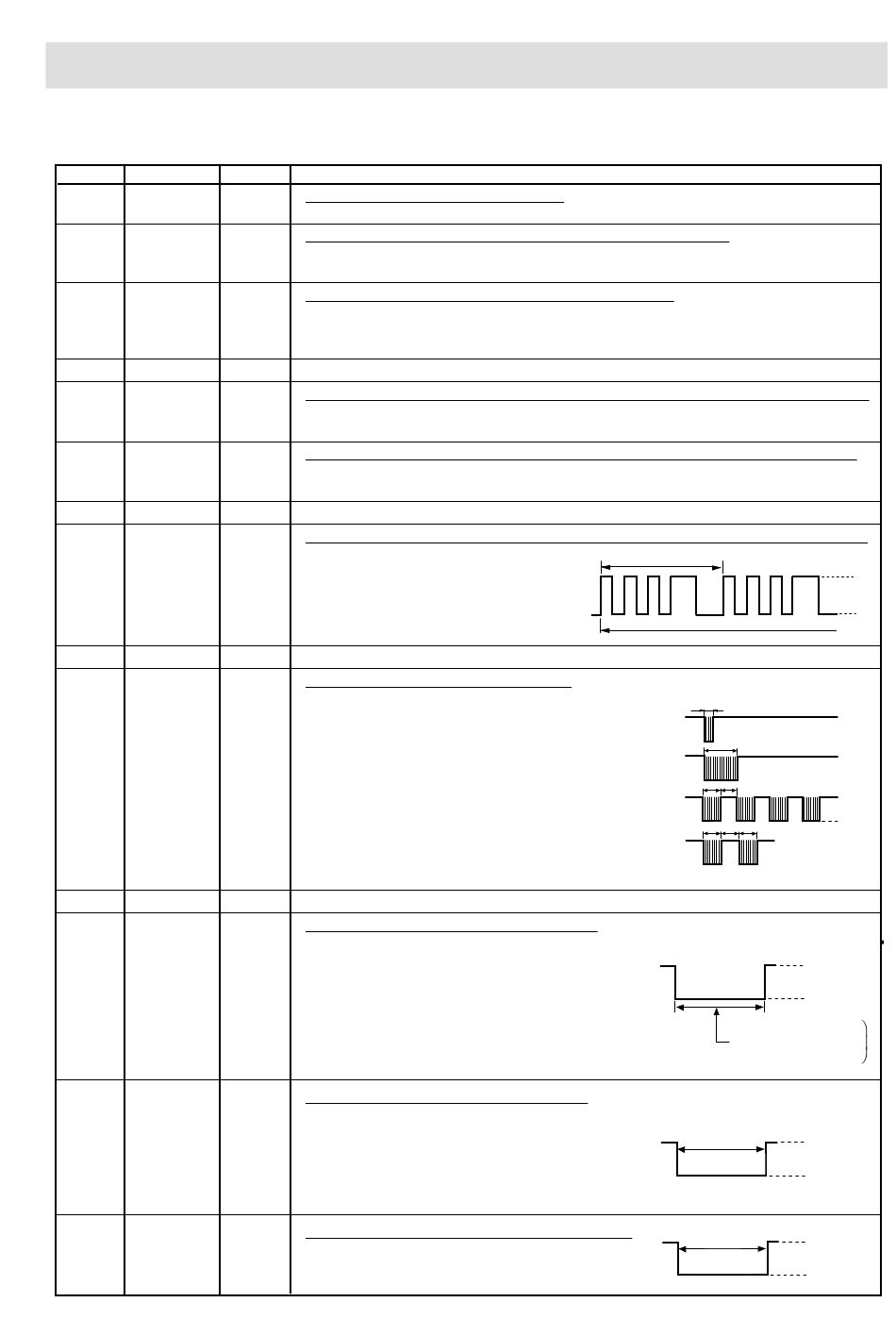

Das E/A-Signal des LSI (IX091DR) wird in folgender Tabelle detailliert beschrieben.
Pin-Nr. Signal
1-2 VL2-VL1
3-5 AN7-AN5
6 AN4
7 AN3
8 AN2
9-10 P61-P60
11 P57
12 P56
13 P55
14 P54
15 P53
16 P52
17 P51
18 P50

BESCHREIBUNG VON LSI

E/A
EIN Netzspannungseingangsklemme.
Normalspannung für LCD.
EIN Anschluss für Änderungen entsprechend des Modells.
GS-Spannung wird entsprechend des Modells angelegt, um die Funktionen
einzustellen.
EIN Temperaturmesseingang: HERD-THERMISTOR.
Durch den Eingang von Gleichstrom entsprechend der vom Thermistor
erkannten Temperatur wird dieser Eingang vom im LSI eingebauten A/D-
Wandler in Temperatur umgewandelt.
EIN Klemme nicht benutzt.
EIN Eingangssignal zur Übertragung der Information, ob die Tür offen/geschlossen ist, an LSI.
Tür geschlossen: Signalstufe "H".
Tür offen: Signalstufe "L".
AUS Ausgang für Zeitsignal der Temperaturmessung (HERD THERMISTOR).
Stufe "H" (GND): Öffnungszeitpunkt (OPEN) für Thermistor.
Stufe "L" (-5 V): Zeitpunkt der Temperaturmessung (Konvektionsgaren).
EIN Klemme nicht benutzt.
AUS Antriebssignal für Garraumlampe und Drehtellermotor (Rechteckwellen: 50 Hz).
Zum Ein- und Ausschalten des Relais
(RY1). Die Rechteckwellen-Spannung
wird an den Antriebskreis von RY1
angelegt.
AUS Klemme nicht benutzt.
AUS Signal zur Aktivierung der Klingel.
A: Ton bei Tastendruck.
B: Ton bei Fertigstellung.
C: Wenn die Temperatur im Garraum im
Aufwärm-Modus den voreingestellten
Wert erreicht.
D: Wenn "TON EIN" mit der TON-Taste
eingestellt ist. Wenn die SPEICHER-Taste
5 Sekunden ununterbrochen gedrückt wird
und die Speichereinstellungsbedingung
eingestellt ist.
AUS Klemme nicht benutzt.
AUS Antriebssignal für den Gebläsemotor.
Um das Gebläsemotorrelais RY5 ein- und
auszuschalten. "L"-Stufe während des Garens
oder für 90 Sekunden nach dem manuellen
Garen oder 65 Sekunden nach dem
Speichergaren (gleicher Speichergarbetrieb
für mehr als 10 Minuten) oder bis der
Garraum nach dem Konvektions- oder
Dualgaren abgekühlt wurde.
AUS Antriebssignal für Grill-Heizelement.
Zum Ein- und Ausschalten des Relais (RY4)
des unteren Heizelementes. "L"-Stufe
während des Grillens (UNTERER GRILL,

OBERER UND UNTERER GRILL), Dual-

Garens (MIKRO./UNTERER GRILL) oder
Konvektionsgarens. Sonst "H"-Stufe.
AUS Antriebssignal für den Konvektionsmotor.
Zum Ein- und Ausschalten des Relais (RY7).
"L"-Stufe während der KONVEKTION; sonst
"H"-Stufe.
R-8730/8740 - 23
Beschreibung
20 msec
20 mSek.
Während des Garens During cooking
0.12 sec
0,12 Sek.
A
B
1,2 Sek. 1.2 sec
C
0,08 Sek. 0.08 sec
D
ON EIN
(Grill, dual or convection) (Grill, Dual oder Konvektion)
EIN
ON
(Convection)
ON EIN
H
H
L
L
2,4 Sek. 2.4 sec
1,2 Sek. 1.2 sec
H: GND
H: Erde
L L
0,08 Sek. 0.08 sec
0.08 sec
0,08 Sek.
H : GND
H: Erde
AUS OFF
L : -5V
L (-5 V)

During cooking, or for 90 sec.
Während des Garens oder für 90 Sek. nach
 after manual cooking or 65 sec.
dem manuellen Garen oder nach 65 Sek.
nach dem Speicher-Garen oder nachdem der after memory cooking, or until

Garraum nach dem Konvektions- oder dem the oven cavity has been cooled
Dual-Garen abgekühlt ist. after convection or dual cooking.
During
H. GND
H: Erde
Während
OFF
AUS
des Garens cooking
L L
During H.
H: Erde GND
Während
OFF AUS
des Garens
cooking
(Konvektion)
L L
