Nach Beendigung der Einstellarbeiten an den Riegelschaltern, am Sicherheitsschalter und an der Tür, entweder einzeln oder
alle zusammen, muss folgende Leckprüfung mit einem Mikrowellen-Messgerät durchgeführt werden, um sicherzustellen, dass
die Ergebnisse den Anforderungen der Leistungsnorm für Mikrowellengeräte entsprechen.
ANFORDERUNG
Der Sicherheitsschalter muss eine Mikrowellenleckstrahlung von mehr als 5 mW/cm
weiter von der Außenfläche entfernt) verhindern.

VORBEREITUNG:

Vor der eigentlichen Leckprüfung folgende Schritte durchführen:
1. Sicherstellen, dass das Messgerät einwandfrei gemäß der Bedienungsanleitung funktioniert.
Wichtig:
Es müssen Messgeräte verwendet werden, die den Anforderungen gemäß der Leistungsnorm für Mikrowellen entsprechen.
Empfohlene Messgeräte:
NARDA 8100
NARDA 8200
HOLADAY HI 1500
SIMPSON 380 M
2. Drehteller in den Garraum stellen.
3. Ein Gefäß mit 275 ± 15 ml Wasser mit einer Anfangstemperatur von 20 ± 5°C in die Mitte des Drehtellers stellen. Bei diesem
Gefäß sollte es sich um einen niedrigen 600 ml-Becher mit einem Innendurchmesser von ca. 8,5 cm aus einem elektrisch
nichtleitendem Material, z. B. Glas oder Kunststoff, handeln.
Es ist wichtig, diese Standardlast in den Garraum zu stellen, nicht nur um das Gerät zu schützen, sondern auch um
sicherzustellen, dass eine eventuelle Leckstrahlung genau gemessen wird.
4. Garraumtür schließen, das Mikrowellengerät auf mehrere Minuten einstellen und einschalten. Sollte das Wasser vor
Beendigung der Prüfung den Siedepunkt erreichen, das Wasser durch 275 ml kaltes Wasser ersetzen.
5. Die Prüfspitze langsam (nicht schneller als 2,5 cm/Sek.) entlang der Lücke bewegen.
6. Die Mikrowellenstrahlungsemission sollte im Abstand von 5 cm oder weiter von der Außenfläche des Gerätes gemessen
werden.
mW cm
mW cm

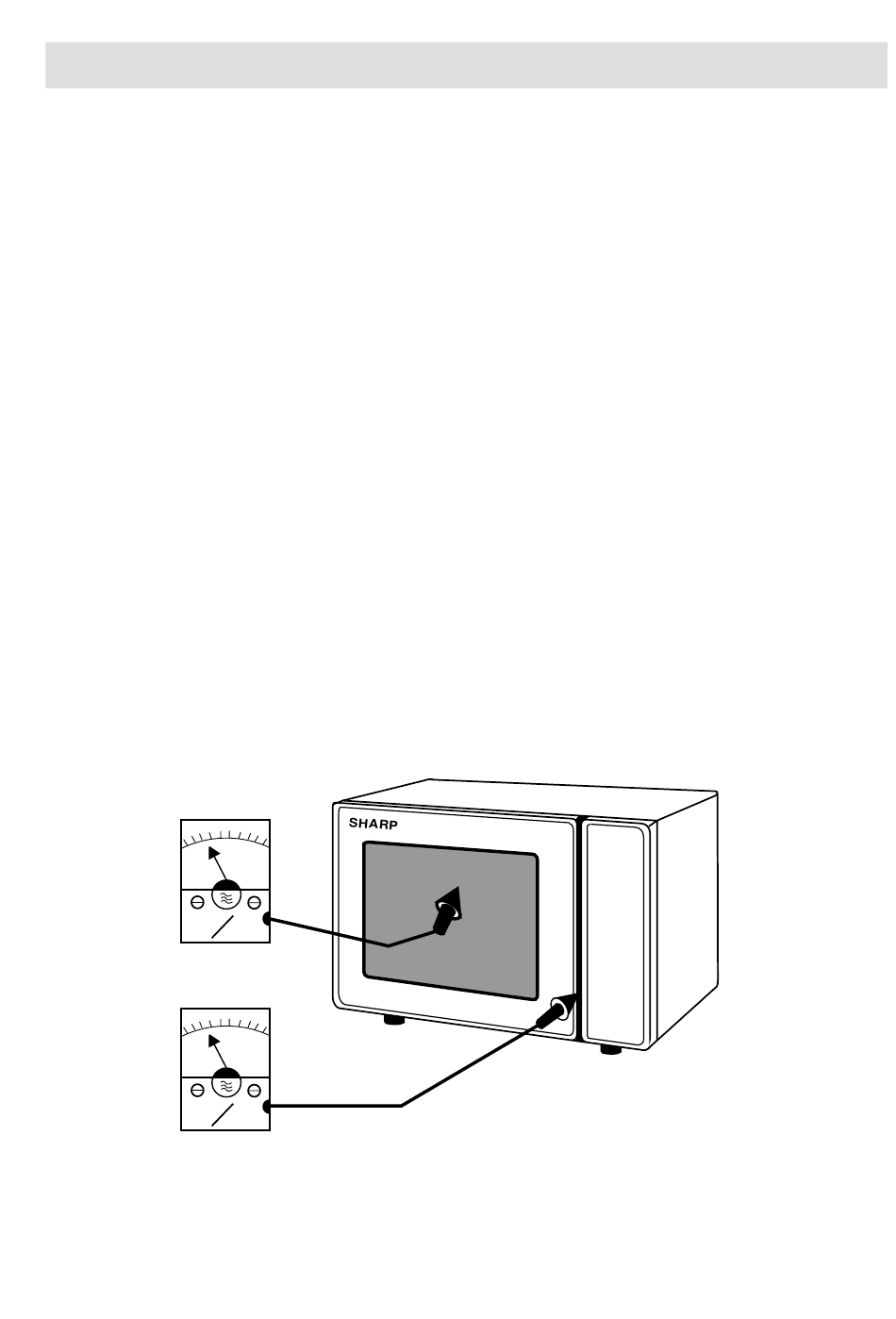

Messung der Mikrowellen-Leckstrahlung im Abstand von 5 cm

MESSUNG DER MIKROWELLENSTRAHLUNG

2
2
R-8730/8740 - 33
2 an jeder Stelle des Gerätes (5 cm oder
