Sharp R-8730 Servicehandbuch Seite 27

1. Vorsichtsmaßnahmen bei der Handhabung von
elektrischen Bauteilen
In diesem Gerät sind CMOS LSI als integrierte Bestandteile
der Stromkreise enthalten. Bei der Handhabung dieser
Teile müssen die folgenden Vorsichtsmaßnahmen
strengstens befolgt werden. CMOS LSI haben extrem
hohe Impedanzen an den Ein- und Ausgangsanschlüssen.
Deshalb werden sie leicht durch die umliegende
Hochspannungsquelle, statische Elektrizität in Kleidung
usw. beeinflusst und werden manchmal nicht vollständig
durch den eingebauten Schutzkreis geschützt.
Zum Schutz der CMOS LSI:
1) Bei der Lagerung und beim Transport die Teile sorgfältig
in Aluminiumfolie einwickeln. Die gedruckten Schaltungen
mit den CMOS LSI ebenfalls in Aluminiumfolie verpacken.

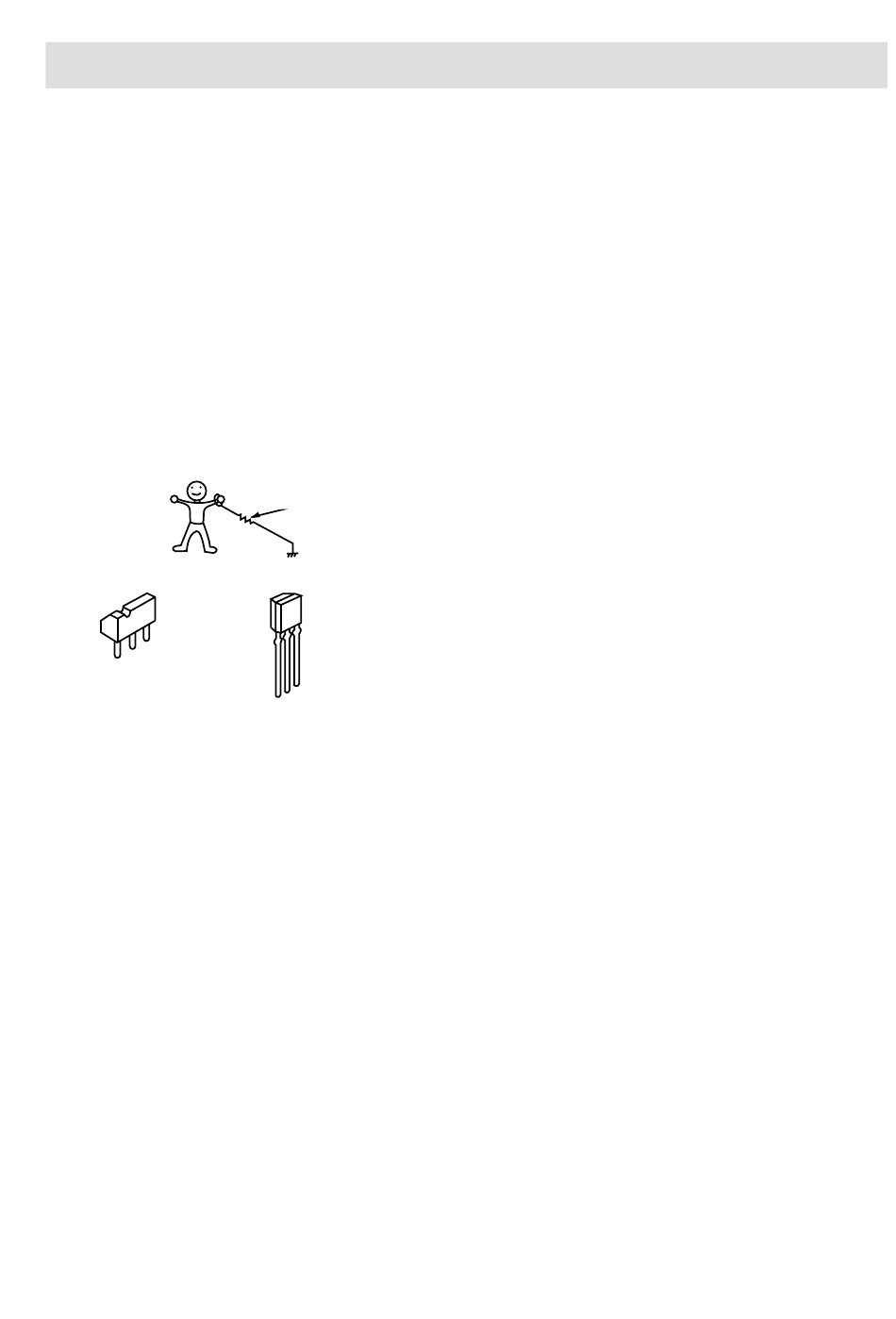

2) Bei Lötarbeiten muss der Techniker, wie in der Abbildung
dargestellt, geerdet werden. Das Lötzinn und den
Arbeitstisch ebenfalls erden.
2. Ansicht der elektronischen Bauteile
B
C
E
Transistor
2SB1238
3. Wartung des Sensortasten-Bedienfeldes
Nachfolgend wird die Wartung des Sensortasten-
Bedienfeldes des Mikrowellenherdes beschrieben, sowie
Vorsichtsmaßnahmen, die bei der Wartung getroffen
werden müssen.
Um die Wartung vorzunehmen, kann die Stromversorgung
zum Sensortasten-Bedienfeld entweder der Stromleitung
des Gerätes selbst oder einer externen Stromquelle
entnommen werden.
(1) Wartung des Sensortasten-Bedienfeldes mit
Stromversorgung vom Gerät selbst:
VORSICHT:
DER LEISTUNGSTRANSFORMATOR DES MIKRO-
WELLENHERDES VERFÜGT NOCH ÜBER GENÜGEND
RESTSPANNUNG, UM WÄHREND DER WARTUNG EINE
GEFAHR DARZUSTELLEN.
Beim Prüfen der Funktion des Sensortasten-Bedienfeldes
muss deshalb das äußere Gehäuse auf das Gerät
gestellt werden, damit der Leistungstransformator nicht
berührt wird. Die Primärwicklung (Anschluss) des
Leistungstransformators kann auch gezogen werden,
um diesen auszuschalten. Das Ende des Anschlusses
muss dann mit Isolierband isoliert werden. Nach der
Wartung sicherstellen, dass die Kabel wieder an den
korrekten Stellen angeklemmt werden.
A. Bei einigen Modellen ist das Netzkabel zwischen
Sensortasten-Bedienfeld und dem Gerät selbst so
kurz, dass diese nicht voneinander getrennt werden
können.
WARTUNG
Ca. 1 MOhm
approx. 1M ohm
Transistor
DTA123ES
C B
DTA143ES
E
DTD143ES
R-8730/8740 - 27
Bei diesen Modellen müssen deshalb alle Steuerungen
des Bedienfeldes (einschließlich der auf die Sensoren
bezogenen) geprüft und repariert werden, während sie
an das Gerät angeschlossen bleiben.
B. Andererseits ist bei einigen Modellen das Netzkabel
zwischen Sensortasten-Bedienfeld und dem Gerät
selbst so lang, dass diese voneinander getrennt
werden können. Bei diesen Modellen können die
Steuerungen des Bedienfeldes geprüft und repariert
werden, während es vom Gerät entfernt wird; in
diesem Fall müssen beide Enden des Türschalters
(auf der gedruckten Schaltung) mit einer
Drahtbrücke kurzgeschlossen werden. Dadurch
wird ein Betriebsstatus erzeugt, welcher dem bei
geschlossener Garraumtür entspricht. Die Sensor-
bezogenen Steuerungen des Bedienfeldes können
dann überprüft werden, wenn ein oder mehrere
Ersatzwiderstände benutzt werden, deren
Widerstand dem dieser Steuerungen entspricht.
(2) Wartung des Sensortasten-Bedienfeldes mit
Stromversorgung einer externen Stromquelle:
Das Sensortasten-Bedienfeld vollständig vom Gerät
abklemmen und beide Enden des Türschalters (auf der
gedruckten Schaltung) kurzschließen. Dadurch wird
ein Betriebsstatus erzeugt, welcher dem bei
geschlossener Garraumtür entspricht. Eine externe
Stromquelle muss an dem Stromeingangsanschluss
des Sensortasten-Bedienfeldes angeschlossen
werden. Dann können die Steuerungen des
Bedienfeldes überprüft und repariert werden und auch
die Sensor-bezogenen Steuerungen des Bedienfeldes
können mit Ersatzwiderständen geprüft werden.
4. Wartungs-Werkzeuge
Werkzeuge, die zur Wartung des Sensortasten-
Bedienfeldes benötigt werden.
1) Lötkolben: 30 W
(Es wird empfohlen, einen Lötkolben mit einem
Erdungsanschluss zu verwenden.)
2) Oszilloskop: Einstrahlig, Frequenzbereich: Gleichstrom -
10 MHz oder höher, neueres Modell.
3) Sonstiges: Handwerkzeug
5. Sonstige Vorsichtsmaßnahmen
1) Um statische Elektrizität zu verhindern, muss die
Aluminiumfolie entfernt werden, bevor die Stromquelle
zum Bedienfeld eingeschaltet wird.
2) Der Anschluss der Tasteneinheit so an die Steuereinheit
anschließen, dass die Kabel nicht verdreht werden.
3) Nach Entfernen der Aluminiumfolie muss besonders
darauf geachtet werden, dass auf die Ein- und
Ausgangsanschlüsse keine ungewöhnliche Spannung
durch statische Elektrizität gelegt wird.
4) Anschlüsse, Elektrolytkondensatoren usw. an die
gedruckte Schaltung anschließen und sicherstellen,
dass alle Anschlüsse fest sind.
5) Wo hohe Präzision verlangt wird, sicherstellen, dass
die angegebenen Teile benutzt werden.
