TÜRÖFFNUNGSMECHANISMUS
Die Tür kann durch Drücken der Öffnen-Taste
geöffnet werden.
RIEGELHAKEN LATCH HOOK
TÜR
DOOR
LATCH
RIEGELKÖPFE
HEADS
DOOR OPEN BUTTON
TÜRÖFFNUNGSTASTE

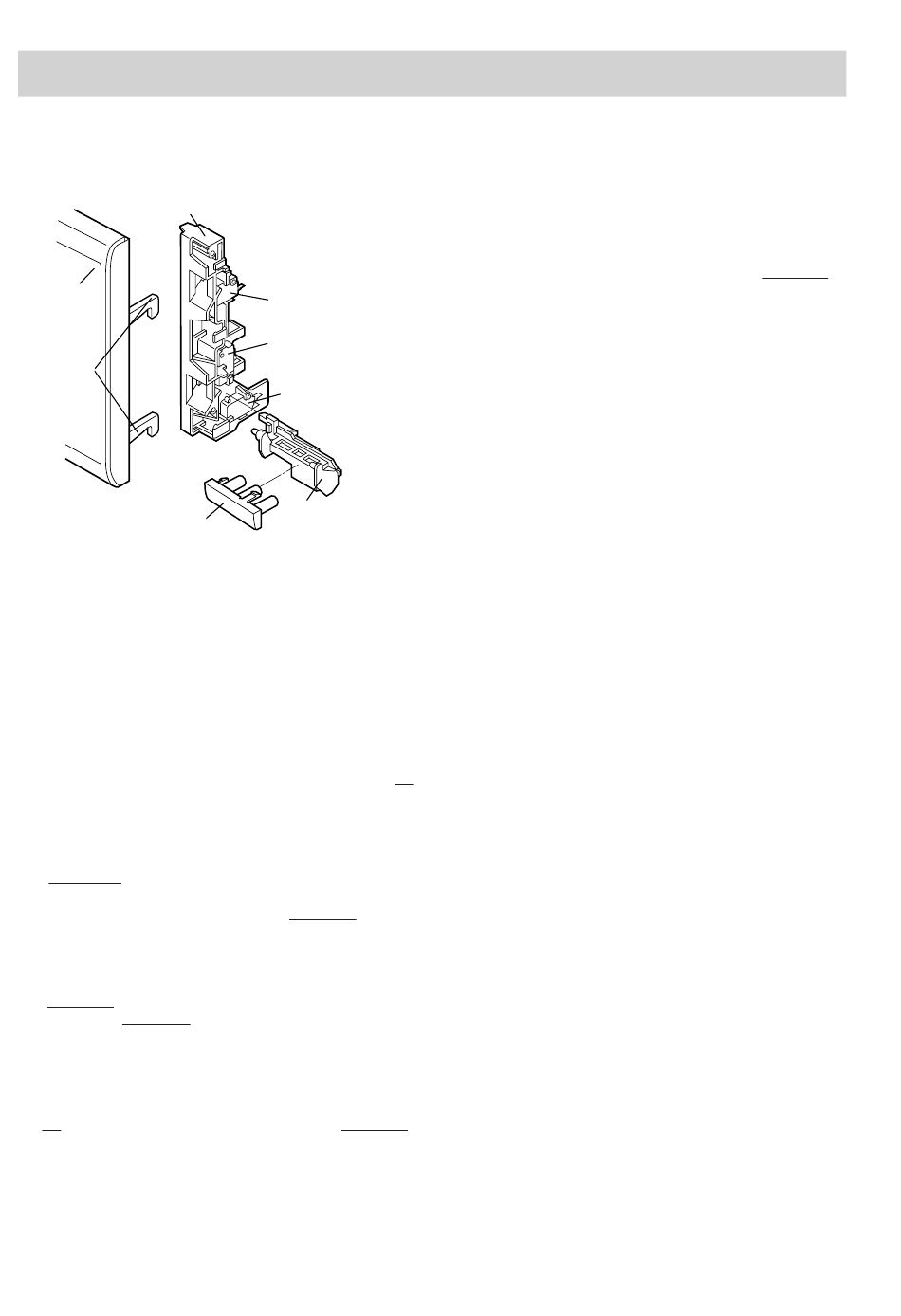

Abbildung D-1 Türöffnungsmechanismus
ÜBERWACHTER RIEGELSCHALTER (SW1) UND
STOPPSCHALTER (SW3)
Wenn die Garraumtür geschlossen wird, müssen die
Kontakte (COM-NO) schließen.
SICHERHEITSSCHALTER (SW2)
Der Sicherheitsschalter wird durch den Riegelkopf an der
Tür aktiviert (die Kontakte sind geöffnet), wenn die Tür
geschlossen wird. Der Schalter dient dazu, das Gerät
nicht funktionsbereit zu halten, indem die Sicherung F1
durchbrennt, wenn die Kontakte des 1. Riegelschalters
nicht öffnen, wenn die Tür geöffnet wird.
Funktion
1. Wenn die Tür geöffnet wird, schließen die Kontakte
(COM-NC) des
eingeschaltetem Gerät), da sie normalerweise
geschlossen sind und die Kontakte (COM-NO) öffnen.
Zu diesem Zeitpunkt ist der Riegelschalter
ausgeschaltet (Kontakte offen), da sie normalerweise
offene Kontaktschalter darstellen.
2. Wenn die Tür geschlossen wird, werden die Kontakte
(COM-NC) des Sicherheitsschalters geöffnet und die
Kontakte (COM-NO) des Stoppschalters werden
geschlossen. Dann schließen die Kontakte des
Riegelschalters. (Beim Öffnen der Tür funktionieren
diese Schalter umgekehrt.)
3. Wenn die Tür geöffnet wird und die Kontakte des
Riegelschalters öffnen sich nicht, brennt die Sicherung
F1 gleich nach Schließen der Kontakte (COM-NC)
des Sicherheitsschalters durch.
VORSICHT: VOR DEM AUSWECHSELN EINER
DURCHGEBRANNTEN SICHERUNG F1
ERST DEN RIEGELSCHALTER, DEN
SICHERHEITSSCHALTER UND DEN
SICHERHEITSWIDERSTAND
KORREKTE FUNKTION ÜBERPRÜFEN.
(SIEHE KAPITEL "PRÜFVERFAHREN".)

FUNKTION WICHTIGER BAUTEILE

SW1: ÜBERWACHTER
SW1: MONITORED
RIEGELSCHALTER
LATCH SWITCH
SW2: MONITOR
SW2:
SICHERHEITSSCHALTER
SWITCH
SW3:
SW3: LATCH
RIEGELSCHALTER
SWITCH
OPEN LEVER
ÖFFNUNGSHEBEL
Sicherheitsschalters
SICHERUNG F1
1. Wenn der Kabelbaum oder die elektrischen Bauteile
kurzgeschlossen werden, brennt diese Sicherung
durch, um einen elektrischen Schlag oder einen Brand
zu verhindern.
2. Die Sicherung brennt auch durch, wenn der über-
wachte Riegelschalter bei geöffneter Garraumtür
geschlossen bleibt und wenn die Kontakte (COM-NC)
des Sicherheitsschalters schließen.
3. Die Sicherung brennt auch durch, wenn der HS-
Gleichrichter, HS-Kabelbaum, HS-Kondensator, das
Magnetron oder die Sekundärwicklung des HS-Trans-
formators kurzgeschlossen wird.
STROMUNTERBRECHER 145
Der Stromunterbrecher schützt den Herd beim Grillen
oder Kombi-Garen vor überhöhter Temperatur. Wenn
die Temperatur mehr als 145°C beträgt, da der
Gebläsemotor unterbrochen wurde, der Lufteinlasskanal
blockiert oder die Ventilationsöffnungen versperrt sind,
öffnet sich der Stromunterbrecher und schaltet alle
elektrischen Bauteile aus. Der defekte Stromunterbrecher
muss durch einen neuen ausgetauscht werden.
GRILL-HEIZELEMENT
Das Grill-Heizelement befindet sich oben im Garraum
und grillt die Speisen knusprig braun.
ENTSTÖRFILTER
Der Entstörfilter verhindert die Einwirkung von Störungen
durch Radiofrequenzen auf die Spannungsschaltkreise.
DREHTELLERMOTOR
Der Drehtellermotor treibt den Drehtellerrollenträger an
und dreht so den Drehteller.
GEBLÄSEMOTOR
Der Gebläsemotor treibt einen Propeller an, der kühle
(bei
Luft ansaugt. Diese wird zur Kühlung des Magnetrons
durch die Kühllamelle um das Magnetron geleitet. Diese
Luft wird danach in den Garraum geleitet, um die
Kochdämpfe zu beseitigen. Sie entweicht durch die
Auslassöffnungen in der Garraum-Rückwand.
AUF
R-605 - 8
°
C (HERD)
