VERFAHRENS-
BUCHSTABE
L PRÜFUNG DES SENSORTASTEN-BEDIENFELDES
Das Sensortasten-Bedienfeld besteht aus Schaltkreisen einschließlich Halbleitern wie z.B. LSI, ICs usw.
Deshalb kann eine Wartung nicht wie bei herkömmlichen Mikrowellengeräten nur mit einem Voltmeter und
Ohmmeter durchgeführt werden.
In diesem Servicehandbuch ist das Sensortasten-Bedienfeld in zwei Einheiten unterteilt: Steuereinheit
und Tasteneinheit; die Fehlersuche durch einen Austausch der Einheit wird entsprechend den angegebenen
Symptomen beschrieben.
1. Tasteneinheit Hinweis: Vor dem Austausch den Anschluss der Bänder der Tasteneinheit prüfen.
Die folgenden Symptome zeigen ein defektes Tastenfeld an. Tauschen Sie das Tastenfeld aus.
a) Beim Berühren der Tastenfelder erzeugt ein bestimmtes Feld kein Signal.
b) Beim Berühren eines Ziffernfeldes werden zwei oder mehr Ziffern angezeigt.
c) Beim Berühren der Tastenfelder erzeugt ein Feld manchmal kein Signal.
2. Bedienfeld:
Die folgenden Symptome zeigen ein defektes Bedienfeld an. Vor dem Austausch der Steuereinheit
ist eine Prüfung der Tasten-Einheit (Prüfbuchstabe M) durchzuführen, um sicherzustellen, dass die
Steuereinheit nicht defekt ist.
2-1 In Verbindung mit den Tastenfeldern:
a) Beim Berühren der Tastenfelder erzeugt eine bestimmte Tastengruppe kein Signal.
b) Beim Berühren der Tastenfelder erzeugt kein Feld ein Signal.
2-2 In Verbindung mit den Anzeigen:
a) Bei einer bestimmten Stelle leuchten alle oder einige Segmente nicht auf.
b) Bei einer bestimmten Stelle ist die Helligkeit sehr gering.
c) Nur eine Anzeige leuchtet nicht.
d) Die entsprechenden Segmente aller Stellen leuchten nicht auf oder leuchten ständig.
e) Die falsche Ziffer erscheint.
f) Eine bestimmte Gruppe von Anzeigen leuchtet nicht.
g) Die Ziffern aller Stellen flackern.
2-3 Andere mögliche Störungen, die durch eine defekte Steuereinheit verursacht werden:
a) Die Klingel ertönt nicht oder klingelt ständig.
b) Die Uhr funktioniert nicht korrekt.
c) Garen ist nicht möglich.
d) Es wird keine richtige Temperaturmessung erzielt.
M PRÜFUNG DES TASTENFELDES
Erlischt das Display nicht, wenn die STOPP-Taste berührt wird, ist zuerst sicherzustellen, dass
das Flachband einen guten Kontakt hat, dass der Türschalter (Stoppschalter) korrekt funktioniert,
dass die Kontakte geschlossen sind, wenn die Tür geschlossen ist, und öffnen, wenn die Tür
geöffnet wird. Funktioniert der Türschalter (Stoppschalter) korrekt, ist das Flachbandkabel
zwischen Tasteneinheit und Steuereinheit abzuziehen und sicherzustellen, dass der Türschalter
geschlossen ist (entweder die Tür schließen oder den Türschalter-Steckverbinder kurzschließen).

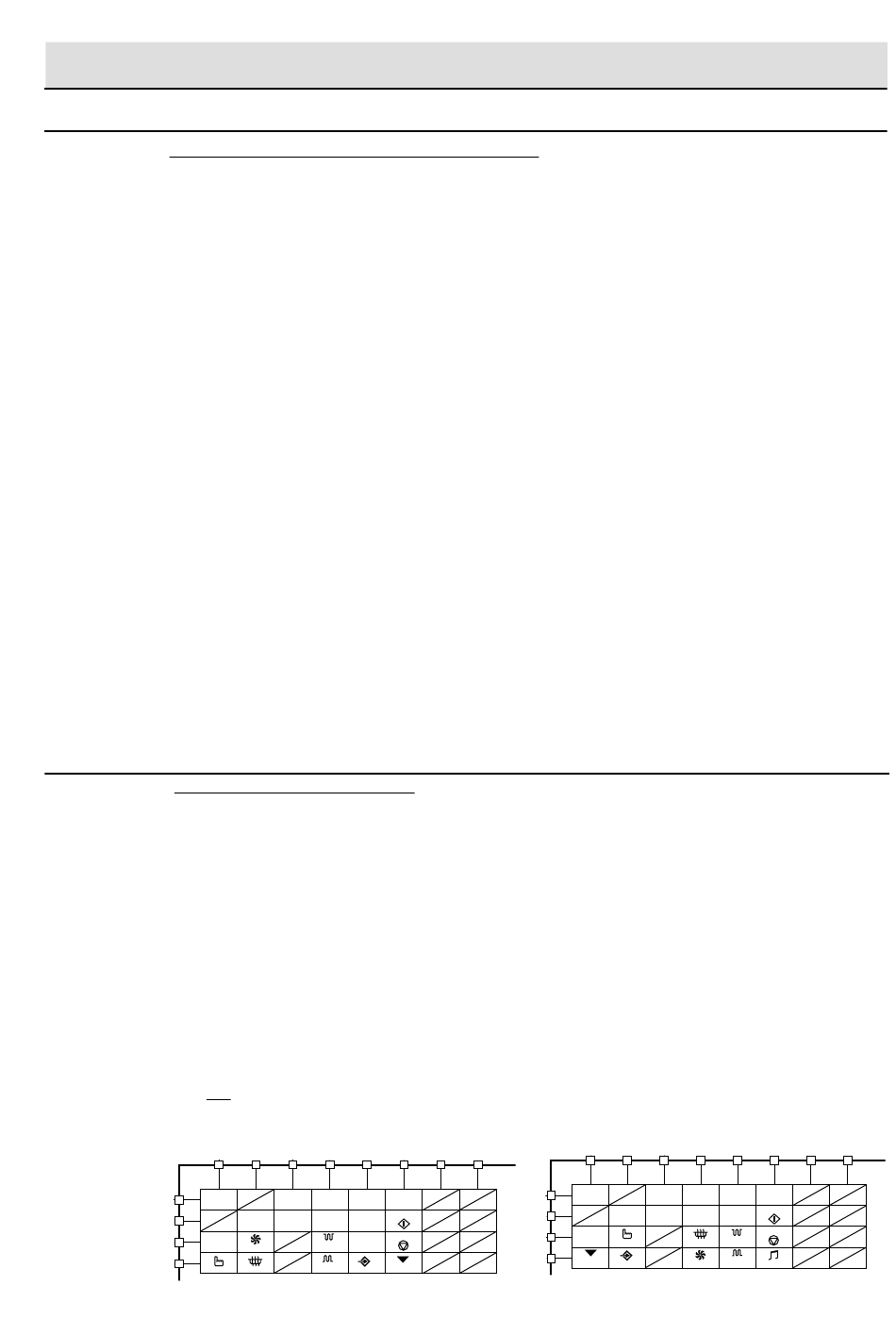

Die Matrize der Tasteneinheit am Bedienfeld verwenden und eine Drahtbrücke zwischen den
Pins anschließen, welche dem Kontakt des STOPP-Feldes entsprechen. Löscht die Steuereinheit
das Display und ertönt ein akustisches Signal, ist die Tasteneinheit defekt und muss
ausgetauscht werden. Antwortet die Steuereinheit nicht, ist diese defekt und muss ausgetauscht
werden. Antwortet ein bestimmtes Feld nicht, kann die oben genannte Methode angewendet
werden (nach Löschen der Steuereinheit) um zu bestimmen, ob die Steuereinheit oder das
Tastenfeld defekt ist.
DIE 4W-PUNKTE PRÜFEN.
R-8730
G5
G4
G3
G2
G1
MANUAL
PRÜFVERFAHREN
BAUTEIL-PRÜFUNG
G6 G7 G8 G9
2 5 7 9
3 4 6 8
+1
1
TOP
MINUTE
CONVECTION GRILL
BOTTOM
MICROWAVE GRILL MEMORY
R-8740
G12
G10 G11
4
0
3
START
2
STOP
1
TIME
REDUCE
R-8730/8740 - 19
5 6 7 8 9
2 5 7 9
3 4 6 8
1
TOP
MANUAL MICROWAVE
GRILL
TIME BOTTOM
REDUCE CONVECTION GRILL
MEMORY
10 11 12
0
START
STOP
SOUND
