TÜRÖFFNUNGS-MECHANISMUS
Die Tür kann durch Ziehen an der Tür geöffnet werden.
Tür

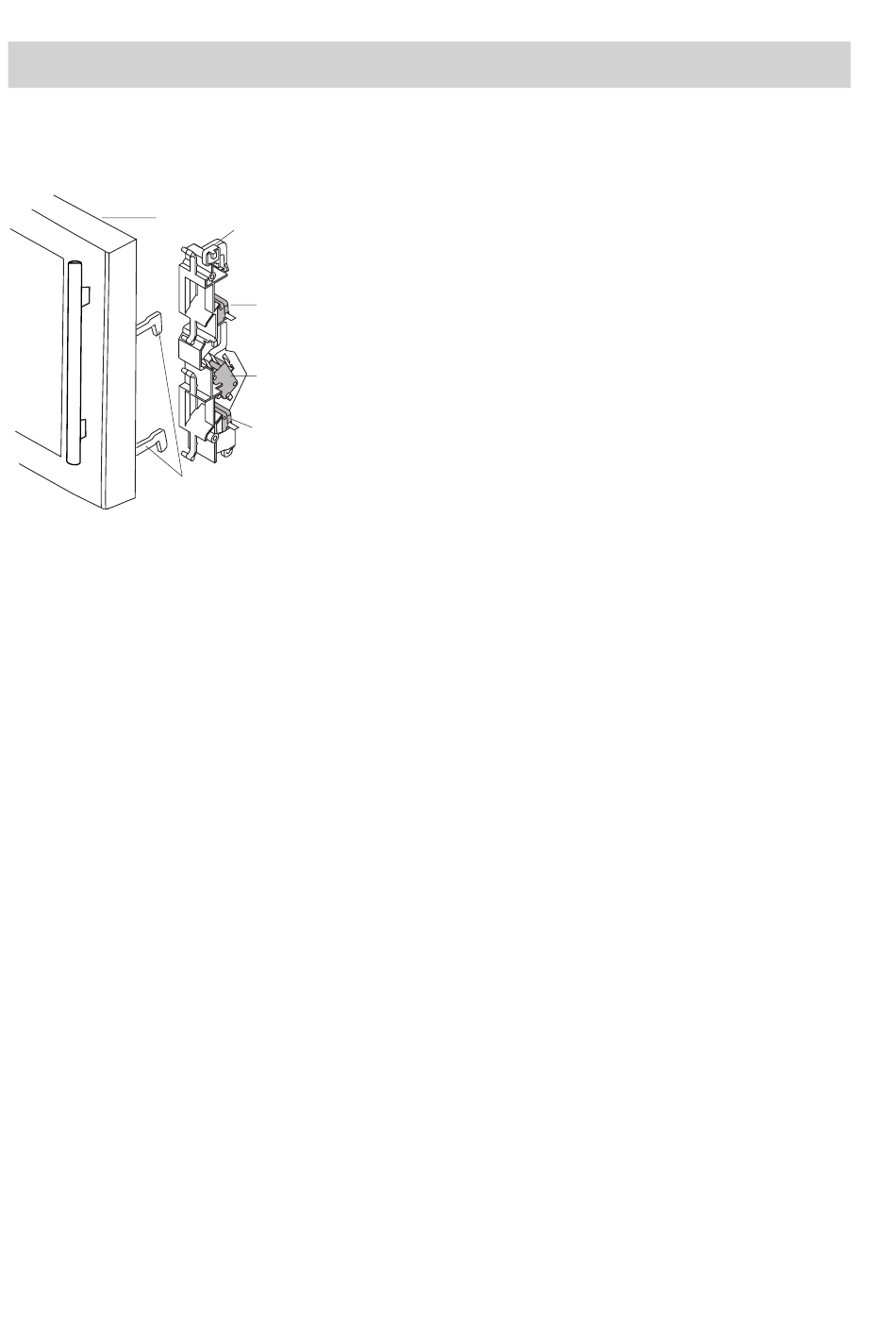

Abbildung D-1. Türöffnungs-Mechanismus
ÜBERWACHTER RIEGELSCHALTER (SW1)
1. Wenn die Garraumtür geschlossen wird, müssen sich
die Kontakte (COM-NO) schließen.
2. Wenn die Garraumtür geöffnet wird, müssen sich die
Kontakte (COM-NO) öffnen.
ÜBERWACHUNGSSCHALTER (SW2)
1. Wenn die Garraumtür geschlossen wird, müssen sich
die Kontakte (COM-NC) öffnen.
2. Wenn die Garraumtür geöffnet wird, müssen sich die
Kontakte (COM-NC) schließen.
3. Wenn die Tür geöffnet wird und die Kontakte (COM-NO)
des überwachten Riegelschalters (SW1) öffnen sich
nicht, brennt die Sicherung F8A gleichzeitig mit Schließen
der Kontakte (COM-NC) des Überwachungsschalters
(SW2) durch.
STOPPSCHALTER (SW3)
1. Wenn die Garraumtür geschlossen wird, müssen sich
die Kontakte (COM-NO) schließen.
2. Wenn die Garraumtür geöffnet wird, müssen sich die
Kontakte (COM-NO) öffnen.
VORSICHT: VOR DEM AUSTAUSCH DER SICHERUNG
(F1) DEN ÜBERWACHTEN RIEGELSCHAL-
TER (SW1) UND DEN ÜBERWACHUNGS-
SCHALTER (SW2) AUF EINWANDFREIE
FUNKTION PRÜFEN. (SIEHE ABSCHNITT
"PRÜFVERFAHREN".)

FUNKTION WICHTIGER BAUTEILE

Riegelhaken
SW3: Stoppschalter
SW2:
Überwachungsschalter
SW1: Überwachter
Riegelschalter
Riegelköpfe
R-21FBST/R-22FBST - 8
SICHERUNG F1
1. Die Sicherung F1 brennt auch dann durch, wenn der
HS-Gleichrichter, der HS-Kabelbaum oder der HS-
Kondensator, das Magnetron oder die Sekundärspule
des Leistungstransformators kurzgeschlossen wird.
2. Wenn der Kabelbaum oder die elektrischen Bauteile
kurzgeschlossen werden, brennt die Sicherung F1 durch,
um einen elektrischen Schlag oder einen Brand zu
verhindern.
STROMUNTERBRECHER 125
Der Stromunterbrecher befindet sich an der Oberseite des
Garraumes und dient der Vorbeugung von Schäden am
Ofen, die entstehen, wenn Gargut entweder durch
Überhitzung wegen falscher Einstellung der Garzeit oder
aufgrund eines Fehlers in der Steuerungseinheit Feuer
fängt. Im normalen Betrieb bleibt der Stromunterbrecher
geschlossen. Wenn jedoch im Garraum abnormal hohe
Temperaturen erreicht werden, öffnet sich der Strom-
unterbrecher bei 125 °C, und das Gerät wird ausgeschaltet.
Ein defekter Stromunterbrecher sollte durch einen neuen
ausgetauscht werden.
STROMUNTERBRECHER 125
Dieser Stromunterbrecher schützt das Magnetron vor
Überhitzung.
Wenn die Temperatur über 125
bläsemotor unterbrochen ist oder die Lüftungsöffnungen
blockiert sind, öffnet sich die Thermosicherung TC02, die
Versorgungsspannung an den Hochspannungstrans-
formator wird unterbrochen und das Magnetron MG schaltet
sich aus. Ein defekter Stromunterbrecher sollte durch einen
neuen ausgetauscht werden.
DREHTELLERMOTOR
Der Drehtellermotor treibt den Drehtellerträger an und dreht
so den Drehteller.
GEBLÄSEMOTOR
Der Gebläsemotor treibt einen Propeller an, der kühle Luft
ansaugt. Diese wird zur Kühlung des Magnetrons durch die
Kühllamelle um das Magnetron geleitet. Diese Luft strömt
durch den Garraum, um Dämpfe und Schwaden zu
entfernen, die von den erwärmten Speisen aufsteigen, und
wird dann durch die Lüftungsöffnungen auf der Rückseite
des Garraums ausgeblasen.
ENTSTÖRFILTER
Der Entstörfilter verhindert die Einwirkung von Störungen
durch Funkfrequenzen auf den Spannungsschaltkreis.
°
C TC01 (HERD)
°
C TC02 (MG)
°C
ansteigt, weil der Ge-
