Funktion Wichtiger Bauteile - Sharp R-875 Servicehandbuch

TÜRÖFFNUNGSMECHANISMUS
Die Tür kann durch Ziehen geöffnet werden. Wenn am Griff gezo-
gen wird, wird der Riegelkopf geschoben, nach oben bewegt und
vom Riegelhaken freigegeben; jetzt kann die Tür geöffnet werden.
SW1: Überwachter
Riegelschalter

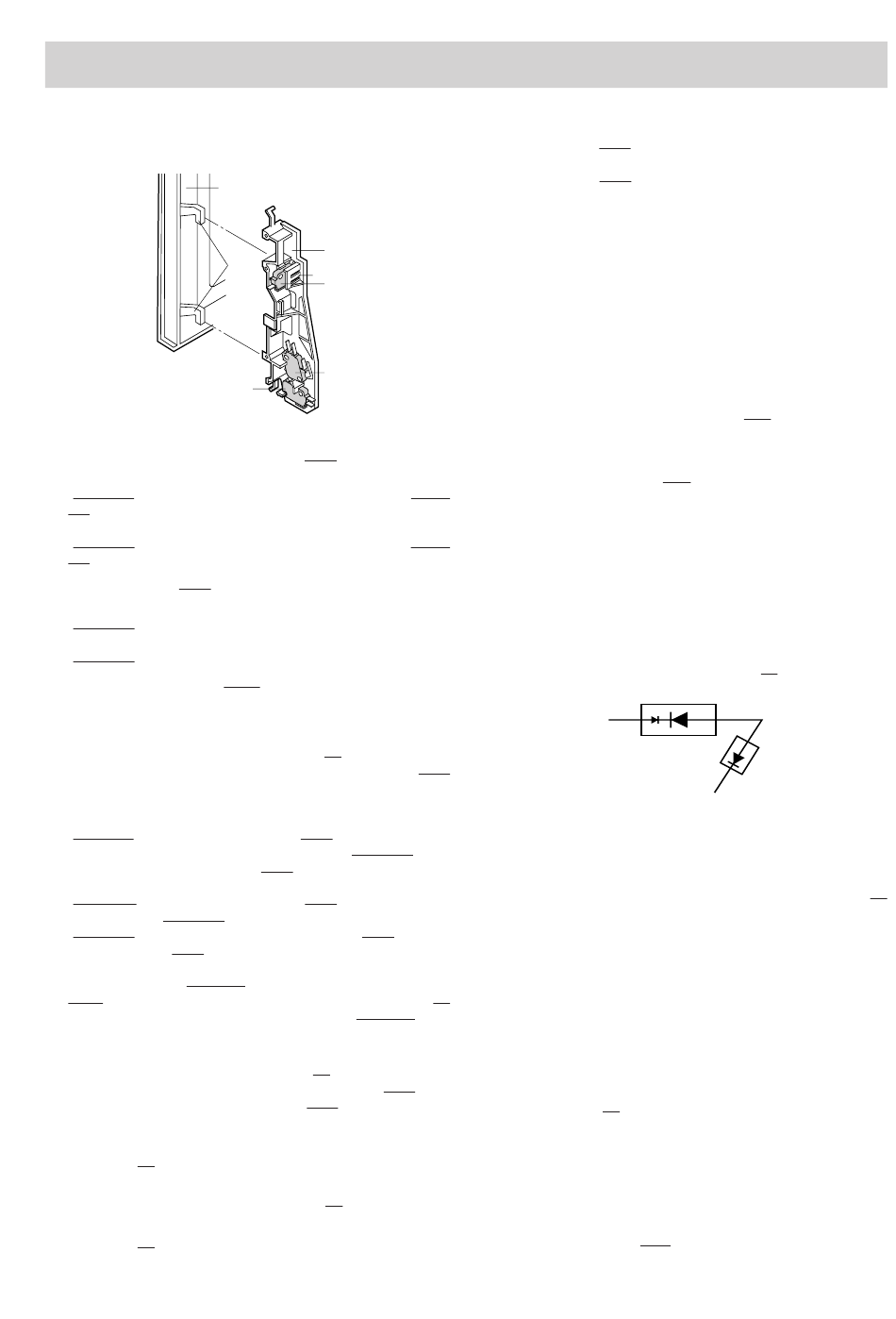

Abbildung D-1. Türöffnungsmechanismus
ÜBERWACHTER RIEGELSCHALTER SW1
1. Wenn die Garraumtür geschlossen wird, müssen die Kontakte
(COM-NO) des Schalters schließen. Und die Kontakte (COM-
NC) müssen öffnen.
2. Wenn die Garraumtür geöffnet ist, müssen die Kontakte
(COM-NO) des Schalters geöffnet und die Kontakte (COM-
NC) geschlossen sein.
STOPPSCHALTER SW2
1. Wenn die Garraumtür geschlossen wird, müssen die Kontakte
(COM-NO) des Schalters schließen.
2. Wenn die Garraumtür geöffnet wird, müssen die Kontakte
(COM-NO) des Schalters öffnen.
SICHERHEITSSCHALTER SW3
Der Sicherheitsschalter wird durch den unteren Riegelkopf an der
Tür aktiviert (und die Kontakte werden geöffnet), wenn die Tür
geschlossen wird. Der Schalter dient dazu, das Gerät nicht
funktionsbereit zu halten, indem die Sicherung F2 F8A durchbrennt,
wenn sich die Kontakte des überwachten Riegelschalters SW1
bei Öffnen der Tür nicht öffnen.
Funktion
1. Wenn die Garraumtür geöffnet ist, müssen die Kontakte
(COM-NC) des Sicherheitsschalters SW3 geschlossen sein.
Zu diesem Zeitpunkt sind die Kontakte (COM-NO) des
überwachten Riegelschalters SW1 geöffnet.
2. Wenn die Garraumtür geschlossen wird, müssen die Kontakte
(COM-NC ) des Sicherheitsschalters SW3 geöffnet sein und
die Kontakte (COM-NO). Danach schließen die Kontakte
(COM-NO) des überwachten Riegelschalters SW1 und des
Stoppschalters SW2. (Beim Öffnen der Tür funktionieren
diese Schalter umgekehrt.)
3. Wenn die Kontakte (COM-NO) des überwachten Riegelschalters
SW1 bei Öffnen der Tür nicht öffnen, brennt die Sicherung F2
(F8A) sofort nach Schließen der Kontakte (COM-NC) des
Sicherheitsschalters durch.
VORSICHT: VOR DEM AUSWECHSELN EINER DURCHGE-
BRANNTEN SICHERUNG F2 F8A, ERST DEN
ÜBERWACHTEN RIEGELSCHALTER SW1 UND
SICHERHEITSSCHALTER SW3 AUF KORREKTE
FUNKTION ÜBERPRÜFEN. (SIEHE KAPITEL
"PRÜFVERFAHREN").
SICHERUNG F1 20 A 250 V
Wenn der Kabelbaum oder die elektrischen Bauteile kurzge-
schlossen werden, brennt diese Sicherung F1 durch, um einen
elektrischen Schlag oder einen Brand zu verhindern.
SICHERUNG F2 F8A 250 V
1. Wenn der Kabelbaum oder die elektrischen Bauteile
kurzgeschlossen werden, brennt diese Sicherung durch, um
einen elektrischen Schlag oder einen Brand zu verhindern.

FUNKTION WICHTIGER BAUTEILE

Tür
Riegelhaken
Riegel-
köpfe
Haltezunge
SW2: Stoppschalter
SW3: Sicherheitsschalter
2. Die Sicherung brennt auch durch, wenn der überwachte
Riegelschalter SW1 geschlossen bleibt, wenn die Garraumtür
geöffnet wird und wenn der Kontakt (COM-NC) des Sicher-
heitsschalters SW3 geschlossen wird.
3. Die Sicherung brennt auch durch, wenn der asymmetrische
Gleichrichter, HS-Gleichrichter, HS-Kabelbaum, HS-Konden-
sator, das Magnetron oder die Sekundärwicklung des HS-
Transformators kurzgeschlossen wird.
TC-TRANSFORMATOR
Der TC-Transformator wandelt für den Betrieb der Steuereinheit
Wechselstrom-Netzspannung in Niederspannung um.
STROMUNTERBRECHER TC1 125
Dieser Stromunterbrecher schützt das Magnetron vor Überhitzung.
Wenn die Temperatur mehr als 125°C beträgt, da der Gebläse-
motor unterbrochen wurde oder die Ventilationsöffnungen versperrt
sind, öffnet sich der Stromunterbrecher TC1 und schaltet den
Herd aus. Ein defekter Stromunterbrecher muss durch einen
neuen ersetzt werden.
STROMUNTERBRECHER TC2 145
Dieser Stromunterbrecher schützt den Herd von Überhitzung oder
Feuer im Garraum. Wenn die Temperatur über 145°C ansteigt, wird
der Stromunterbrecher geöffnet und der Herd ausgeschaltet. Wenn
sich der Herd von selbst wieder auf Betriebstemperatur von 115°C
abkühlt, schließen sich die Kontakte des Stromunterbrechers wieder.
ASYMMETRISCHER GLEICHRICHTER
Beim asymmetrischen Gleichrichter handelt es sich um einen
monolytischen Festkörper, der verhindert, dass Strom in beide
Richtungen fließt. Er verhindert ebenso einen Temperaturanstieg
des HS-Transformators, indem die Sicherung F2 F8A durchbrennt,
wenn der Hochspannungsgleichrichter kurzgeschlossen wird.
Die nominale Spitzensperrspannung von D1 (asymmetrischer
Gleichrichter) beträgt 6 KV. Die nominale Spitzensperrspannung
von D2 (asymmetrischer Gleichrichter) beträgt 1,7 KV. D1 und
D2 des asymmetrischen Gleichrichters (Hochspannungsgleich-
richter) werden kurzgeschlossen, wenn die jeweilige Spitzensperr-
spannung überschritten wird. (Durchbrennen der Sicherung F2
F8A).
1. Der Hochspannungsgleichrichter wird bei beliebigen Störun-
gen während des Mikrowellen-Garens oder dualen Garens
kurzgeschlossen.
2. Die Spitzensperrspannung von D2 im Gleichrichter übersteigt
die nominale Spitzensperrspannung von 1,7 KV in der Span-
nungsverdopplerschaltung.
3. D2 im Gleichrichter wird kurzgeschlossen.
4. Große elektrische Ströme fließen durch die Hochspannungs-
wicklung des HS-Transformators.
5. Große elektrische Ströme über 8 A fließen durch die Primär-
wicklung des HS-Transformators.
6. Die Sicherung F2 F8A brennt aufgrund großer elektrischer
Ströme durch.
7. Der HS-Transformator wird vom Netz getrennt.
ENTSTÖRFILTER
Der Entstörfilter verhindert die Einwirkung von Störungen durch
Radiofrequenzen auf die Spannungsschaltkreise.
DREHTELLERMOTOR TTM
Der Drehtellermotor treibt den Drehteller an.
R-875/885 -
11
°
C (MG)
°
C (HERD)
D2 D1
ASYMMETRISCHER
GLEICHRICHTER
HOCHSPANNUNGSGLEICHRICHTER
