TÜRÖFFNUNGSMECHANISMUS
1. Es wird am Türöffnungshebel gezogen.
2. Der obere Riegelkopf wird durch den gekoppelten
Türöffnungshebel angehoben.
3. Der Kopfhebel wird durch den Türöffnungshebel angehoben.
4. Der Kniehebel wird durch den Kopfhebel angehoben.
5. Der untere Riegelkopf wird durch den Kniehebel angehoben.
6. Jetzt werden beide Riegelköpfe so angehoben, daß sie vom
Riegelhaken freigegeben werden können.
7. Jetzt kann die Tür geöffnet werden.
Riegelköpfe
Türöffnungshebel
Kniehebel
Kopfhebel
Riegelköpfe

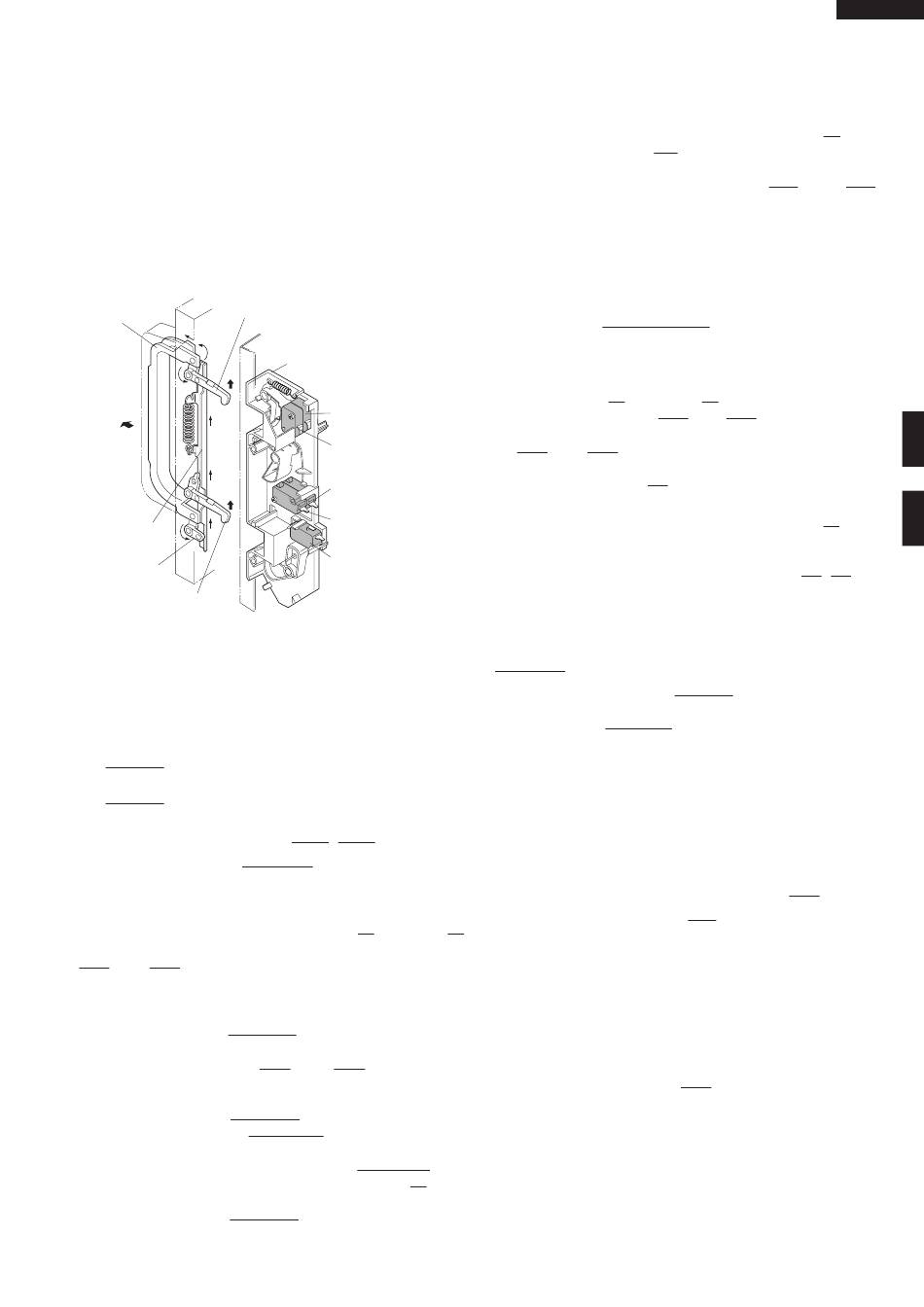

Abbildung D-1. Türöffnungsmechanismus
TÜRRIEGELSCHALTER SW1,
TÜRRIEGELSCHALTER SW2 UND
STOPPSCHALTER SW5
1. Wenn die Garraumtür geschlossen wird, müssen die Kontakte
(COM-NO) aller Schalter schließen.
2. Wenn die Garraumtür geöffnet wird, müssen die Kon-takte
(COM-NO) aller Schalter öffnen.
SICHERHEITSSCHALTER SW3, SW4
Der Sicherheitsschalters SW3+SW4 wird durch den oberen
Riegelkopf und dem Schalthebel A aktiviert (und die Kontakte
werden geöffnet), wenn die Tür geschlossen wird. Der
Sicherheitsschalter SW3 (oder SW4) dient dazu, das Gerät nicht
funktionsbereit zu halten, indem die Sicherung F1 F10A (oder F2
F10A) durchbrennt, wenn sich die Kontakte des Türriegelschalter
SW1 (oder SW2) nicht öffnen, wenn die Tür geöffnet wird
Funktion
1. Wenn die Tür geöffnet wird, schließen die Kontakte des
Sicherheitsschalters SW3+SW4 (zum EINSCHALT-Status),
da sie normalerweise geschlossen sind. Zu diesem Zeitpunkt
ist der Türriegelschalter SW1 (oder SW2) ausgeschaltet
(Kontakte offen), da sie normalerweise geöffnet sind.
2. Wenn die Tür geschlossen wird, werden die Kontakte des
Sicherheitsschalters SW3+SW4 geöffnet und die Kontakte
des Türriegelschalters SW1+ SW2 werden geschlossen.
(Bei Öffnen der Tür arbeitet jeder dieser Schalter umgekehrt.
3. Wenn die Kontakte des Türriegelschalter SW1+ SW2 beim
Öffnen der Tür nicht öffnen, brennt die Sicherung F1 F10A
(oder F2 F10A) gleichzeitig mit Schließen der Kontakte des
Sicherheitsschalters SW3+SW4 durch.

FUNKTION WICHTIGER BAUTEILE

Riegelhaken
SW4: Sicherheitsschalter
SW3: Sicherheitsschalter
SW2: T riegelschalter
ü
SW1: T riegelschalter
ü
SW5: Stoppschalter
VORSICHT: V O R D E M
DURCHGEBRANNTEN SICHERUNG F1 F10A
( O D E R
TÜRRIEGELSCHALTER SW1 (ODER SW2), AND
DEN SICHERHEITSSCHALTER SW3 (ODER SW4)
AUF KORREKTE FUNKTION ÜBERPRÜFEN.
(SIEHE KAPITEL "PRÜFVERFAHREN").
ENTSTÖRFILTER
Der Entstörfilter verhindert die Einwirkung von Störungen durch
Radiofrequenzen auf die Spannungsschaltkreise.
SICHERUNG F1, F2 (F10A)
1. Wenn der Kabelbaum oder die elektrischen Bauteile
kurzgeschlossen werden, brennt diese Sicherung durch, um
einen elektrischen Schlag oder einen Brand zu verhindern.
2. Die Sicherung F1 F10A (oder F2 F10A) brennt auch durch,
wenn Türriegelschalter SW1 (oder SW2) geschlossen bleibt,
wenn die Garraumtür geöffnet und des Sicherheitsschalter
SW3 (oder SW4) geschlossen wird.
SCHWACHPUNKT F3
Wenn der Kabelbaum oder die elektrischen Bauteile
kurzgeschlossen werden, brennt dieser Schwachpunkt F3 durch,
um einen elektrischen Schlag oder einen Brand zu verhindern.
HOCHSPANNUNGSSICHERUNG(EN) F4, F5
Die HS-Sicherung brennt durch, wenn der HS-Gleichrichter oder
das Magnetron kurzgeschlossen werden.
MAGNETRON-TEMPERATURSICHERUNGEN
TF1, TF2
Die Temperatursicherungen TF1, TF2 befinden sich oben auf
dem oberen und unteren Hohlleiter und vermeidet Schäden an
den Magnetronen MG1, MG2. Wenn aufgrund eines Defekts am
Gebläsemotor, verstopften Luftkanälen oder blockierten
Lufteinlasses, usw. Üerhitzung im Rohr entsteht, wird der
Stromkreis zu den Magnetronen unterbrochen. Im normalen
Betrieb bleiben die Temperatursicherungen geschlossen. Wenn
jedoch in den Magnetronen abnormal hohe Temperaturen erzeugt
werden, öffnen sich die Temperatursicherungen bei 150°C, und
die Mikrowellenenergie wird abgeschaltet. Defekte
Temperatursicherungen müssen durch neue ersetzt werden.
ABLUFTTEMPERATURSICHERUNG TF3
Die Temperatursicherung TF3 befindet sich auf der
Auslaßkanalseite und verhindert Feuerschäden am Gerät. Wenn
die Speisen aufgrund eines Fehlers in der Garzeit oder eines
Defekts der Steuereinheit im Garraum zu lange gegart werden,
öffnet sich die Temperatursicherung. Im normalen Betrieb bleibt
die Temperatursicherung geschlossen. Wenn jedoch im Garraum
abnormal hohe Temperaturen erzeugt werden, öffnet sich die
Temperatursicherung bei 120°C, und das Gerät wird
ausgeschaltet.
ABLUFTTHERMISTOR TF3
D e r T h e r m i s t o r i s t e i n T h e r m i s t o r m i t n e g a t i v e m
Temperaturkoeffizient. Die Temperatur im Auslaßkanal wird
durch den Widerstand des Thermistors erkannt.
Wenn die Temperatur hoch ist, wird auf dem Bedienfeld "EE7"
angezeigt und das Gerät stoppt den Betrieb, um eine Üerhitzung
und einen Brand zu vermeiden.
Wenn der Thermistor geöffnet ist, wird auf dem Bedienfeld
"EE6"angezeigt und das Gerät stoppt den Betrieb.
7
A U S W E C H S E L N E I N E R
F 2 F 1 0 A ) , E R S T
