AUSWECHSELN VON BAUTEILEN UND EINSTELLARBEITEN
1. DIE 3D-PUNKTE PRÜFEN.
2. HS-Kabel B und Heizfaden des Transformators vom
Magnetron trennen.
3. Die eine (1) Schraube lösen, die die Gehäusestütze am
Magnetron befestigt.
4. Lufteinlasskanal nach links bewegen.
5. Vorsichtig die vier (4) Schrauben abschrauben, die das
Magnetron am Hohlleiter befestigen. Beim Entfernen der
Schrauben das Magnetron festhalten, damit es nicht
herunterfällt.
AUSBAU
1. DIE 3D-PUNKTE PRÜFEN.
2. Die eine (1) Schraube zwischen Entstörfilter und
Gehäusestütze entfernen.
3. Den Entstörfilter von den Haltezungen des
Gebläsekanals trennen.
4. Die Kabel vom Gebläsekanal entfernen.
5. Die eine (1) Schraube zwischen Kondensatorhalterung
und Garraumrückwand lösen.
6. Den Gebläsekanal von den Haltezungen des
Kondensatorträgers trennen.
7. Die eine (1) Schraube lösen, die den Gebläsekanal mit
der Garraumrückwand verbindet.
8. Den Gebläsekanal vom Garraum entfernen.
9. Den Gebläsekanal wie im folgenden Verfahren
beschrieben von der Gebläsemotorwelle abnehmen.

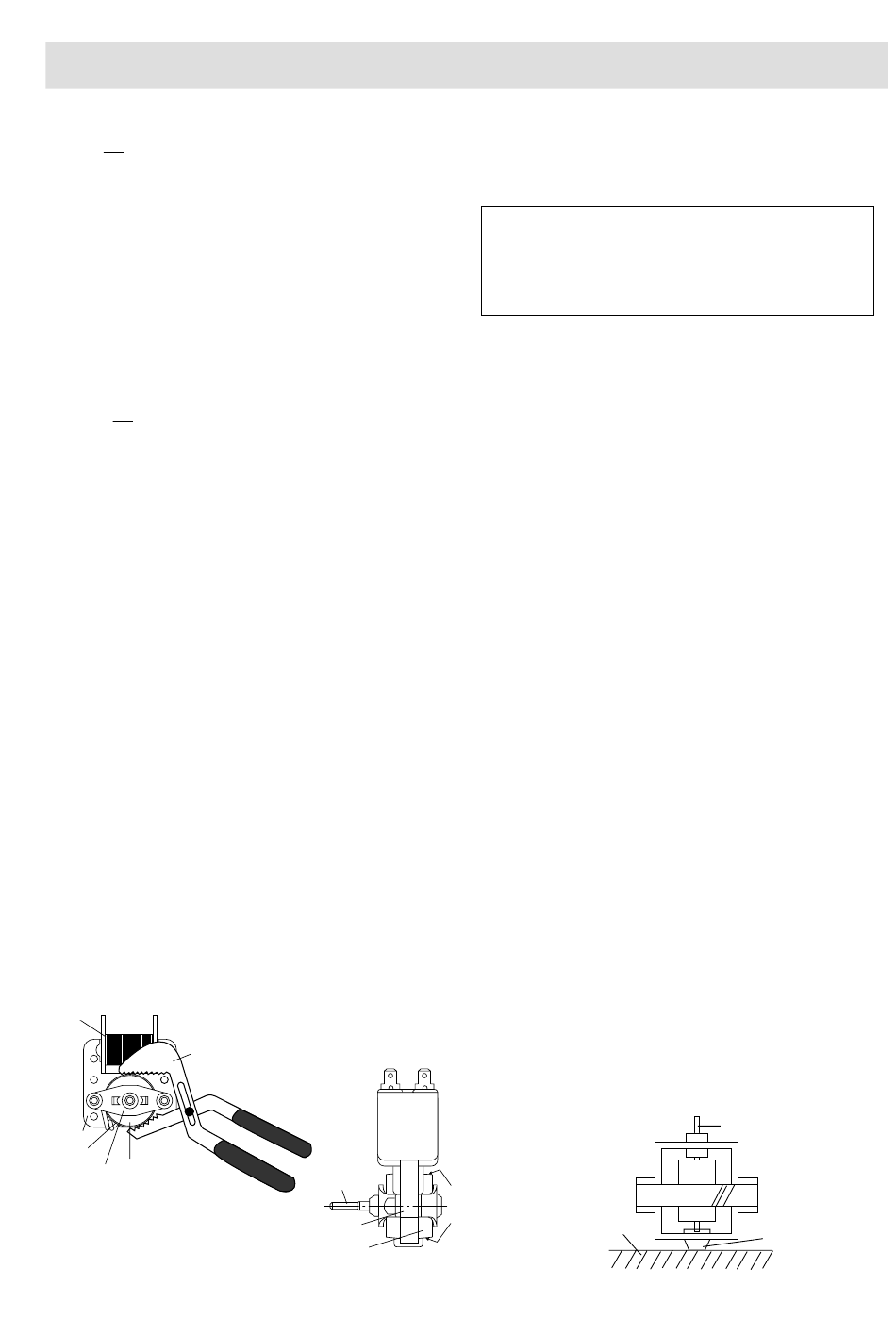

1) Das Rotorende des Gebläsemotors mit einer
Rohrzange festhalten.
VORSICHT:
• Sicherstellen, dass in der Lücke zwischen Rotor
und Stator des Gebläsemotors keine Fremdteile
eindringen.
• Die Wicklung des Gebläsemotors nicht mit der
Rohrzange berühren, da die Wicklung dadurch
beschädigt werden kann.
• Die Halterung nicht durch Berühren mit der
Rohrzange verbiegen.
2) Den Ventilatorflügel von der Welle des Gebläsemotors
abziehen. Dabei den Ventilatorflügel mit der Hand
drehen.
3) Der Ventilatorflügel ist jetzt ausgebaut.
Spule
Coil
Groove joint pliers
Rohrzange
Stator
Stator
Gap
Lücke
Bracket
Rotor
Rotor
Halterung
Rückansicht

MAGNETRON AUSBAUEN

GEBLÄSEMOTOR AUSBAUEN
Welle
Shaft
Dies sind die Positionen, an
These are the position
where should be denen mit einer Rohrzange
Axis
Achse
pinched with pliers
zusammenzudrücken ist.
Stator
Stator
Rotor
Rotor
Seitenansicht
R-8730/8740 - 29
6. Vorsichtig das Magnetron vom Hohlleiter abnehmen,
damit die Magnetronantenne nicht an metallene
Gegenstände stößt.
VORSICHT: BEIM AUSTAUSCHEN DES MAGNET-
RONS SICHERSTELLEN, DASS DIE HS-
ABSCHIRMUNG RICHTIG EINGESETZT
IST UND DIE SCHRAUBEN DES
MAGNETRONS FEST SITZEN.
VORSICHT:
• Den ausgebauten Ventilatorflügel nicht
wieder einbauen, da die Öffnung (für die
Welle) größer als die Sollgröße sein kann.
10. Die zwei (2) Schrauben lösen, die den Gebläsemotor
mit dem Gebläsekanal verbinden.
11. Damit ist der Gebläsemotor ausgebaut.

EINBAU

1. Den Gebläsemotor mit den zwei (2) Schrauben am
Gebläsekanal einbauen.
2. Den Ventilatorflügel wie im folgenden Verfahren
beschrieben an der Gebläsemotorwelle einbauen.
1) Die Mitte des Halters, der die Welle des Gebläsemotors
stützt, auf einen ebenen Tisch legen.
2) Schrauben-Dichtmittel
Ventilatorflügels (für Welle) spritzen.
3) Den Ventilatorflügel an der Welle des Gebläsemotors
befestigen, indem der Flügel mit einem kleinen, leichten
Hammer oder Gummihammer hineingetrieben wird.
VORSICHT:
• Beim Einbau den Ventilatorflügel nicht mit
Gewalt behandeln, da die Halterung sonst
verbogen wird.
• Sicherstellen, dass sich der Flügel nach dem
Einbau gut dreht.
• Sicherstellen, dass die Wellenachse nicht
geneigt ist.
3. Den Gebläsekanal mit einer (1) Schraube an der
Garraumrückwand befestigen.
4. Die Haltezungen des Kondensatorträgers mit dem
Gebläsekanal verbinden.
5. Den Kondensatorträger mit der einen (1) Schraube an
der Garraumrückwand anbringen.
6. Den Entstörfilter mit einer (1) Schraube am Gebläse-
kanal und der Gehäusestütze befestigen.
7. Die Kabel wieder in den Gebläsemotor einstecken.
Table Tisch
in die Öffnung des
Shaft
Welle
Center of
bracket
Mitte der Halterung
