SCHEMAZEICHNUNG
HINWEIS: ZUSTAND DES HERDS
1. TÜR GESCHLOSSEN.
2. GARZEIT EINGEGEBEN.
3. GRILL-TASTE DREIMAL GEDRÜCKT.
4. START-TASTE BERÜHRT.
Abbildung O-3 (c)
SCHEMAZEICHNUNG
HINWEIS: ZUSTAND DES HERDS
1. TÜR GESCHLOSSEN.
2. GARZEIT EINGEGEBEN.
3. KONVEKTIONSTEMPERATUR AUSGEWÄHRT.
4. START-TASTE BERÜHRT.

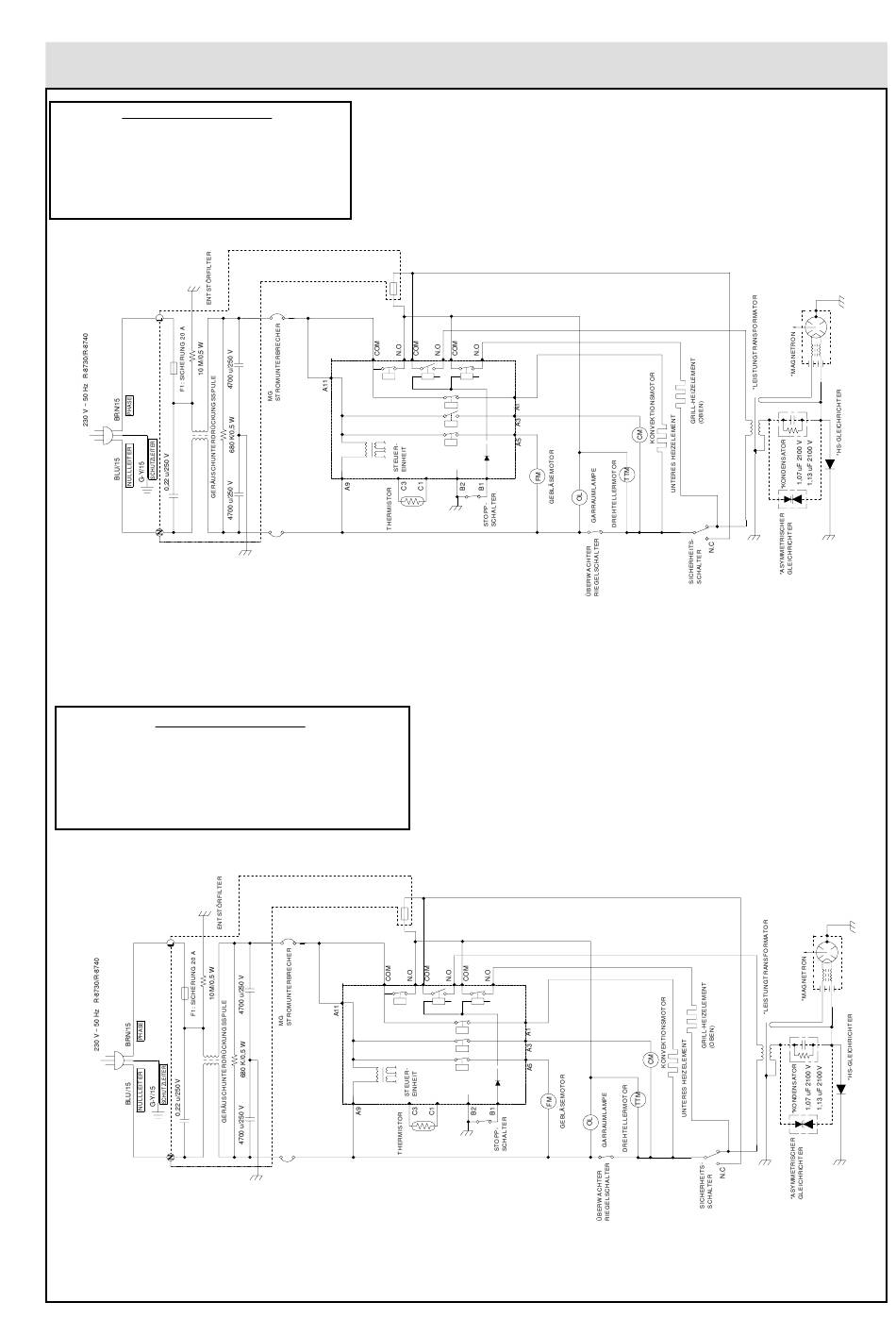

SCHALTPLÄNE
F2: SICHERUNG 8 A
RY1
RY2
RY4
RY7
RY5
HINWEIS: *ZEIGT BAUTEILE MIT MEHR ALS 250 V POTENTIAL AN
Schaltplan Gerät beim Grillen (OBERER UND UNTERER GRILL)
F2: SICHERUNG 8 A
RY1
RY2
RY4
RY7
RY5
HINWEIS: *ZEIGT BAUTEILE MIT MEHR ALS 250 V POTENTIAL AN
Abbildung O-4
Schaltplan Gerät beim Konvektionsgaren
R-8730/8740 - 37
RY3
RY3
