AUSWECHSELN VON BAUTEILEN UND EINSTELLARBEITEN
1. DIE 3D-PUNKTE PRÜFEN.
2. Den Gebläsekanal aus dem Garraum nehmen, siehe
"GEBLÄSEMOTOR AUSTAUSCHEN".
3. Die Kabel zum unteren Heizelement trennen.
4. Die zwei (2) Befestigungsschrauben zwischen unterem
Grill-Heizelement und der rechten Garraumwand lösen.
1. DIE 3D-PUNKTE PRÜFEN.
2. Die Kabel vom Grill-Heizelement abziehen.
3. Die zwei (2) Befestigungsschrauben zwischen Auslass-
kanal und Garraum lösen.
4. Die zwei Haltezungen des Grill-Heizelementes am
Garraum drücken.
1. DIE 3D-PUNKTE PRÜFEN.
2. Das Bedienfeld abnehmen, lesen Sie dazu den Abschnitt
"BEDIENFELD AUSBAUEN".
3. Die Kabel von allen Schaltern lösen.
4. Die zwei (2) Schrauben zur Befestigung des Riegelhakens
am Garraum lösen.
5. Den Riegelhaken entfernen.
6. Die sichernde Haltezunge ein wenig schieben und den
Schalter abnehmen.
Funktionieren der überwachte Riegelschalter, der Stoppschalter
und der Sicherheitsschalter wegen falscher Einstellung nicht
einwandfrei, müssen folgende Einstellungen vorgenommen
werden.
1. DIE 3D-PUNKTE PRÜFEN.
2. Die zwei (2) Halteschrauben lösen, die den oberen Riegelhaken
am vorderen Flansch des Garraumes befestigen.
3. Bei geschlossener Tür den Riegelhaken durch Bewegungen
nach vorn und hinten oder nach oben und unten einstellen. Das
Spiel der Garraumtür nach innen und außen durch den
Riegelhaken darf nicht mehr als 0,5 mm betragen. Die
Horizontalposition des Riegelhakens muss so eingestellt werden,
dass er sich an der Stelle befindet, wo der Sicherheitsschalter
beim Schließen der Tür aktiviert wird. Die Vertikalposition des
Riegelhakens muss so eingestellt werden, dass er sich an der
Stelle befindet, wo der überwachte Riegelschalter beim Schließen
der Tür aktiviert wird.
4. Schrauben fest anziehen.
5. Funktionsfähigkeit aller Schalter überprüfen. Dann müssen die
Positionen des oberen und/oder unteren Riegelhakens eingestellt
werden.
Zu diesem Zeitpunkt sollte der Riegelkopf die Presskolben des
überwachten Riegelschalters und Stoppschalters drücken.
Werden die Riegelköpfe nicht gegen den überwachten
Riegelschalter und Stoppschalter bei geschlossener Tür
gedrückt, müssen zwei (2) Halteschrauben zwischen
Riegelhaken und dem vorderen Flansch des Garraums gelöst
werden.

UNTERES HEIZELEMENT AUSTAUSCHEN

GRILL-HEIZELEMENT AUSBAUEN

EINSTELLUNG DES ÜBERWACHTEN RIEGELSCHALTERS,
STOPPSCHALTERS UND SICHERHEITSSCHALTERS
5. Die zwei (2) Befestigungsmuttern zwischen unterem
Grill-Heizelement und Heizerabdeckung mit der
hitzebeständigen Feder von der linken Garraumwand
lösen.
6. Das untere Heizelement aus dem Garraum nehmen.
5. Das Grill-Heizelement aus dem Garraum entfernen.
6. Das Grill-Heizelement ist jetzt ausgebaut.
Nach der Einstellung Folgendes überprüfen:
1. Das Spiel der verriegelten Garraumtür darf höchstens
0,5 mm betragen. Zunächst die Position des
Riegelhakens durch Drücken und Ziehen am oberen
Teil der Garraumtür zur Gerätestirnseite überprüfen.
Dann die Position des unteren Riegelhakens durch
Drücken und Ziehen am unteren Teil der Garraumtür
zur Gerätestirnseite überprüfen. Bei beiden darf das
Spiel höchstens 0,5 mm betragen.
2. Der überwachte Riegelschalter unterbricht den
Schaltkreis, bevor die Tür geöffnet werden kann.
3. Die Kontakte (COM. - NC.) des Sicherheitsschalters
schließen, wenn die Tür geöffnet wird und die Kontakte
(COM. - NO.) des überwachten Riegelschalters öffnen
und die Kontakte (COM. - NC.) schließen, wenn die Tür
geöffnet wird.
4. Das Gehäuse wieder anbringen und das Gerät im
Türbereich auf Mikrowellen-Leckstrahlung überprüfen.
Dabei ein vorschriftsmäßiges Mikrowellen-Messgerät
verwenden. (Siehe Abschnitt "Messung der Mikro-
wellenstrahlung".)
RIEGELHAKEN
LATCH HOOK
RIEGELKOPF

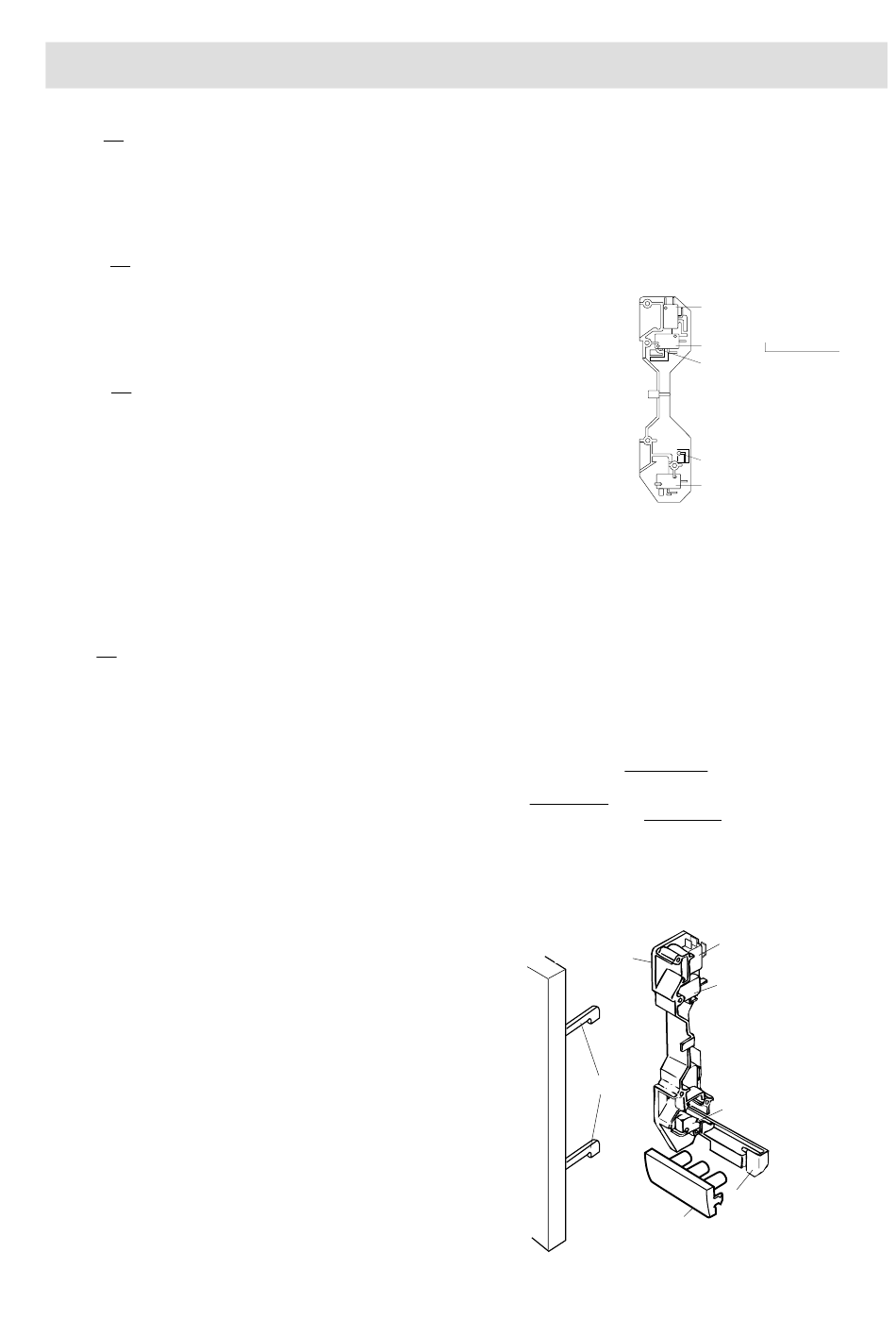

Abbildung C-6. Schaltereinstellung
R-8730/8740 - 31
SICHERHEITSSCHALTER
ÜBERWACHTER RIEGELSCHALTER
HALTEZUNGE
HALTEZUNGE
STOPPSCHALTER
Abbildung C-5. Schalter
MONITOR
SICHERHEITSSCHALTER
SWITCH
MONITORED LATCH
ÜBERWACHTER
SWITCH
RIEGELSCHALTER
LATCH
HEADS
STOPPSCHALTER
STOP SWITCH
OPEN LEVER
ÖFFNUNGSHEBEL
DOOR OPEN BUTTON
TÜRÖFFNUNGSTASTE
