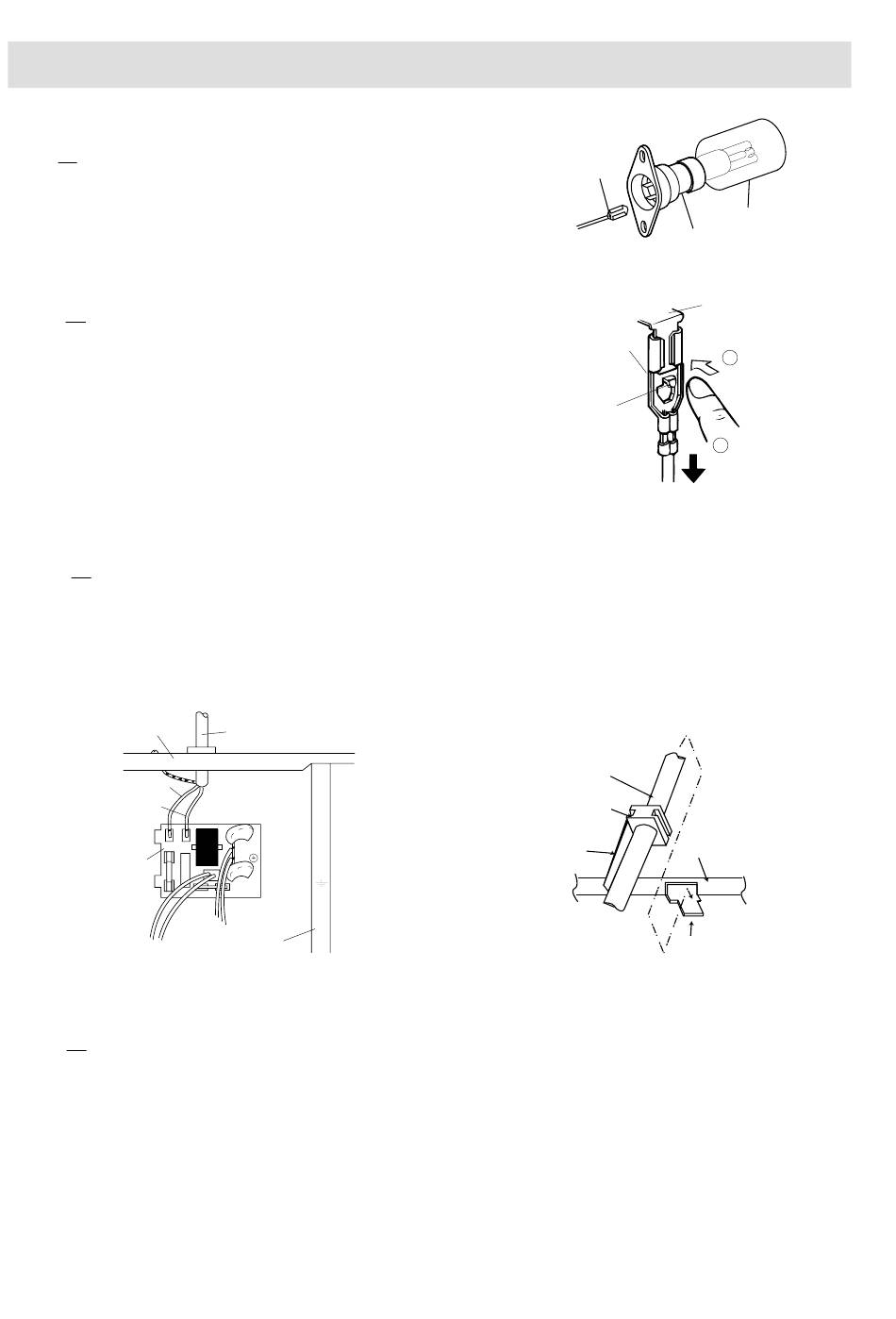

Sharp R-8730 Servicehandbuch Seite 30

AUSWECHSELN VON BAUTEILEN UND EINSTELLARBEITEN
1. DIE 3D-PUNKTE PRÜFEN.
2. Kabel wie beim Ausbau des Positive Lock
Steckverbinders abziehen.
3. Die Garraumlampe von den Halteklammern anheben.
4. Damit ist die Garraumlampe ausgebaut.
1. DIE 3D-PUNKTE PRÜFEN.
2. Den Hebel des Positive Lock
3. Den Positive Lock ® -Steckverbinder nach unten ziehen.
VORSICHT: BEIM ANSCHLUSS DES POSITIVE LOCK
STECKVERBINDERS AN DIE KLEMMEN IST
DARAUF ZU ACHTEN, DASS DER HEBEL DES
POSITIVE LOCK
IHNEN (KUNDENDIENST-TECHNIKER) ZEIGT.
Ausbau
1. DIE 3D-PUNKTE PRÜFEN.
2. Die eine (1) Befestigungsschraube, die das grün-gelbe
Kabel an der Garraumrückwand befestigt, lösen.
3. Die Anschlüsse des Netzkabels vom Entstörfilter abziehen,
siehe Abbildung C-4 (a).
4. Das Kabel aus der Rückwand herausziehen.
5. Damit ist das Netzkabel ausgebaut.
GARRAUM-
OVEN CAVITY
BACK PLATE
RÜCKWAND
BRAUNES KABEL
BROWN WIRE
BLAUES KABEL
BLUE WIRE
NOISE FILTER
ENTSTÖRFILTER
Abbildung C-4 (a) Netzkabel austauschen
1. DIE 3D-PUNKTE PRÜFEN.
2. Zwei (2) Befestigungsschrauben zwischen Rückwand
und Garraum lösen.
3. Die Kabel vom Konvektionsmotor trennen.
4. Zwei (2) Befestigungsschrauben zwischen Konvektions-
gebläsekanal und Garraum von außen lösen
5. Vier (4) Befestigungsschrauben zwischen Konvektions-
gebläsekanal und Garraum lösen.
6. Jetzt in der Konvektionsgebläsekanal ausgebaut.
GARRAUMLAMPENFASSUNG AUSBAUEN
®
-
®
POSITIVE LOCK
®
-Steckverbinders drücken.
®
-STECKVERBINDERS ZU
NETZKABEL AUSTAUSCHEN
POWER SUPPLY CORD
NETZKABEL
CHASSIS SUPPORT
CHASSISSTÜTZE
KONVEKTIONSGEBLÄSEMOTOR AUSBAUEN
-STECKVERBINDER AUSBAUEN
® -
Abbildung C-2 Positive Lock
Einbau
1. Die Netzkabeldurchführungsanschlag
Rechteckausschnitt der Rückwand einsetzen, siehe
Abbildung C-4 (b).
2. Den Schutzleiter des Netzkabels zusammen mit einer
(1) Schraube im Garraum fest anziehen.
3. Das braune und das blaue Kabel des Netzkabels ordentlich
am Entstörfilter befestigen, siehe bildlicher Schaltplan.
DURCHFÜHRUNGSHÜLSEN-
FORMTEIL
Abbildung C-4 (b) Austausch des Netzkabels
KONVEKTIONS-HEIZELEMENT
7. Die eine (1) Mutter, die das Konvektionsgebläse, die
Unterlegscheiben, das Rohr und das zusätzliche Gebläse
an der Konvektionsgebläsemotorwelle befestigt, lösen.
8. Zwei (2) Befestigungsschrauben zwischen Konvektions-
motor-Befestigungsplatte und Konvektionsgebläsekanal
lösen.
9. Den Stift der Konvektionsgebläsemotorwelle entfernen.
10. Zwei (2) Befestigungsschrauben zwischen Konvektions-
motor-Befestigungsplatte und Konvektionsgebläsemotor
lösen.
11.Jetzt in der Konvektionsgebläsemotor ausgebaut.
R-8730/8740 - 30
Verriegelung
Fassung
Positive Lock ® -
®
Positive lock
Steckverbinder
connector
Hebel Lever
® -Steckverbinder
NETZKABEL
FORMKABEL-SPERRE
GARRAUM-
RÜCKWAND
QUADRAT-BUCHSE
Glühbirne
Klemme Terminal
1
Drücken
Push
2
Pull down Herunterziehen
in den
