R-15AM
TÜRÖFFNUNGSMECHANISMUS
Die Tür kann durch Umfassen des Türgriffs geöffnet werden,
siehe Abbildung D-1.
Wenn der Türgriff umfasst wird, wird am Griffhebel gezogen.
Dann werden der obere und untere Riegelkopf durch den
Griffhebel nach oben bewegt und werden vom Riegelhaken
freigegeben. Die Tür wird geöffnet.
Riegelköpfe
Griffhebel
Türgriff
Riegel-
hebel
Riegelköpfe
Riegelschalter-
hebel C

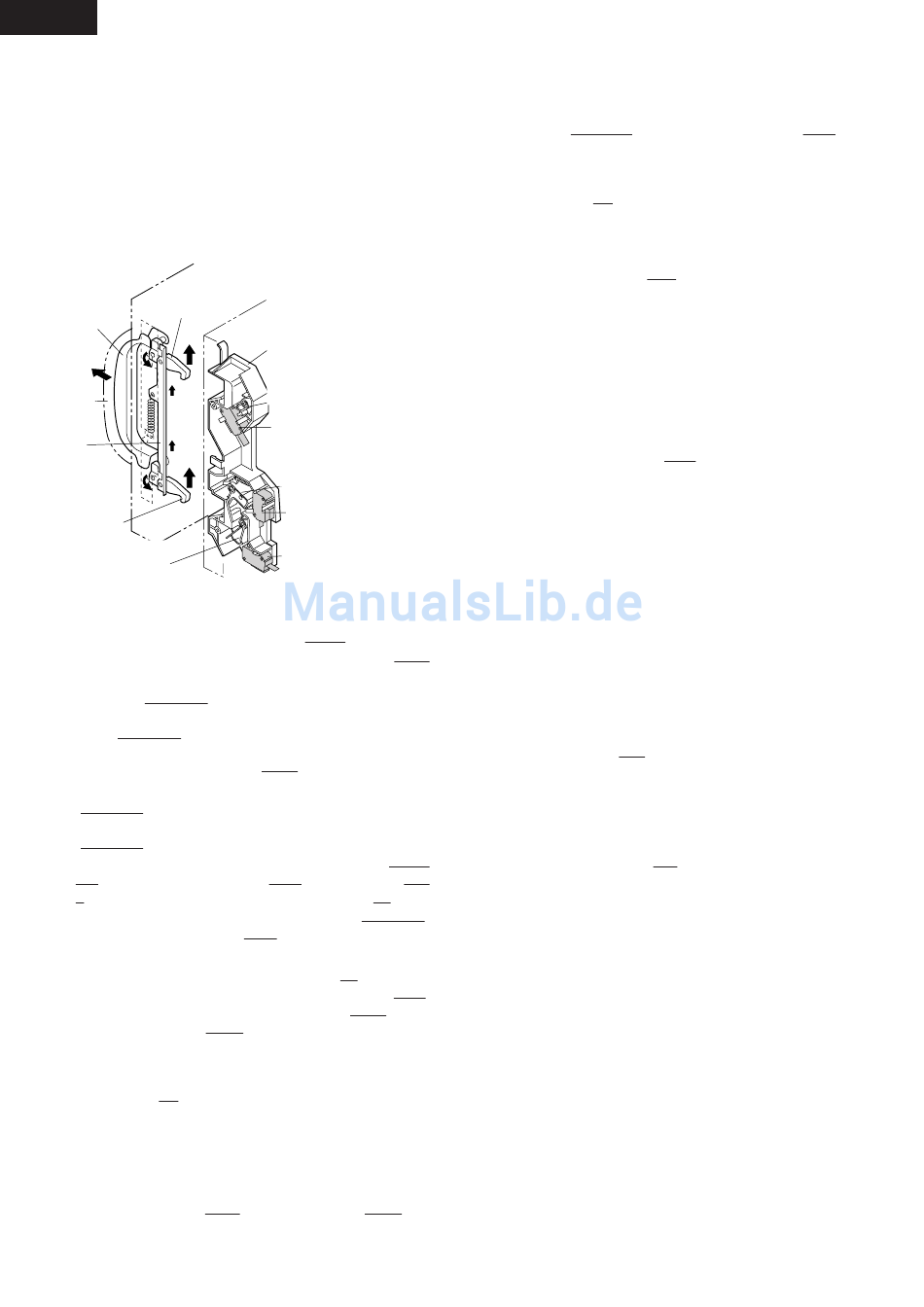

Abbildung D-1. Türöffnungsmechanismus
1. TürRIEGELSCHALTER
TürRIEGELRELAISKONTROLL-SCHALTER SW2
1. Wenn die Garraumtür geschlossen wird, müssen die
Kontakte (COM-NO) aller Schalter schließen.
2. Wenn die Garraumtür geöffnet wird, müssen die Kon-
takte (COM-NO) aller Schalter öffnen.
SICHERHEITSSCHALTER SW3
1. Wenn die Tür geschlossen wird, müssen die Kontakte
(COM-NC) geöffnet werden.
2. Wenn die Tür geöffnet wird, müssen die Kontakte
(COM-NC) geschlossen werden.
3. Wenn die Tür geöffnet wird und die Kontakte (COM-
NO) des 1. Türriegelschalters SW1 und das Relais RY-
2 nicht geöffnet werden, brennt die Sicherung F1 F10A
sofort nach dem Schließen der Kontakte (COM-NC)
des Sicherheitsschalters SW3 durch.
VORSICHT: VOR DEM AUSTAUSCHEN EINER DURCH-
GEBRANNTEN SICHERUNG F1 F10A, ZU-
ERST DEN 1. TÜRRIEGELSCHALTER SW1,
SICHERHEITSSCHALTER SW3 UND
RELAIS RY-2 AUF EIN-WANDFREIEN
BETRIEB PRÜFEN. (SIEHE KAPITEL
"PRÜFVERFAHREN").
SICHERUNG F1 F10A 250 V
1. Wenn der Kabelbaum oder die elektrischen Bauteile
kurzgeschlossen werden, brennt diese Sicherung
durch, um einen elektrischen Schlag oder einen Brand
zu verhindern.
2. Diese Sicherung brennt durch, wenn der 1.
Türriegelschalter SW1 und das Relais RY-2 bei
geöffneter Gerätetür geschlossen bleiben und wenn

FUNKTION WICHTIGER BAUTEILE

Riegelhaken
Riegelschalter-
hebel A
SW1: 1. Türriegelschalter
Riegelschalter-
hebel B
SW3: Sicherheitsschalter
SW2: 2. Türriegelrelais-
kontrollschalter
SW1, UND 2.
6
die Kontakte (COM-NC) des Sicherheitsschalters SW3
geschlossen werden.
.
HS-SICHERUNG F2 0,75 A
Die HS-Sicherung brennt durch, wenn der HS-Gleichrichter
oder das Magnetron kurzgeschlossen werden.
STROMUNTERBRECHER TC2 145
Dieser Stromunterbrecher schützt das Magnetron vor
Überhitzung. Wenn die Temperatur mehr als 145°C beträgt,
da der Gebläsemotor unterbrochen wurde oder die
Lüftungsöffnungen blockiert sind, öffnet sich der
Stromunterbrecher, die Spannung zum HS-Transformator
wird unterbrochen und die Funktion des Magnetrons wird
gestoppt. Die Funktion des Stromunterbrechers wird nicht
fortgesetzt.
STROMUNTERBRECHER TC1 125
Der Stromunterbrecher befindet sich an der Oberseite des
Garraumes und dient der Vorbeugung von Schäden am
Ofen, die entstehen, wenn Gargut entweder durch Über-
hitzung wegen falscher Einstellung der Garzeit oder Fehler
in der Steuereinheit Feuer fängt. Im normalen Betrieb
bleibt der Stromunterbrecher geschlossen. Wenn jedoch
im Garraum abnormal hohe Temperaturen erreicht werden,
öffnet sich der Stromunterbrecher bei 125°C und das
Gerät wird ausgeschaltet. Die Funktion des Stromunter-
brechers wird nicht fortgesetzt.
ENTSTÖRFILTER
Der Entstörfilter verhindert die Einwirkung von Störungen
durch Radiofrequenzen auf die Spannungsschaltkreise.
ANTENNENMOTOR AM
Der Antennenmotor dreht die Rührerantenne, die sich
unten im Garraum befindet, so dass die Speisen auf der
Keramikablage gleichmäßig gegart werden. Der
Antennenmotor dreht sich in beide Richtungen.
KÜHLGEBLÄSEMOTOR FM
Der Kühlgebläsemotor treibt den Propeller an, der kühle
Luft ansaugt. Diese wird zur Kühlung des Magnetrons durch
die Kühllamelle um das Magnetron geleitet. Diese Luft wird
danach in den Garraum geleitet, um die Kochdämpfe zu
beseitigen. Sie entweicht durch die Auslassöffnungen in
der Garraum-Rückwand.
°
C (MAGNETRON)
°
C (HERD)
