TÜRÖFFNUNGSMECHANISMUS
Die Tür kann durch Ziehen geöffnet werden.
Tür

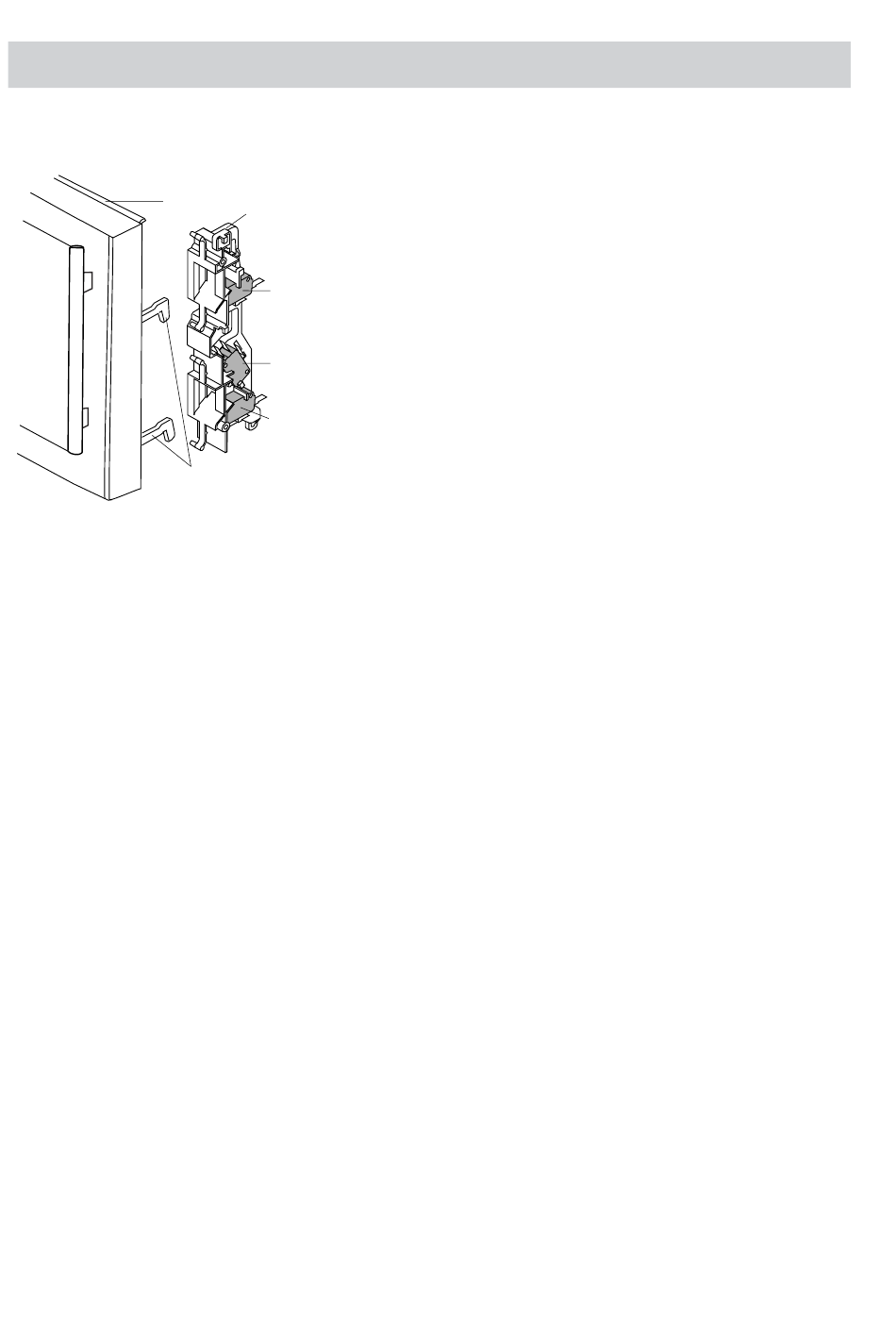

Abbildung D-1. Türöffnungsmechanismus
ÜBERWACHTER STOPPSCHALTER (SW1)
1. Wenn die Garraumtür geschlossen wird, müssen die
Kontakte (COM - NO) schließen.
2. Wenn die Garraumtür geöffnet wird, müssen die Kontakte
(COM - NO) öffnen.
SICHERHEITSSCHALTER
1. Wenn die Garraumtür geschlossen wird, müssen die
Kontakte (COM - NC) öffnen.
2. Wenn die Garraumtür geöffnet wird, müssen die Kontakte
(COM - NC) schließen.
3. Wenn die Tür geöffnet ist und die Kontakte (COM-NO)
des überwachten Riegelschalters (SW1) öffnen nicht,
brennt die Sicherung F8A gleichzeitig mit Schließen der
Kontakte (COM-NC) des Sicherheitsschalters (SW2)
durch.
(SW3)
STOPPSCHALTER
1. Wenn die Garraumtür geschlossen wird, müssen die
Kontakte (COM - NO) schließen.
2. Wenn die Garraumtür geöffnet wird, müssen die Kontakte
(COM - NO) öffnen.
VORSICHT:VOR DEM
DURCHGEBRANNTEN SICHERUNG (F1)
ERST DEN ÜBERWACHTEN RIEGEL-
SCHALTER (SW1) UND DEN SICHER-
HEITSSCHALTER (SW2) AUF KORREKTE
FUNKTION ÜBERPRÜFEN. (SIEHE KAPITEL
"PRÜFVERFAHREN".)
FUNKTION WICHTIGER BAUTEILE
Riegelhaken
SW3: Stoppschalter
SW2: Sicherheitsschalter
SW1:Überwacher
Riegelschalter
Riegelköpfe
(SW2)
AUSWECHSELN EINER
SICHERUNG F1
1. Die Sicherung F1 brennt durch, wenn der HS-
Gleichrichter, HS-Kabelbaum, HS-Kondensator, das
Magnetron
Leistungstransformators kurzgeschlossen wird.
2. Wenn der Kabelbaum oder die elektrischen Bauteile
kurzgeschlossen werden, brennt die Sicherung F1 durch,
um einen elektrischen Schlag oder einen Brand zu
verhindern.
HVT-THERMOSTAT
Das Thermostat schützt das Magnetron vor Überhitzung.
Wenn die Temperatur mehr als 150˚C beträgt, da der
Gebläsemotor
Lüftungsöffnungen blockiert sind, öffnet sich das Thermostat,
die Betriebsspannung an Leistungstransformator wird
unterbrochen und der Betrieb des Magnetrons wird gestoppt.
STROMUNTERBRECHER
Der Stromunterbrecher befindet sich an der Oberseite des
Garraumes und dient der Vorbeugung von Schäden am
Ofen, die entstehen, wenn Gargut entweder durch
Überhitzung wegen falscher Einstellung der Garzeit oder
Fehler in der Steuereinheit Feuer fängt. Im normalen Betrieb
bleibt der Stromunterbrecher geschlossen. Wenn jedoch
im Garraum abnormal hohe Temperaturen erreicht werden,
öffnet sich der Stromunterbrecher bei 125˚C und das Gerät
wird ausgeschaltet. Ein defekter Stromunterbrecher (TC2)
muss durch einen neuen ausgetauscht werden.
DREHTELLERMOTOR
Der Drehtellermotor treibt den Drehtellerträger an und
dreht so den Drehteller.
GEBLÄSEMOTOR
Der Gebläsemotor treibt einen Propeller an, der kühle Luft
ansaugt. Diese wird zur Kühlung des Magnetrons durch die
Kühllamelle um das Magnetron geleitet. Die Luft wird danach
in den Garraum geleitet, um die Kochdämpfe zu beseitigen.
Sie entweicht durch die Auslassöffnungen in der Garraum-
Rückwand.
ENTSTÖRFILTER
Der Entstörfilter verhindert die Einwirkung von Störungen
durch Radiofrequenzen auf die Spannungsstromkreise.
R-24ST/R-2B34 - 8
oder die Sekundärwicklung
°
(150 C
AUS ~ 96
unterbrochen wurde
°
125 C TC2 (HERD)
des
° C EIN)
oder die
