SCHEMAZEICHNUNG
HINWEIS: ZUSTAND DES HERDS
1. TÜR GESCHLOSSEN.
2. GARZEIT EINGEGEBEN.
3. DUAL-GAREN-TASTE DREIMAL GEDRÜCKT.
4. START-TASTE BERÜHRT.

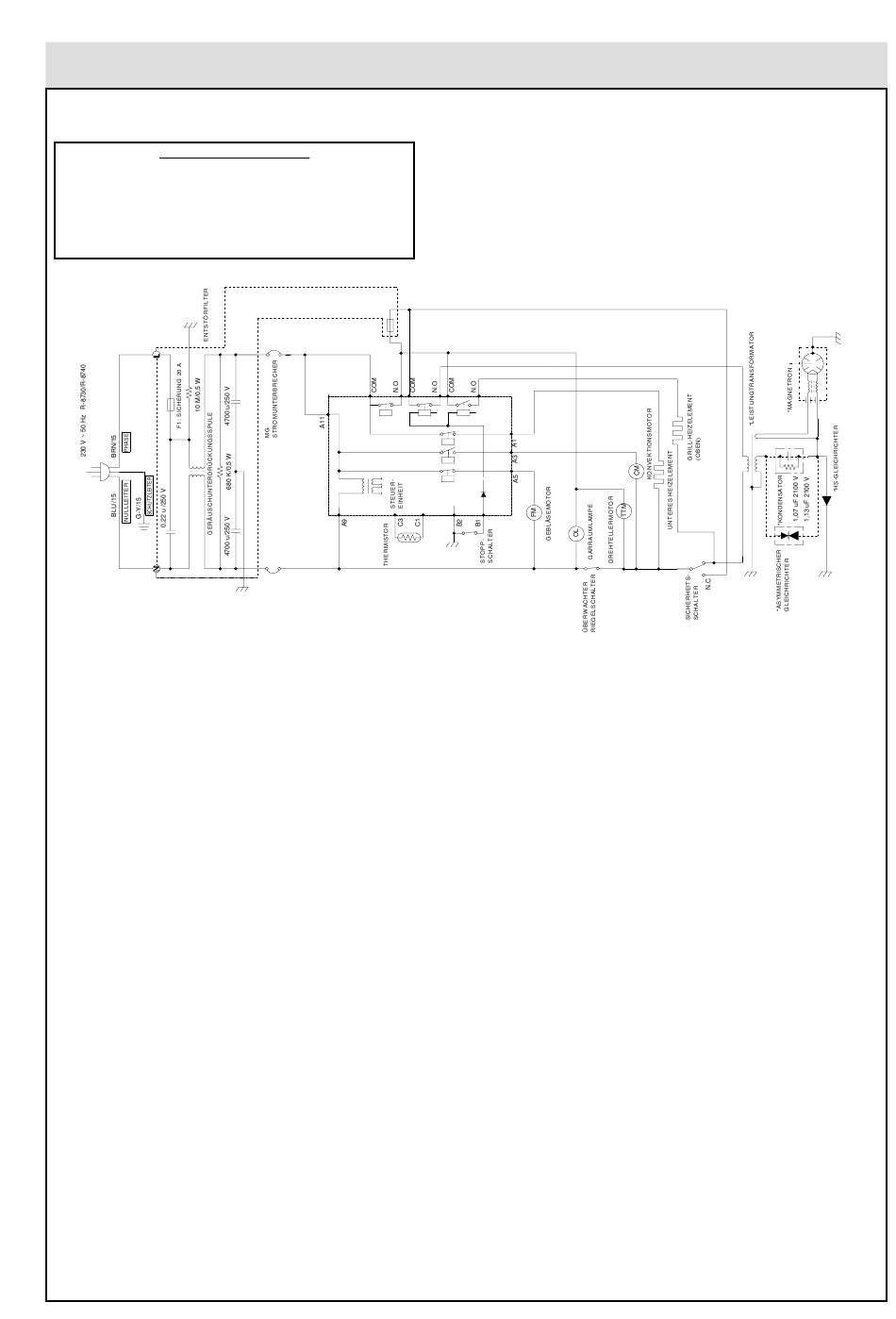

Abbildung O-5 (c) Schaltplan Gerät beim Dual-Garen (MIKROWELLE UND UNTERER GRILL)
SCHALTPLÄNE
F2: SICHERUNG 8 A
RY1 RY2 RY3
RY4
RY7
RY5
HINWEIS: *ZEIGT BAUTEILE MIT MEHR ALS 250 V POTENTIAL AN
R-8730/8740 - 39
