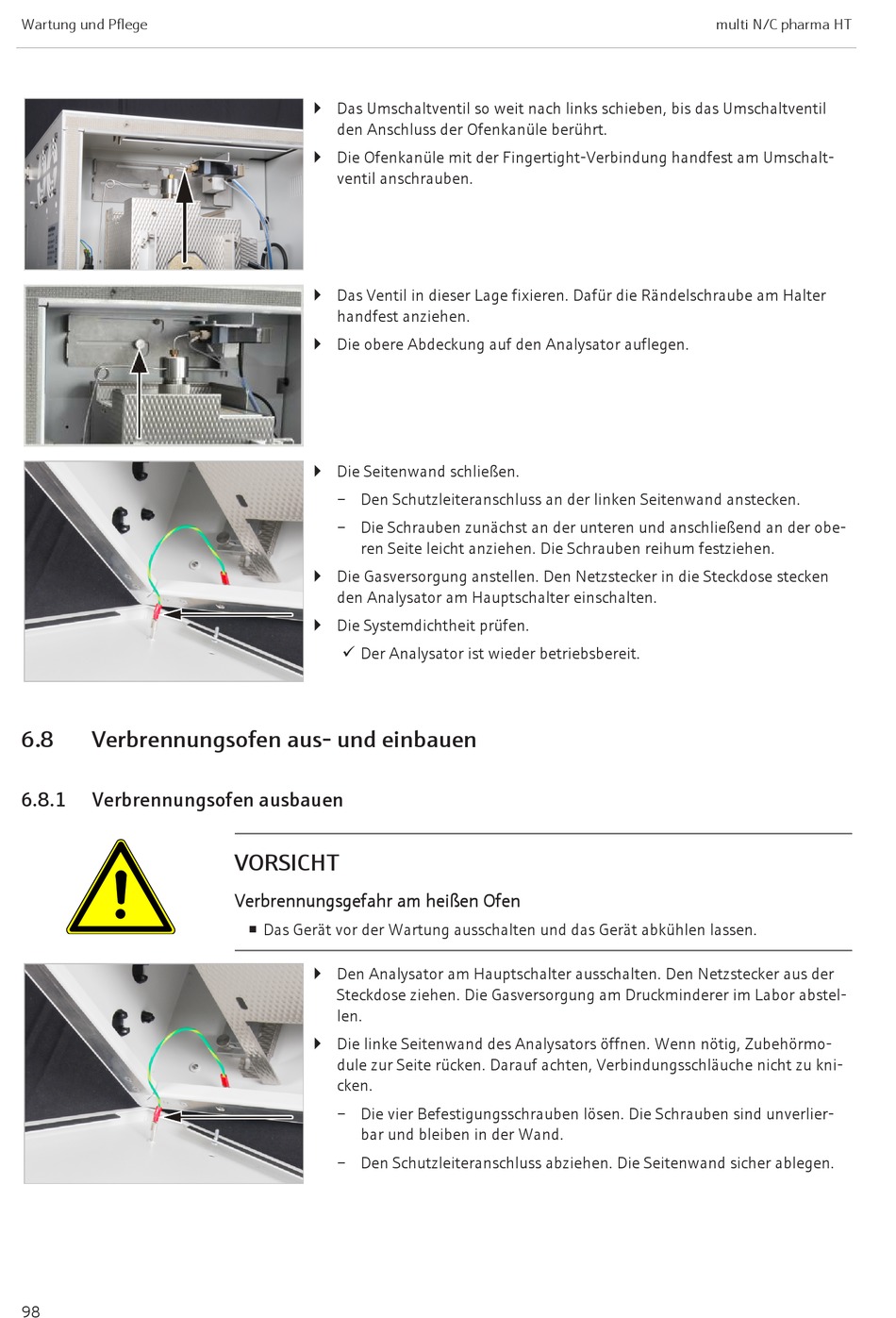

Wartung und Pflege
6.8
Verbrennungsofen aus- und einbauen
6.8.1
Verbrennungsofen ausbauen
98
} Das Umschaltventil so weit nach links schieben, bis das Umschaltventil
den Anschluss der Ofenkanüle berührt.
} Die Ofenkanüle mit der Fingertight-Verbindung handfest am Umschalt-
ventil anschrauben.
} Das Ventil in dieser Lage fixieren. Dafür die Rändelschraube am Halter
handfest anziehen.
} Die obere Abdeckung auf den Analysator auflegen.
} Die Seitenwand schließen.
– Den Schutzleiteranschluss an der linken Seitenwand anstecken.
– Die Schrauben zunächst an der unteren und anschließend an der obe-
ren Seite leicht anziehen. Die Schrauben reihum festziehen.
} Die Gasversorgung anstellen. Den Netzstecker in die Steckdose stecken
den Analysator am Hauptschalter einschalten.
} Die Systemdichtheit prüfen.
ü Der Analysator ist wieder betriebsbereit.
VORSICHT
Verbrennungsgefahr am heißen Ofen
¡ Das Gerät vor der Wartung ausschalten und das Gerät abkühlen lassen.
} Den Analysator am Hauptschalter ausschalten. Den Netzstecker aus der
Steckdose ziehen. Die Gasversorgung am Druckminderer im Labor abstel-
len.
} Die linke Seitenwand des Analysators öffnen. Wenn nötig, Zubehörmo-
dule zur Seite rücken. Darauf achten, Verbindungsschläuche nicht zu kni-
cken.
– Die vier Befestigungsschrauben lösen. Die Schrauben sind unverlier-
bar und bleiben in der Wand.
– Den Schutzleiteranschluss abziehen. Die Seitenwand sicher ablegen.
multi N/C pharma HT
