multi N/C pharma HT
Technische Daten
Aufbau
Probenaufgabe
Verbrennungssystem
Zubehörteile
Aufschlusstemperatur
Katalysator
Probenmenge
Probenzuführung
Gasversorgung Trägergas
Das integrierte Feststoffmodul besteht aus den folgenden Hauptkomponenten:
Probenaufgabesystem
¡
Verbrennungssystem
¡
Zubehörteile
¡
Das Modul wird über einen Adapter mit dem Verbrennungsofen des Analysators verbun-
den. Das Verbrennungsrohr für Feststoffe wird dabei in den Ofen eingeführt.

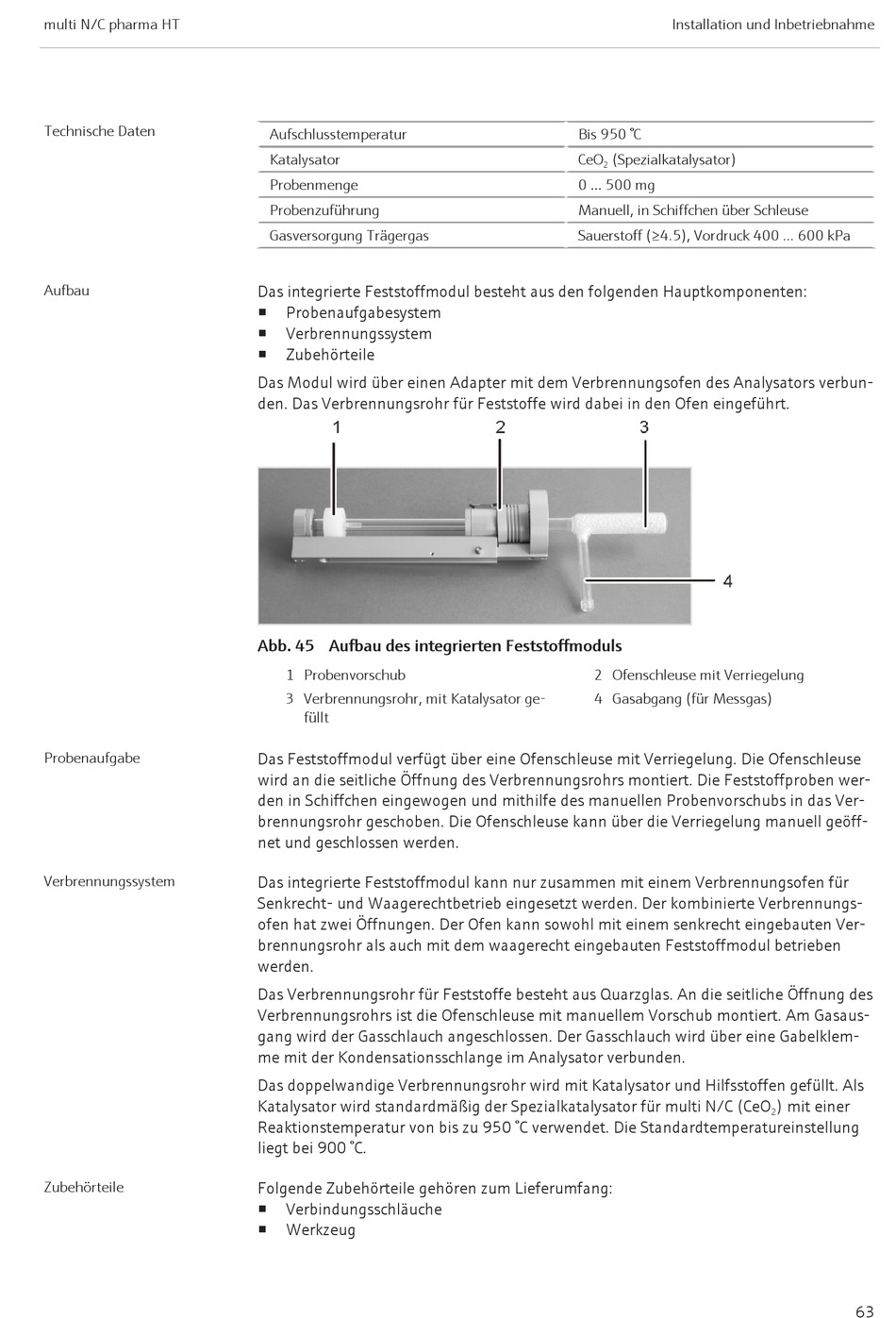

Abb. 45 Aufbau des integrierten Feststoffmoduls
1 Probenvorschub
3 Verbrennungsrohr, mit Katalysator ge-
füllt
Das Feststoffmodul verfügt über eine Ofenschleuse mit Verriegelung. Die Ofenschleuse
wird an die seitliche Öffnung des Verbrennungsrohrs montiert. Die Feststoffproben wer-
den in Schiffchen eingewogen und mithilfe des manuellen Probenvorschubs in das Ver-
brennungsrohr geschoben. Die Ofenschleuse kann über die Verriegelung manuell geöff-
net und geschlossen werden.
Das integrierte Feststoffmodul kann nur zusammen mit einem Verbrennungsofen für
Senkrecht- und Waagerechtbetrieb eingesetzt werden. Der kombinierte Verbrennungs-
ofen hat zwei Öffnungen. Der Ofen kann sowohl mit einem senkrecht eingebauten Ver-
brennungsrohr als auch mit dem waagerecht eingebauten Feststoffmodul betrieben
werden.
Das Verbrennungsrohr für Feststoffe besteht aus Quarzglas. An die seitliche Öffnung des
Verbrennungsrohrs ist die Ofenschleuse mit manuellem Vorschub montiert. Am Gasaus-
gang wird der Gasschlauch angeschlossen. Der Gasschlauch wird über eine Gabelklem-
me mit der Kondensationsschlange im Analysator verbunden.
Das doppelwandige Verbrennungsrohr wird mit Katalysator und Hilfsstoffen gefüllt. Als
Katalysator wird standardmäßig der Spezialkatalysator für multi N/C (CeO
Reaktionstemperatur von bis zu 950 °C verwendet. Die Standardtemperatureinstellung
liegt bei 900 °C.
Folgende Zubehörteile gehören zum Lieferumfang:
¡
Verbindungsschläuche
¡
Werkzeug
Installation und Inbetriebnahme
Bis 950 °C
CeO
(Spezialkatalysator)
2
0 ... 500 mg
Manuell, in Schiffchen über Schleuse
Sauerstoff (≥4.5), Vordruck 400 ... 600 kPa
2 Ofenschleuse mit Verriegelung
4 Gasabgang (für Messgas)
) mit einer
2
63
