Endress+Hauser Analytik Jena multi N/C pharma HT Bedienungsanleitung Seite 97

multi N/C pharma HT

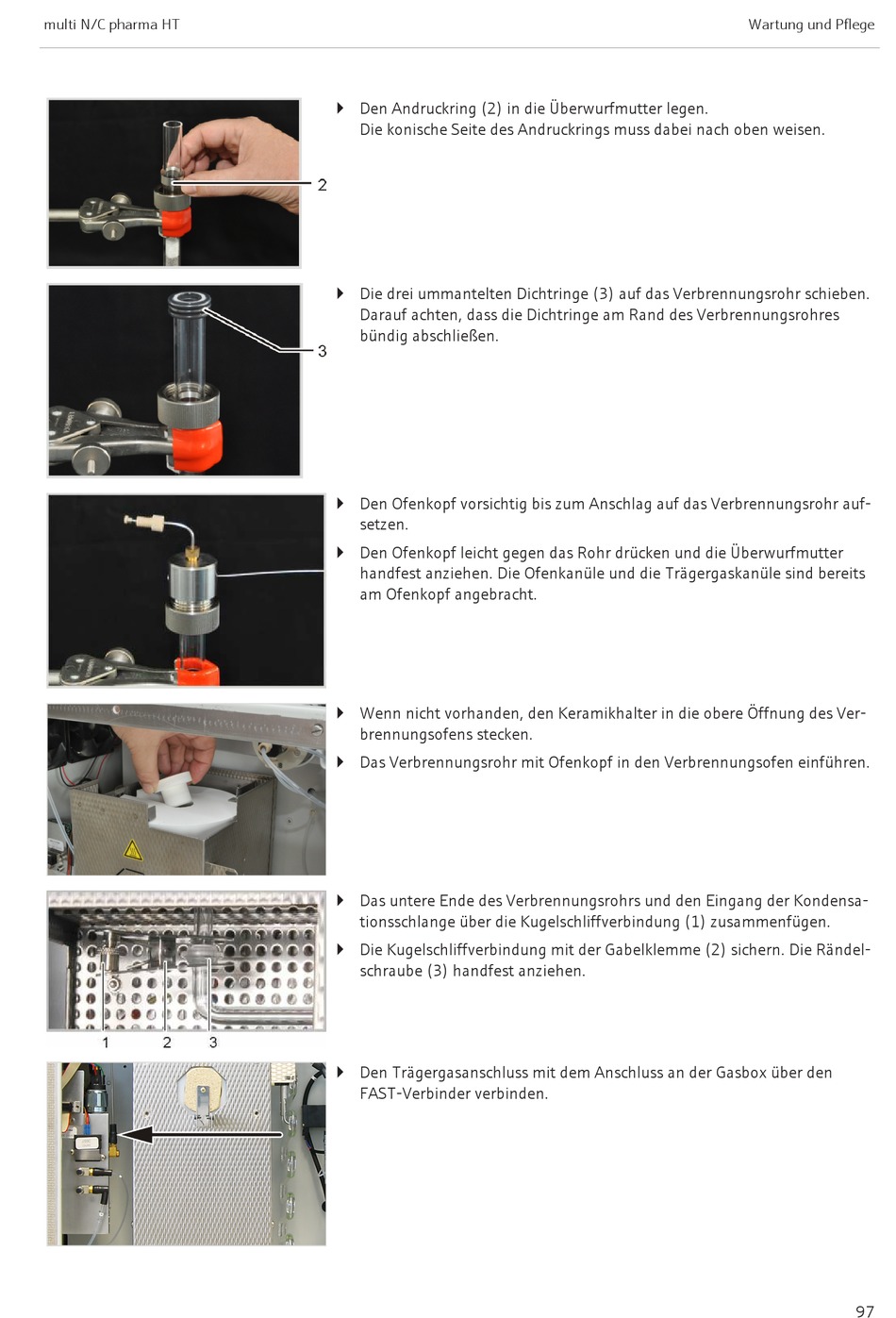

} Den Andruckring (2) in die Überwurfmutter legen.
Die konische Seite des Andruckrings muss dabei nach oben weisen.
} Die drei ummantelten Dichtringe (3) auf das Verbrennungsrohr schieben.
Darauf achten, dass die Dichtringe am Rand des Verbrennungsrohres
bündig abschließen.
} Den Ofenkopf vorsichtig bis zum Anschlag auf das Verbrennungsrohr auf-
setzen.
} Den Ofenkopf leicht gegen das Rohr drücken und die Überwurfmutter
handfest anziehen. Die Ofenkanüle und die Trägergaskanüle sind bereits
am Ofenkopf angebracht.
} Wenn nicht vorhanden, den Keramikhalter in die obere Öffnung des Ver-
brennungsofens stecken.
} Das Verbrennungsrohr mit Ofenkopf in den Verbrennungsofen einführen.
} Das untere Ende des Verbrennungsrohrs und den Eingang der Kondensa-
tionsschlange über die Kugelschliffverbindung (1) zusammenfügen.
} Die Kugelschliffverbindung mit der Gabelklemme (2) sichern. Die Rändel-
schraube (3) handfest anziehen.
} Den Trägergasanschluss mit dem Anschluss an der Gasbox über den
FAST-Verbinder verbinden.
Wartung und Pflege
97
