Wartung und Pflege
106

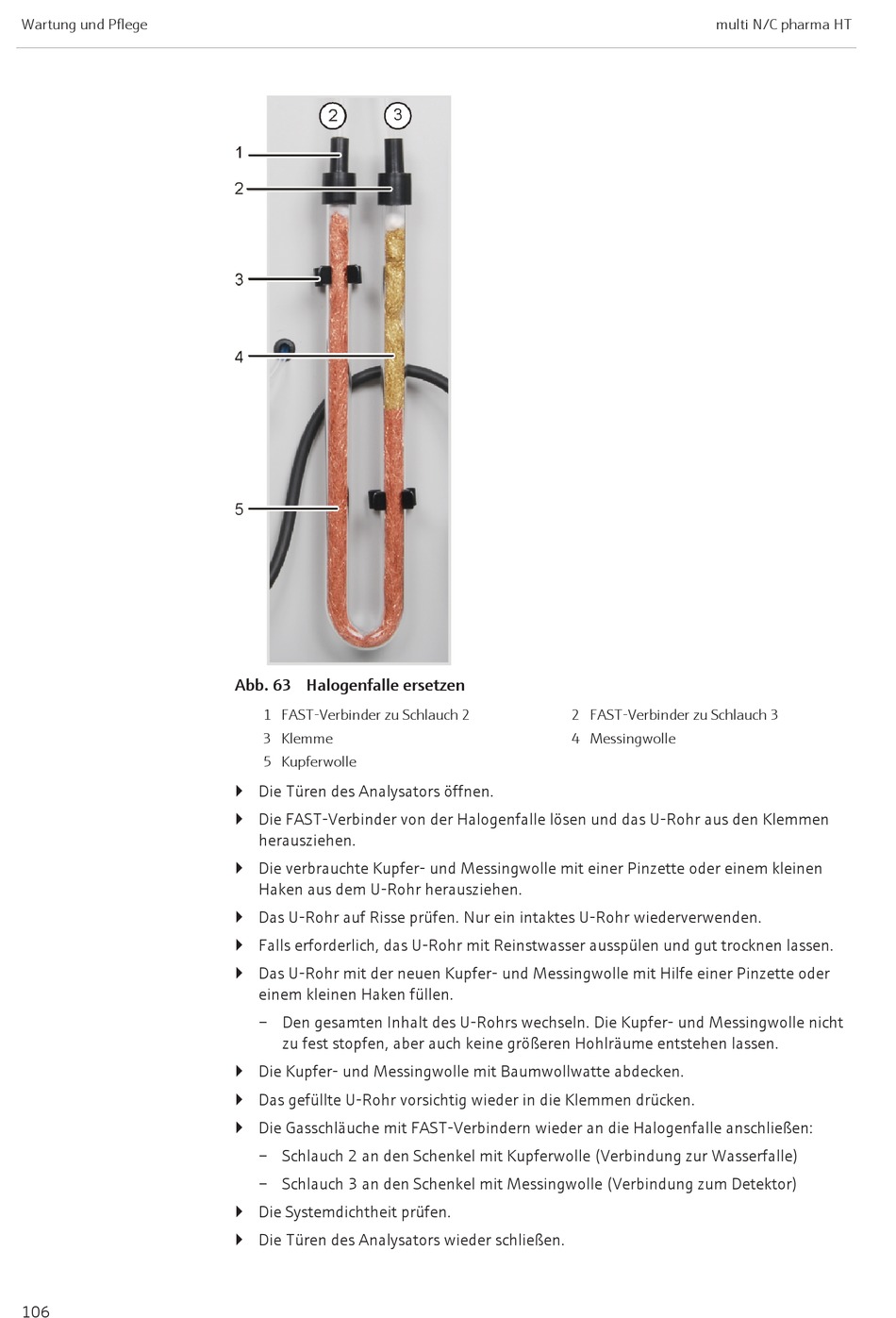

Abb. 63 Halogenfalle ersetzen
1 FAST-Verbinder zu Schlauch 2
3 Klemme
5 Kupferwolle
} Die Türen des Analysators öffnen.
} Die FAST-Verbinder von der Halogenfalle lösen und das U-Rohr aus den Klemmen
herausziehen.
} Die verbrauchte Kupfer- und Messingwolle mit einer Pinzette oder einem kleinen
Haken aus dem U-Rohr herausziehen.
} Das U-Rohr auf Risse prüfen. Nur ein intaktes U-Rohr wiederverwenden.
} Falls erforderlich, das U-Rohr mit Reinstwasser ausspülen und gut trocknen lassen.
} Das U-Rohr mit der neuen Kupfer- und Messingwolle mit Hilfe einer Pinzette oder
einem kleinen Haken füllen.
– Den gesamten Inhalt des U-Rohrs wechseln. Die Kupfer- und Messingwolle nicht
zu fest stopfen, aber auch keine größeren Hohlräume entstehen lassen.
} Die Kupfer- und Messingwolle mit Baumwollwatte abdecken.
} Das gefüllte U-Rohr vorsichtig wieder in die Klemmen drücken.
} Die Gasschläuche mit FAST-Verbindern wieder an die Halogenfalle anschließen:
– Schlauch 2 an den Schenkel mit Kupferwolle (Verbindung zur Wasserfalle)
– Schlauch 3 an den Schenkel mit Messingwolle (Verbindung zum Detektor)
} Die Systemdichtheit prüfen.
} Die Türen des Analysators wieder schließen.
multi N/C pharma HT
2 FAST-Verbinder zu Schlauch 3
4 Messingwolle
