Wartung und Pflege
86
– x-Richtung: Bewegung nach vorn bzw. hinten
– y-Richtung: Bewegung nach rechts bzw. links
– z-Richtung: Bewegung nach oben bzw. unten

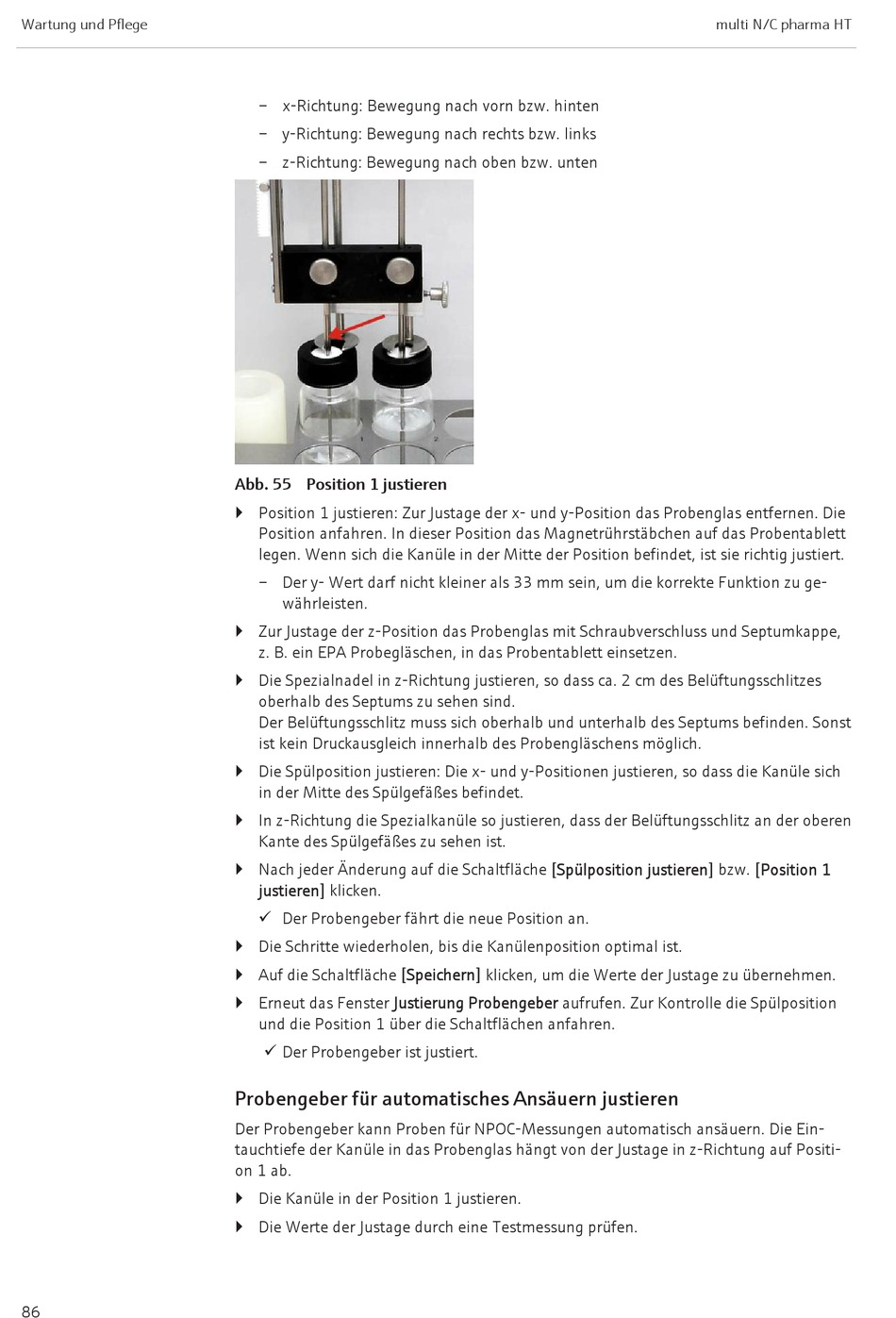

Abb. 55 Position 1 justieren
} Position 1 justieren: Zur Justage der x- und y-Position das Probenglas entfernen. Die
Position anfahren. In dieser Position das Magnetrührstäbchen auf das Probentablett
legen. Wenn sich die Kanüle in der Mitte der Position befindet, ist sie richtig justiert.
– Der y- Wert darf nicht kleiner als 33 mm sein, um die korrekte Funktion zu ge-
währleisten.
} Zur Justage der z-Position das Probenglas mit Schraubverschluss und Septumkappe,
z. B. ein EPA Probegläschen, in das Probentablett einsetzen.
} Die Spezialnadel in z-Richtung justieren, so dass ca. 2 cm des Belüftungsschlitzes
oberhalb des Septums zu sehen sind.
Der Belüftungsschlitz muss sich oberhalb und unterhalb des Septums befinden. Sonst
ist kein Druckausgleich innerhalb des Probengläschens möglich.
} Die Spülposition justieren: Die x- und y-Positionen justieren, so dass die Kanüle sich
in der Mitte des Spülgefäßes befindet.
} In z-Richtung die Spezialkanüle so justieren, dass der Belüftungsschlitz an der oberen
Kante des Spülgefäßes zu sehen ist.
} Nach jeder Änderung auf die Schaltfläche [Spülposition justieren] bzw. [Position 1
justieren] klicken.
ü Der Probengeber fährt die neue Position an.
} Die Schritte wiederholen, bis die Kanülenposition optimal ist.
} Auf die Schaltfläche [Speichern] klicken, um die Werte der Justage zu übernehmen.
} Erneut das Fenster Justierung Probengeber aufrufen. Zur Kontrolle die Spülposition
und die Position 1 über die Schaltflächen anfahren.
ü Der Probengeber ist justiert.
Probengeber für automatisches Ansäuern justieren
Der Probengeber kann Proben für NPOC-Messungen automatisch ansäuern. Die Ein-
tauchtiefe der Kanüle in das Probenglas hängt von der Justage in z-Richtung auf Positi-
on 1 ab.
} Die Kanüle in der Position 1 justieren.
} Die Werte der Justage durch eine Testmessung prüfen.
multi N/C pharma HT
