multi N/C pharma HT
Inbetriebnahme des Probenge-
bers

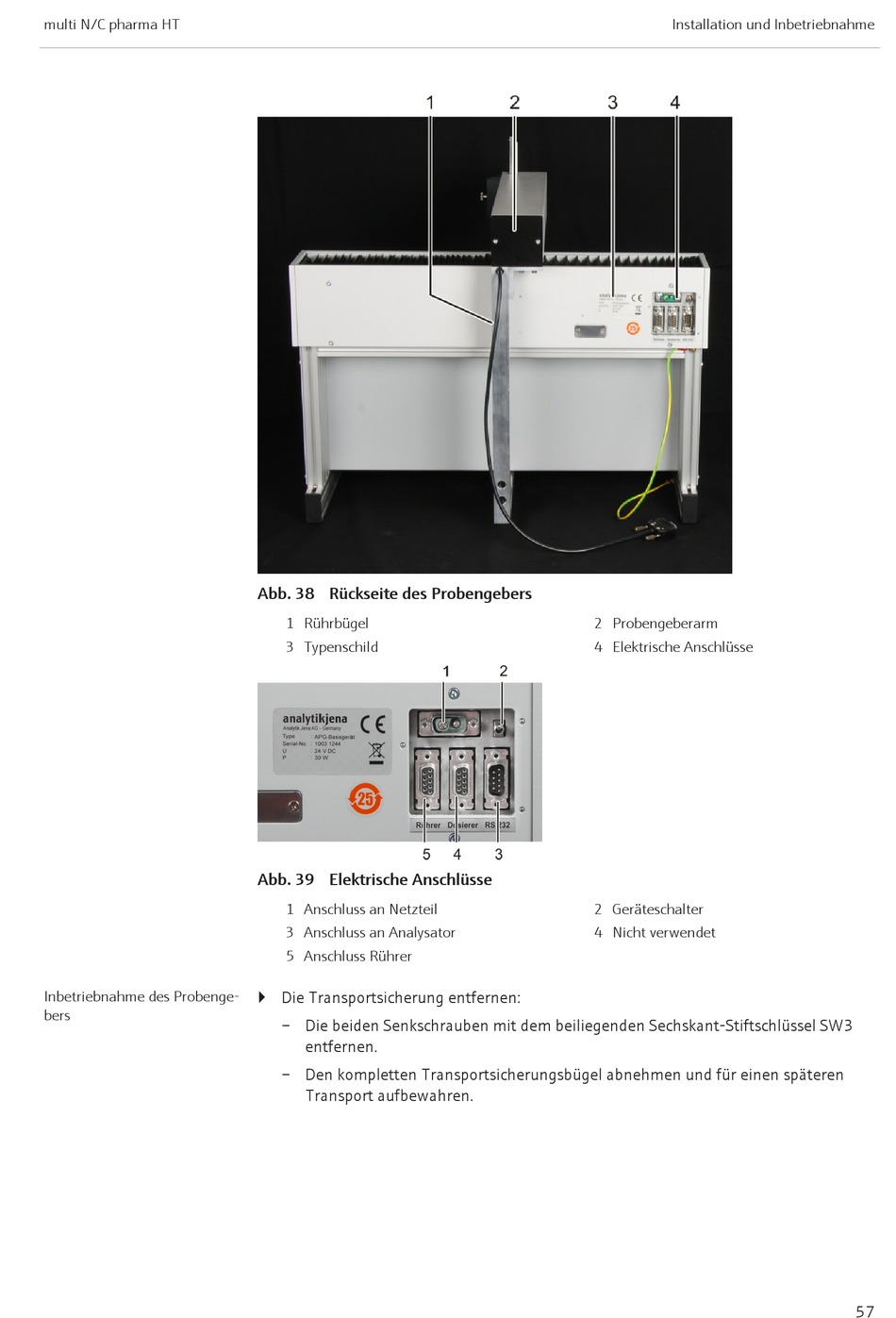

Abb. 38 Rückseite des Probengebers
1 Rührbügel
3 Typenschild
Abb. 39 Elektrische Anschlüsse
1 Anschluss an Netzteil
3 Anschluss an Analysator
5 Anschluss Rührer
} Die Transportsicherung entfernen:
– Die beiden Senkschrauben mit dem beiliegenden Sechskant-Stiftschlüssel SW3
entfernen.
– Den kompletten Transportsicherungsbügel abnehmen und für einen späteren
Transport aufbewahren.
Installation und Inbetriebnahme
2 Probengeberarm
4 Elektrische Anschlüsse
2 Geräteschalter
4 Nicht verwendet
57
