multi N/C pharma HT

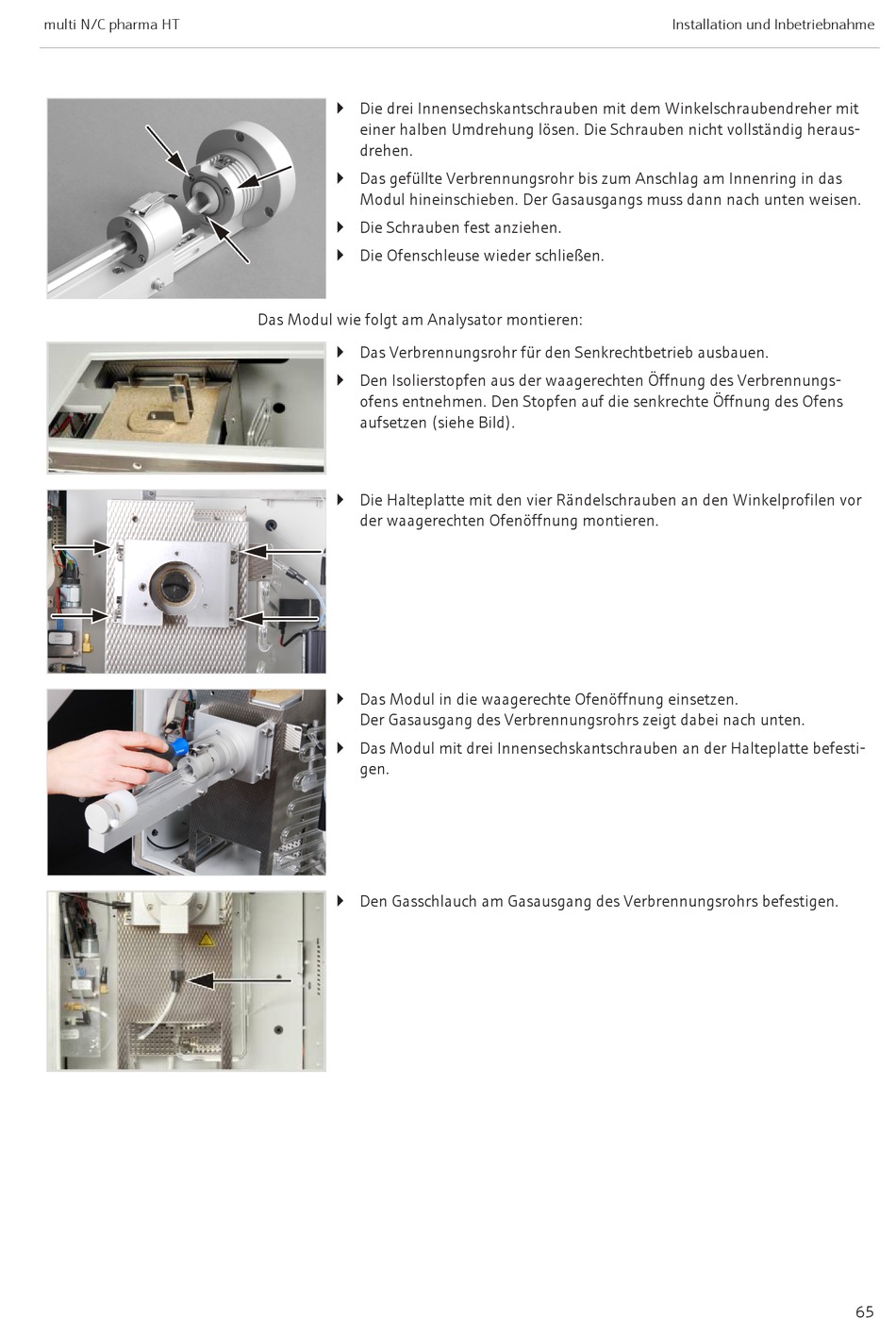

} Die drei Innensechskantschrauben mit dem Winkelschraubendreher mit
einer halben Umdrehung lösen. Die Schrauben nicht vollständig heraus-
drehen.
} Das gefüllte Verbrennungsrohr bis zum Anschlag am Innenring in das
Modul hineinschieben. Der Gasausgangs muss dann nach unten weisen.
} Die Schrauben fest anziehen.
} Die Ofenschleuse wieder schließen.
Das Modul wie folgt am Analysator montieren:
} Das Verbrennungsrohr für den Senkrechtbetrieb ausbauen.
} Den Isolierstopfen aus der waagerechten Öffnung des Verbrennungs-
ofens entnehmen. Den Stopfen auf die senkrechte Öffnung des Ofens
aufsetzen (siehe Bild).
} Die Halteplatte mit den vier Rändelschrauben an den Winkelprofilen vor
der waagerechten Ofenöffnung montieren.
} Das Modul in die waagerechte Ofenöffnung einsetzen.
Der Gasausgang des Verbrennungsrohrs zeigt dabei nach unten.
} Das Modul mit drei Innensechskantschrauben an der Halteplatte befesti-
gen.
} Den Gasschlauch am Gasausgang des Verbrennungsrohrs befestigen.
Installation und Inbetriebnahme
65
