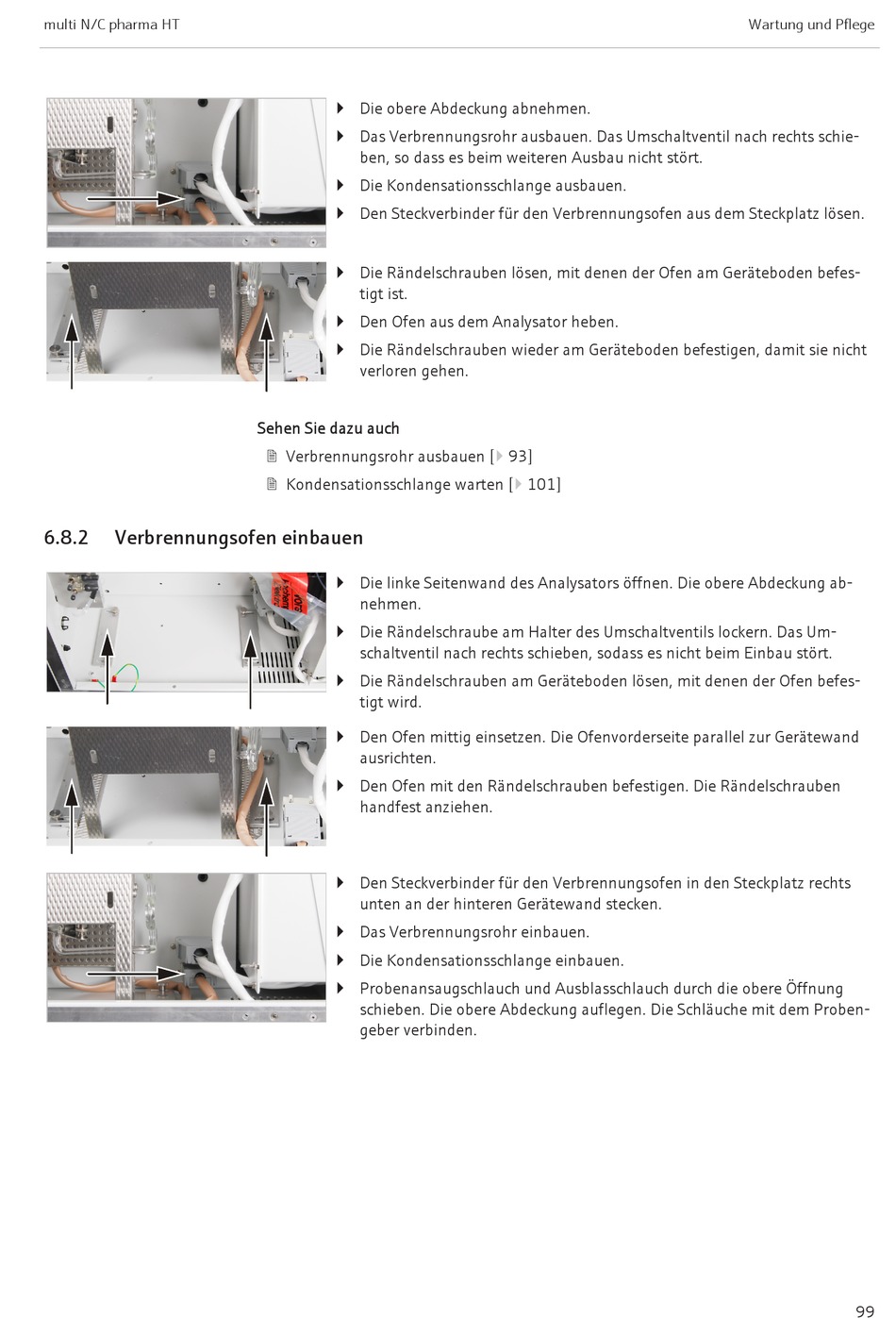

6.8.2
Verbrennungsofen einbauen
} Die obere Abdeckung abnehmen.
} Das Verbrennungsrohr ausbauen. Das Umschaltventil nach rechts schie-
ben, so dass es beim weiteren Ausbau nicht stört.
} Die Kondensationsschlange ausbauen.
} Den Steckverbinder für den Verbrennungsofen aus dem Steckplatz lösen.
} Die Rändelschrauben lösen, mit denen der Ofen am Geräteboden befes-
tigt ist.
} Den Ofen aus dem Analysator heben.
} Die Rändelschrauben wieder am Geräteboden befestigen, damit sie nicht
verloren gehen.
Sehen Sie dazu auch
2 Verbrennungsrohr ausbauen [} 93]
2 Kondensationsschlange warten [} 101]
} Die linke Seitenwand des Analysators öffnen. Die obere Abdeckung ab-
nehmen.
} Die Rändelschraube am Halter des Umschaltventils lockern. Das Um-
schaltventil nach rechts schieben, sodass es nicht beim Einbau stört.
} Die Rändelschrauben am Geräteboden lösen, mit denen der Ofen befes-
tigt wird.
} Den Ofen mittig einsetzen. Die Ofenvorderseite parallel zur Gerätewand
ausrichten.
} Den Ofen mit den Rändelschrauben befestigen. Die Rändelschrauben
handfest anziehen.
} Den Steckverbinder für den Verbrennungsofen in den Steckplatz rechts
unten an der hinteren Gerätewand stecken.
} Das Verbrennungsrohr einbauen.
} Die Kondensationsschlange einbauen.
} Probenansaugschlauch und Ausblasschlauch durch die obere Öffnung
schieben. Die obere Abdeckung auflegen. Die Schläuche mit dem Proben-
geber verbinden.
