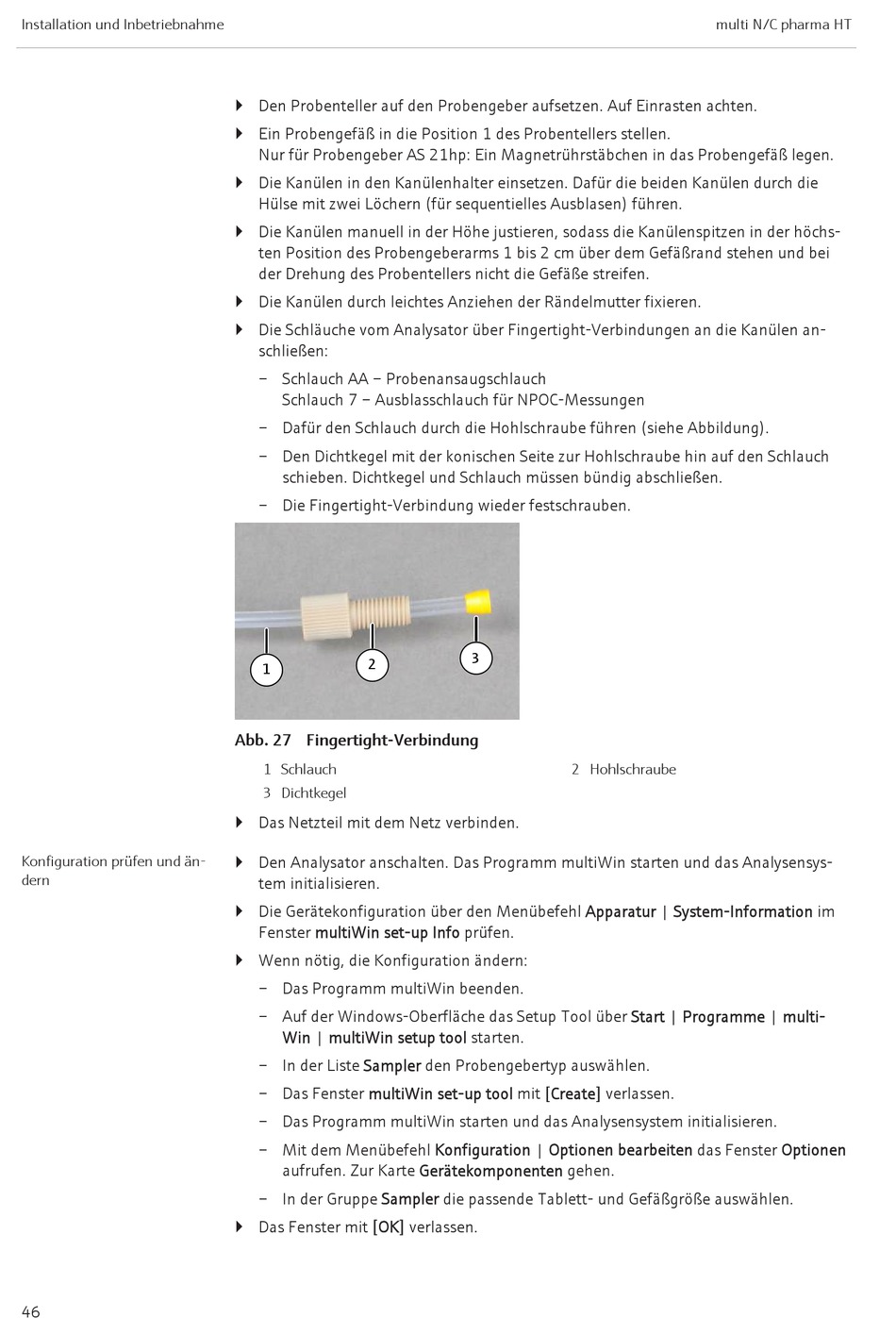

Installation und Inbetriebnahme
Konfiguration prüfen und än-
dern
46
} Den Probenteller auf den Probengeber aufsetzen. Auf Einrasten achten.
} Ein Probengefäß in die Position 1 des Probentellers stellen.
Nur für Probengeber AS 21hp: Ein Magnetrührstäbchen in das Probengefäß legen.
} Die Kanülen in den Kanülenhalter einsetzen. Dafür die beiden Kanülen durch die
Hülse mit zwei Löchern (für sequentielles Ausblasen) führen.
} Die Kanülen manuell in der Höhe justieren, sodass die Kanülenspitzen in der höchs-
ten Position des Probengeberarms 1 bis 2 cm über dem Gefäßrand stehen und bei
der Drehung des Probentellers nicht die Gefäße streifen.
} Die Kanülen durch leichtes Anziehen der Rändelmutter fixieren.
} Die Schläuche vom Analysator über Fingertight-Verbindungen an die Kanülen an-
schließen:
– Schlauch AA – Probenansaugschlauch
Schlauch 7 – Ausblasschlauch für NPOC-Messungen
– Dafür den Schlauch durch die Hohlschraube führen (siehe Abbildung).
– Den Dichtkegel mit der konischen Seite zur Hohlschraube hin auf den Schlauch
schieben. Dichtkegel und Schlauch müssen bündig abschließen.
– Die Fingertight-Verbindung wieder festschrauben.
2
1
Abb. 27 Fingertight-Verbindung
1 Schlauch
3 Dichtkegel
} Das Netzteil mit dem Netz verbinden.
} Den Analysator anschalten. Das Programm multiWin starten und das Analysensys-
tem initialisieren.
} Die Gerätekonfiguration über den Menübefehl Apparatur | System-Information im
Fenster multiWin set-up Info prüfen.
} Wenn nötig, die Konfiguration ändern:
– Das Programm multiWin beenden.
– Auf der Windows-Oberfläche das Setup Tool über Start | Programme | multi-
Win | multiWin setup tool starten.
– In der Liste Sampler den Probengebertyp auswählen.
– Das Fenster multiWin set-up tool mit [Create] verlassen.
– Das Programm multiWin starten und das Analysensystem initialisieren.
– Mit dem Menübefehl Konfiguration | Optionen bearbeiten das Fenster Optionen
aufrufen. Zur Karte Gerätekomponenten gehen.
– In der Gruppe Sampler die passende Tablett- und Gefäßgröße auswählen.
} Das Fenster mit [OK] verlassen.
3
2 Hohlschraube
multi N/C pharma HT
