multi N/C pharma HT
6.10 Kondensationsschlange warten

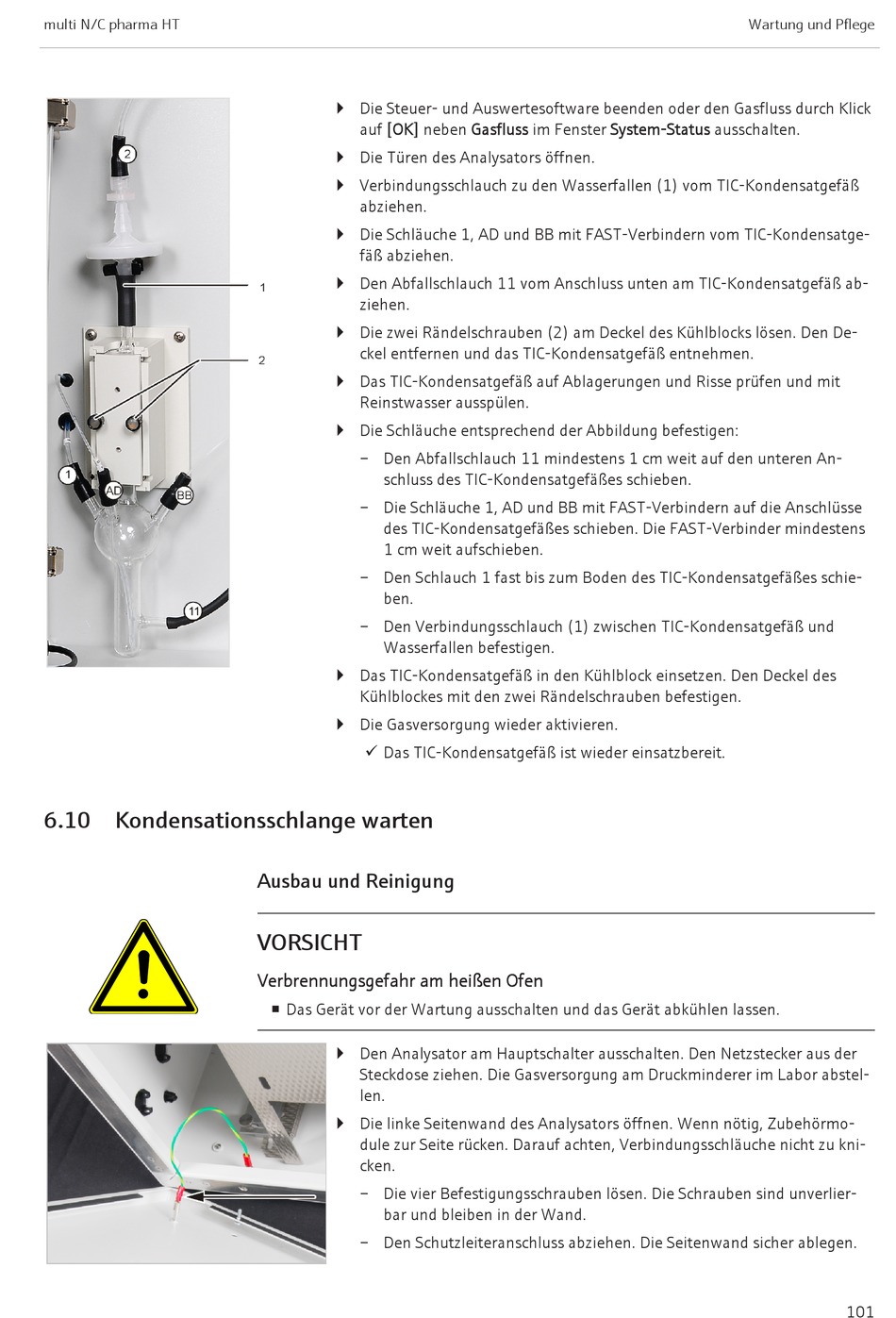

} Die Steuer- und Auswertesoftware beenden oder den Gasfluss durch Klick
auf [OK] neben Gasfluss im Fenster System-Status ausschalten.
} Die Türen des Analysators öffnen.
} Verbindungsschlauch zu den Wasserfallen (1) vom TIC-Kondensatgefäß
abziehen.
} Die Schläuche 1, AD und BB mit FAST-Verbindern vom TIC-Kondensatge-
fäß abziehen.
} Den Abfallschlauch 11 vom Anschluss unten am TIC-Kondensatgefäß ab-
ziehen.
} Die zwei Rändelschrauben (2) am Deckel des Kühlblocks lösen. Den De-
ckel entfernen und das TIC-Kondensatgefäß entnehmen.
} Das TIC-Kondensatgefäß auf Ablagerungen und Risse prüfen und mit
Reinstwasser ausspülen.
} Die Schläuche entsprechend der Abbildung befestigen:
– Den Abfallschlauch 11 mindestens 1 cm weit auf den unteren An-
schluss des TIC-Kondensatgefäßes schieben.
– Die Schläuche 1, AD und BB mit FAST-Verbindern auf die Anschlüsse
des TIC-Kondensatgefäßes schieben. Die FAST-Verbinder mindestens
1 cm weit aufschieben.
– Den Schlauch 1 fast bis zum Boden des TIC-Kondensatgefäßes schie-
ben.
– Den Verbindungsschlauch (1) zwischen TIC-Kondensatgefäß und
Wasserfallen befestigen.
} Das TIC-Kondensatgefäß in den Kühlblock einsetzen. Den Deckel des
Kühlblockes mit den zwei Rändelschrauben befestigen.
} Die Gasversorgung wieder aktivieren.
ü Das TIC-Kondensatgefäß ist wieder einsatzbereit.
Ausbau und Reinigung
VORSICHT
Verbrennungsgefahr am heißen Ofen
¡ Das Gerät vor der Wartung ausschalten und das Gerät abkühlen lassen.
} Den Analysator am Hauptschalter ausschalten. Den Netzstecker aus der
Steckdose ziehen. Die Gasversorgung am Druckminderer im Labor abstel-
len.
} Die linke Seitenwand des Analysators öffnen. Wenn nötig, Zubehörmo-
dule zur Seite rücken. Darauf achten, Verbindungsschläuche nicht zu kni-
cken.
– Die vier Befestigungsschrauben lösen. Die Schrauben sind unverlier-
bar und bleiben in der Wand.
– Den Schutzleiteranschluss abziehen. Die Seitenwand sicher ablegen.
Wartung und Pflege
101
