Funktion und Aufbau
3.1.1

Probenaufgabesystem

16

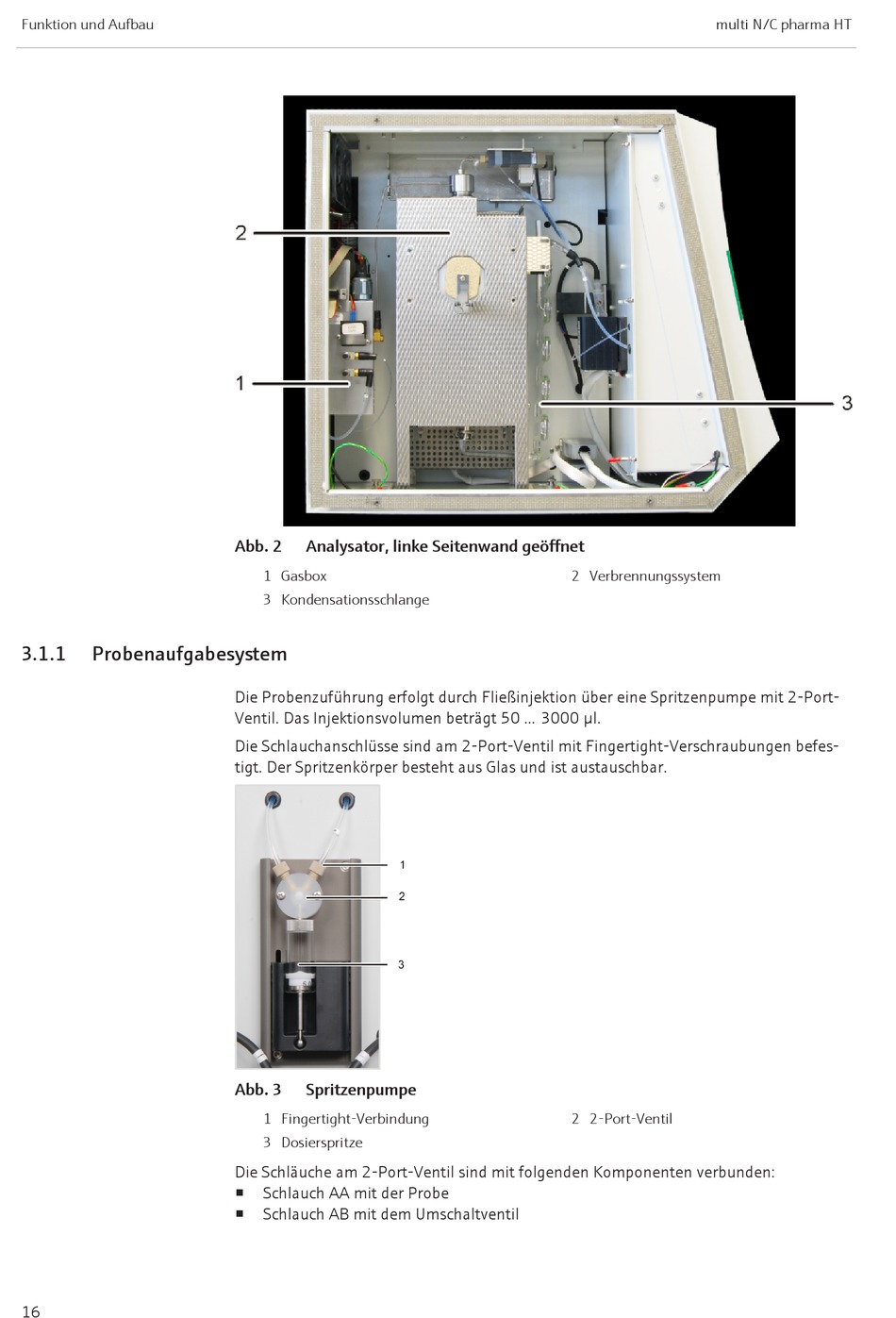

Abb. 2 Analysator, linke Seitenwand geöffnet
1 Gasbox
3 Kondensationsschlange
Die Probenzuführung erfolgt durch Fließinjektion über eine Spritzenpumpe mit 2-Port-
Ventil. Das Injektionsvolumen beträgt 50 ... 3000 µl.
Die Schlauchanschlüsse sind am 2-Port-Ventil mit Fingertight-Verschraubungen befes-
tigt. Der Spritzenkörper besteht aus Glas und ist austauschbar.
Abb. 3 Spritzenpumpe
1 Fingertight-Verbindung
3 Dosierspritze
Die Schläuche am 2-Port-Ventil sind mit folgenden Komponenten verbunden:
¡ Schlauch AA mit der Probe
Schlauch AB mit dem Umschaltventil
¡
multi N/C pharma HT
2 Verbrennungssystem
2 2-Port-Ventil
