Funktion und Aufbau
3.1.6
Anzeige- und Bedienelemente, Anschlüsse
LED-Anzeige
Hauptschalter und Anschlüsse
24
An der linken Tür des Analysators ist eine grüne LED angebracht. Die LED leuchtet nach
dem Einschalten des Analysators und zeigt die Betriebsbereitschaft.

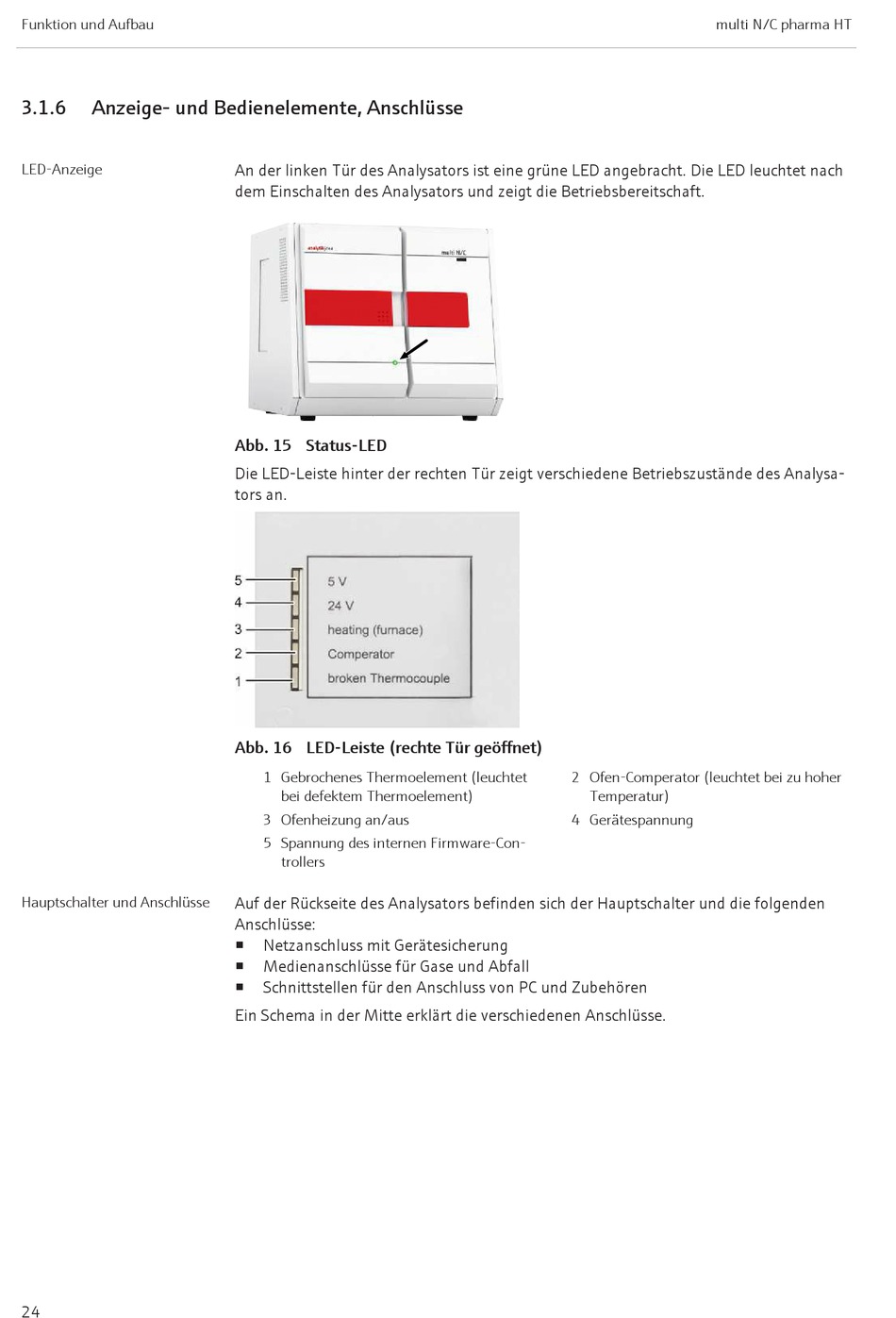

Abb. 15 Status-LED
Die LED-Leiste hinter der rechten Tür zeigt verschiedene Betriebszustände des Analysa-
tors an.
Abb. 16 LED-Leiste (rechte Tür geöffnet)
1 Gebrochenes Thermoelement (leuchtet
bei defektem Thermoelement)
3 Ofenheizung an/aus
5 Spannung des internen Firmware-Con-
trollers
Auf der Rückseite des Analysators befinden sich der Hauptschalter und die folgenden
Anschlüsse:
¡
Netzanschluss mit Gerätesicherung
¡
Medienanschlüsse für Gase und Abfall
Schnittstellen für den Anschluss von PC und Zubehören
¡
Ein Schema in der Mitte erklärt die verschiedenen Anschlüsse.
multi N/C pharma HT
2 Ofen-Comperator (leuchtet bei zu hoher
Temperatur)
4 Gerätespannung
