multi N/C pharma HT
4.1.3
Energieversorgung
4.1.4
Gasversorgung
4.2
Gerät auspacken und aufstellen
Komponente
Stickstoffdetektor CLD
Swab-Test Module

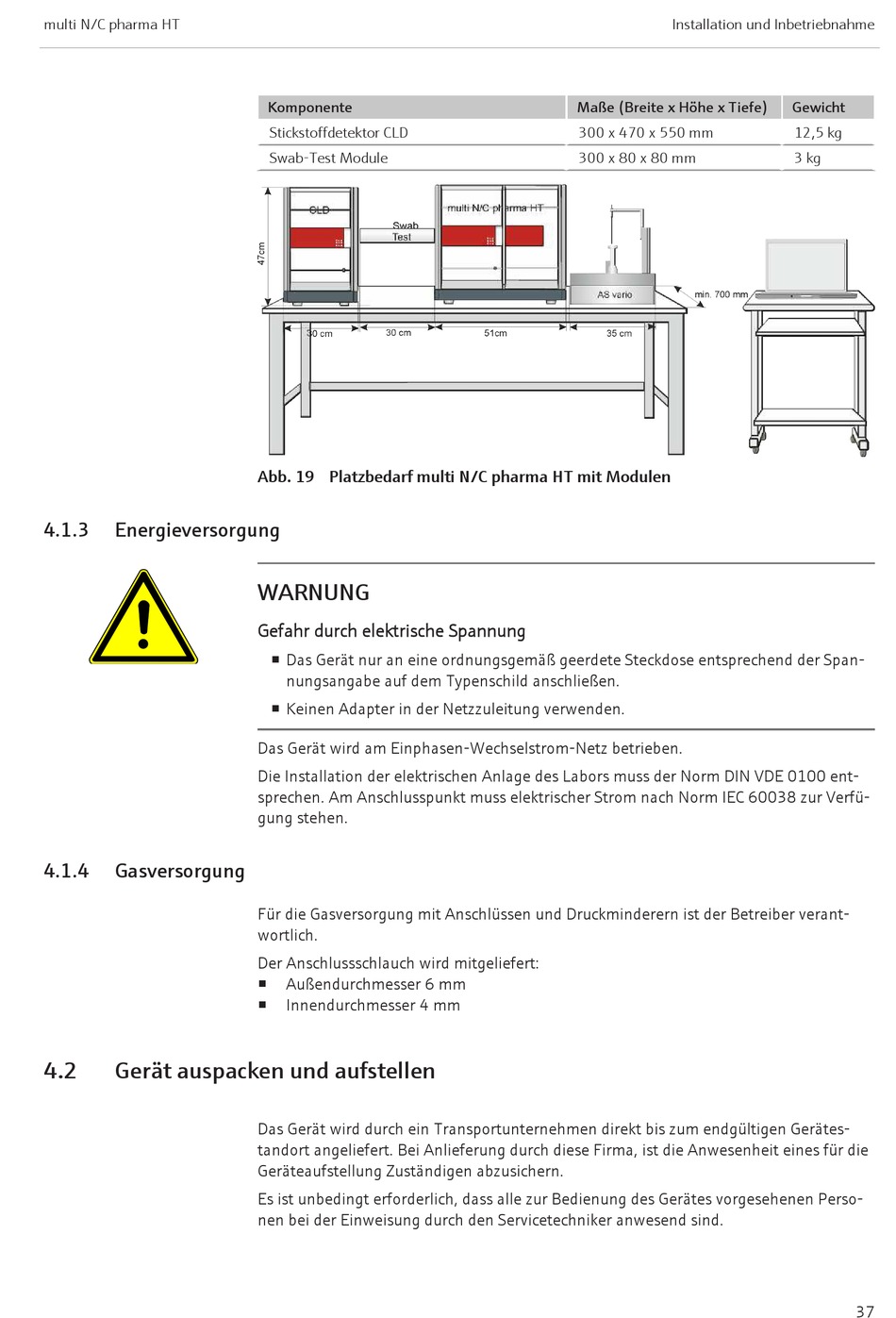

Abb. 19 Platzbedarf multi N/C pharma HT mit Modulen
WARNUNG
Gefahr durch elektrische Spannung
¡ Das Gerät nur an eine ordnungsgemäß geerdete Steckdose entsprechend der Span-
nungsangabe auf dem Typenschild anschließen.
¡ Keinen Adapter in der Netzzuleitung verwenden.
Das Gerät wird am Einphasen-Wechselstrom-Netz betrieben.
Die Installation der elektrischen Anlage des Labors muss der Norm DIN VDE 0100 ent-
sprechen. Am Anschlusspunkt muss elektrischer Strom nach Norm IEC 60038 zur Verfü-
gung stehen.
Für die Gasversorgung mit Anschlüssen und Druckminderern ist der Betreiber verant-
wortlich.
Der Anschlussschlauch wird mitgeliefert:
¡
Außendurchmesser 6 mm
Innendurchmesser 4 mm
¡
Das Gerät wird durch ein Transportunternehmen direkt bis zum endgültigen Gerätes-
tandort angeliefert. Bei Anlieferung durch diese Firma, ist die Anwesenheit eines für die
Geräteaufstellung Zuständigen abzusichern.
Es ist unbedingt erforderlich, dass alle zur Bedienung des Gerätes vorgesehenen Perso-
nen bei der Einweisung durch den Servicetechniker anwesend sind.
Installation und Inbetriebnahme
Maße (Breite x Höhe x Tiefe)
300 x 470 x 550 mm
300 x 80 x 80 mm
Gewicht
12,5 kg
3 kg
37
