multi N/C pharma HT
4.2.1.1 Analysator anschließen
2 Wartung und Pflege [} 81]
Der Netzanschluss und Medienanschlüsse befinden sich auf der Rückseite des Analysa-
tors.
Ein Schema in der Mitte erklärt die verschiedenen Anschlüsse.

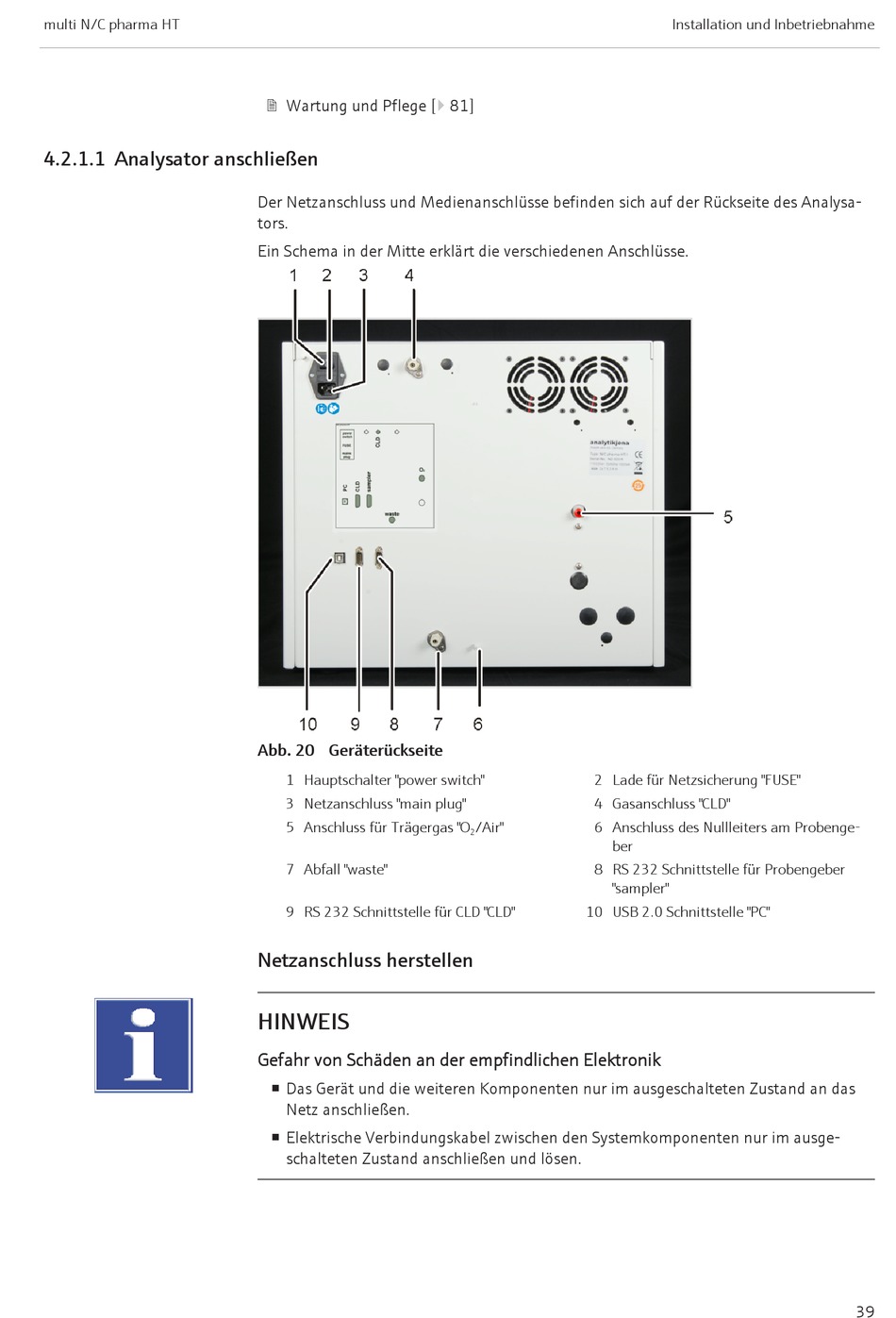

Abb. 20 Geräterückseite
1 Hauptschalter "power switch"
3 Netzanschluss "main plug"
5 Anschluss für Trägergas "O
7 Abfall "waste"
9 RS 232 Schnittstelle für CLD "CLD"
Netzanschluss herstellen
HINWEIS
Gefahr von Schäden an der empfindlichen Elektronik
¡ Das Gerät und die weiteren Komponenten nur im ausgeschalteten Zustand an das
Netz anschließen.
¡ Elektrische Verbindungskabel zwischen den Systemkomponenten nur im ausge-
schalteten Zustand anschließen und lösen.
2 Lade für Netzsicherung "FUSE"
4 Gasanschluss "CLD"
/Air"
6 Anschluss des Nullleiters am Probenge-
2
ber
8 RS 232 Schnittstelle für Probengeber
"sampler"
10 USB 2.0 Schnittstelle "PC"
Installation und Inbetriebnahme
39
