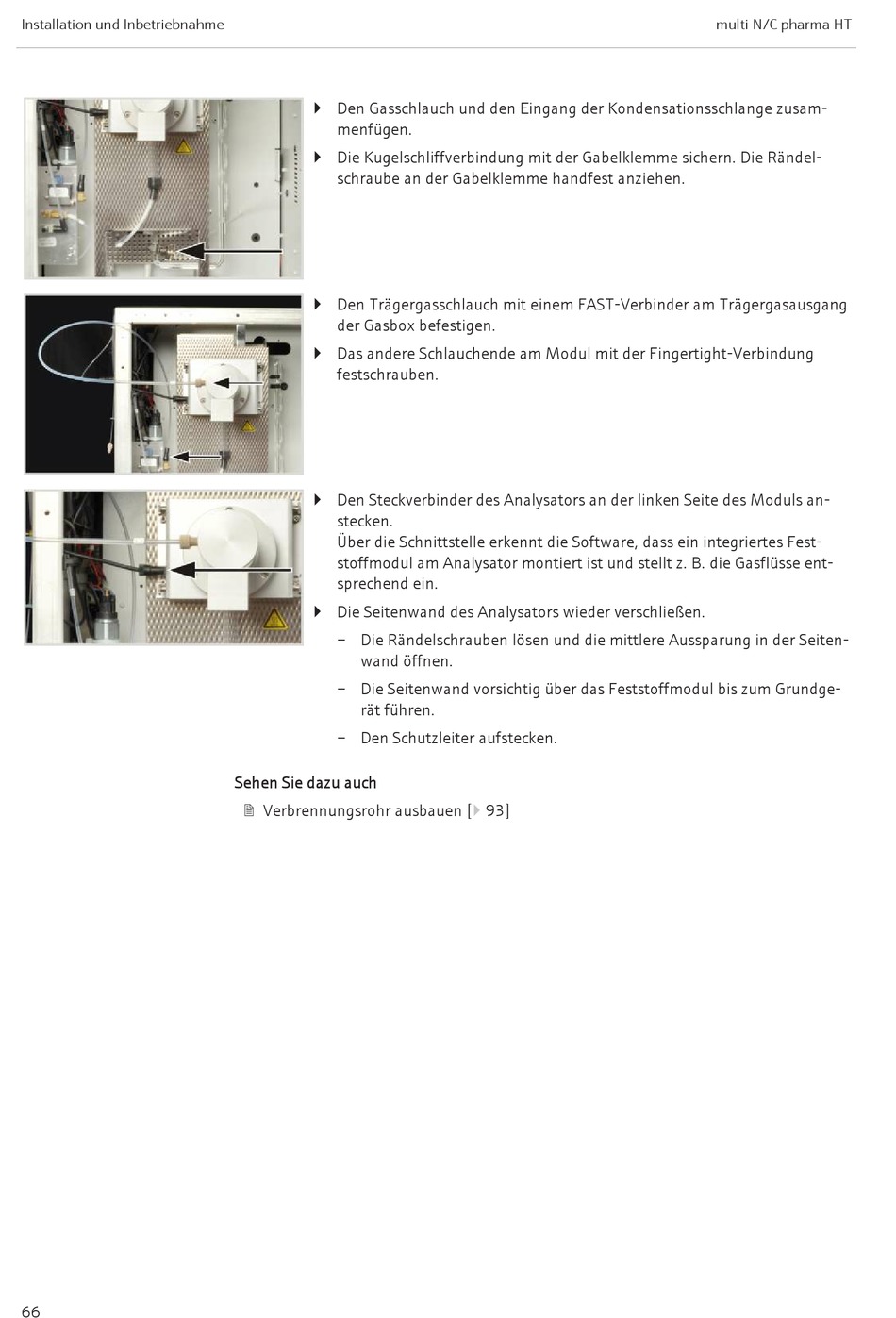

Endress+Hauser Analytik Jena multi N/C pharma HT Bedienungsanleitung Seite 66

Installation und Inbetriebnahme
66
} Den Gasschlauch und den Eingang der Kondensationsschlange zusam-
menfügen.
} Die Kugelschliffverbindung mit der Gabelklemme sichern. Die Rändel-
schraube an der Gabelklemme handfest anziehen.
} Den Trägergasschlauch mit einem FAST-Verbinder am Trägergasausgang
der Gasbox befestigen.
} Das andere Schlauchende am Modul mit der Fingertight-Verbindung
festschrauben.
} Den Steckverbinder des Analysators an der linken Seite des Moduls an-
stecken.
Über die Schnittstelle erkennt die Software, dass ein integriertes Fest-
stoffmodul am Analysator montiert ist und stellt z. B. die Gasflüsse ent-
sprechend ein.
} Die Seitenwand des Analysators wieder verschließen.
– Die Rändelschrauben lösen und die mittlere Aussparung in der Seiten-
wand öffnen.
– Die Seitenwand vorsichtig über das Feststoffmodul bis zum Grundge-
rät führen.
– Den Schutzleiter aufstecken.
Sehen Sie dazu auch
2 Verbrennungsrohr ausbauen [} 93]
multi N/C pharma HT
